首页  >  产品百科  >  GCM3195C1H333JA16D

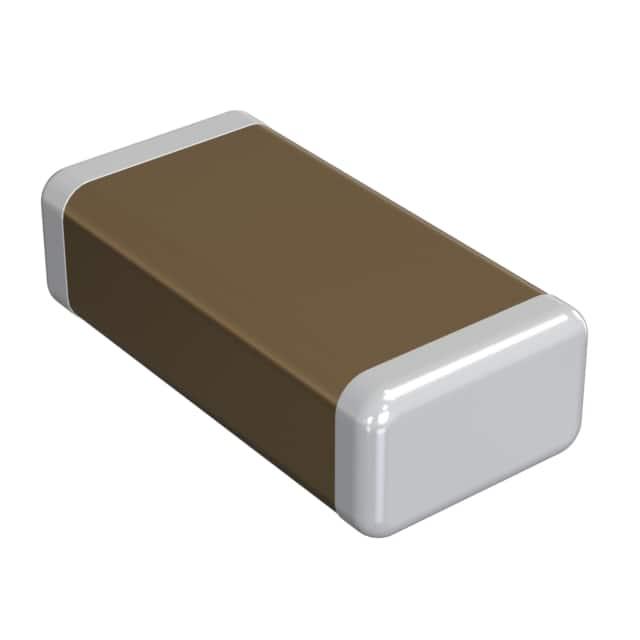

GCM3195C1H333JA16D

产品分类: 陶瓷电容
产品描述: 33nF ±5% C0G(NP0) 50V 1206 贴片安装 3.2mm*1.6mm*850μm
供应商型号: 12M-GCM3195C1H333JA16D
供应商: 云汉优选
标准整包数: 4000
MURATA MANUFACTURING 陶瓷电容 GCM3195C1H333JA16D

GCM3195C1H333JA16D概述

    车载电源及安全设备用片式多层陶瓷电容器

    1. 产品简介


    Chip Multilayer Ceramic Capacitors(片式多层陶瓷电容器),用于汽车动力系统/安全设备的高可靠性电容器。这些电容器在运行、转向、刹车以及安全设备中扮演关键角色,符合相关的技术和安全标准。它们还适用于不直接涉及人类生命和健康但要求一定的质量和可靠性的汽车娱乐和舒适设备,如车载导航系统和音响系统。此外,这些电容器还被应用于医疗设备中,如非植入类医疗器械。

    2. 技术参数


    | 参数 | 描述 |

    | 封装代码 | 0603M(0201)(2.01x0.6mm) |
    | 温度特性 | X7R (EIA) |
    | 额定电压 | DC 10V |
    | 容量 | 10000pF |
    | 容差 | ±10% |
    | 操作温度范围 | -55至125°C |
    | 引脚间距 | 0.5mm |

    3. 产品特点和优势


    - 高温稳定性:采用X7R陶瓷介质材料,确保在-55到125℃范围内稳定工作。
    - 高可靠性:通过严格的耐热循环、湿度测试、机械冲击等测试,保证其在严苛环境下的稳定性能。
    - 尺寸小巧:封装尺寸为0603M,非常适合空间受限的应用场景。
    - 兼容性广泛:适用于多种汽车动力系统、安全设备、娱乐设备及医疗设备。

    4. 应用案例和使用建议


    - 汽车动力系统:例如燃油喷射系统和引擎控制系统。在选择电容器时,需要考虑温度对电容值的影响,特别是用于时间常数电路的设计中。
    - 汽车安全设备:如气囊触发器和刹车控制系统。这类设备对电容器的稳定性要求较高,需定期检查焊接点。
    - 医疗设备:非植入设备如X光机和超声波设备。需要关注电容器在长时间运行中的性能稳定性。

    5. 兼容性和支持


    - 兼容性:适用于与现有汽车电子设备的集成,如ECU和ABS系统。
    - 支持:Murata提供详尽的技术文档和用户支持,确保客户能够快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值随温度变化过大 | 选择合适的电容类型,考虑使用温度补偿电容或调整电路设计。 |
    | 焊接后出现开裂 | 重新进行焊接处理,确保焊点质量良好。 |
    | 性能下降 | 检查存储条件,避免长时间暴露于高湿或腐蚀气体环境中,必要时进行预处理。 |

    7. 总结和推荐


    这款片式多层陶瓷电容器以其卓越的性能和高可靠性成为汽车动力系统、安全设备以及医疗设备的理想选择。它具备出色的高温稳定性、高可靠性和广泛的兼容性,能够满足各种复杂应用需求。强烈推荐在上述应用场景中使用该产品,以提升系统的整体性能和安全性。

GCM3195C1H333JA16D参数

参数
电容值 33nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 3.2mm*1.6mm*850μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM3195C1H333JA16D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM3195C1H333JA16D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM3195C1H333JA16D GCM3195C1H333JA16D数据手册

GCM3195C1H333JA16D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.3639
40000+ ¥ 0.3529
库存: 20000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1455.6
