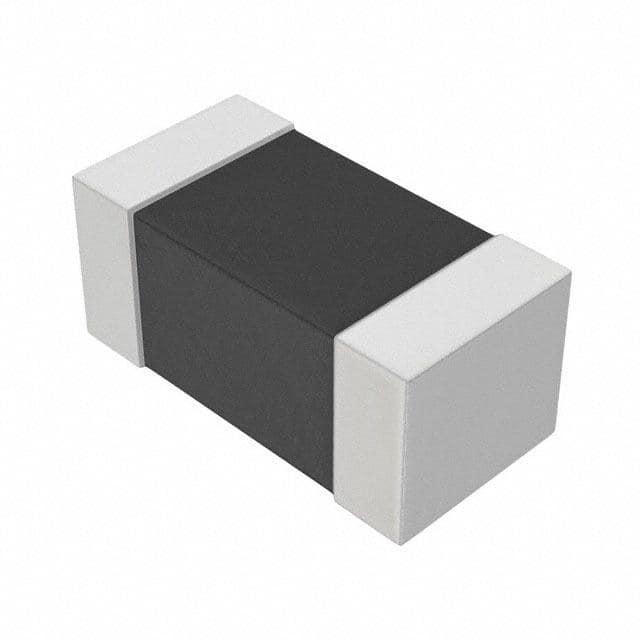

GCM188R71H562KA37D

产品分类: 陶瓷电容
产品描述: 5.6nF ±10% X7R 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 81-GCM188R71H562KA7D
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 GCM188R71H562KA37D

GCM188R71H562KA37D概述


    产品简介


    GCM188R71H562KA37# 是一款由Murata生产的多层陶瓷电容器(MLCC),广泛应用于汽车、医疗设备以及其他高可靠性要求的应用场景中。该产品具有稳定的电气特性和宽泛的工作温度范围,适用于功率传动、安全设备、娱乐系统及舒适设备等领域。

    技术参数


    - 型号代码: GCM188R71H562KA37#
    - 封装规格: D、W、J、V
    - 外形尺寸: 0603 (1608M)
    - 长度: 1.6 ± 0.1 mm
    - 宽度: 0.8 ± 0.1 mm
    - 厚度: 0.8 ± 0.1 mm
    - 标称电容: 5600 pF ± 10%
    - 温度特性: X7R(EIA)
    - 电容变化率: ±15.0%
    - 工作电压: 50 Vdc
    - 工作温度范围: -55℃ 至 125℃
    - 端子间距: 0.5 mm 最小
    - 端子尺寸: 0.2 至 0.5 mm

    产品特点和优势


    1. 稳定的电气性能: 该电容器具有非常稳定的电气特性,在宽泛的温度范围内依然能够保持稳定的电容值。
    2. 宽广的工作温度范围: -55℃ 至 125℃ 的工作温度范围使得该产品非常适合在极端环境下使用。
    3. 高可靠性和一致性: 出色的制造工艺确保了每个产品的质量和一致性,适用于需要高可靠性的应用场合。
    4. 符合X7R标准: X7R标准保证了在高温和低温下电容值的变化极小,特别适合汽车和医疗领域的应用。

    应用案例和使用建议


    应用案例
    - 汽车应用: 功率传动和安全设备、汽车娱乐和舒适设备。
    - 医疗设备: 医疗设备(不包括植入式设备)。
    使用建议
    - 在使用过程中,确保正确处理静电以避免损坏。
    - 考虑到宽泛的工作温度范围,选择合适的安装位置以保证散热效果。
    - 确保电路设计中考虑电容的稳定性和耐温性。

    兼容性和支持


    - 包装规格:
    - D:直径180mm纸带卷,每卷4000个
    - W:直径180mm W8P2纸带卷,每卷8000个
    - J:直径330mm纸带卷,每卷10000个
    - V:直径330mm W8P2纸带卷,每卷30000个
    - 支持信息: 请联系Murata官方获取最新的产品规格和技术支持文档。由于产品规格可能会更改,建议在订购前联系销售人员或工程师确认。

    常见问题与解决方案


    1. 问题: 产品外观损坏
    - 解决方法: 检查包装是否有破损,如果发现问题,请联系供应商。

    2. 问题: 电容值不稳定
    - 解决方法: 确认电路设计是否符合规范,特别是环境温度的影响。必要时,咨询Murata工程师以获得进一步的技术支持。

    总结和推荐


    GCM188R71H562KA37#是一款出色的MLCC产品,具备出色的电气特性和宽广的工作温度范围,特别适合汽车、医疗设备等对可靠性和稳定性有较高要求的应用场合。其稳定可靠的性能、优秀的制造工艺和多样化的包装规格使其在市场上具有很强的竞争力。综上所述,强烈推荐使用该产品。
    为了确保获取最新和最准确的信息,建议访问Murata官方网站下载最新的技术手册并咨询技术支持。

GCM188R71H562KA37D参数

参数
电容值 5.6nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

GCM188R71H562KA37D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM188R71H562KA37D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM188R71H562KA37D GCM188R71H562KA37D数据手册

GCM188R71H562KA37D封装设计

查看详情并下载
Symbol
Footprint
3D Model
