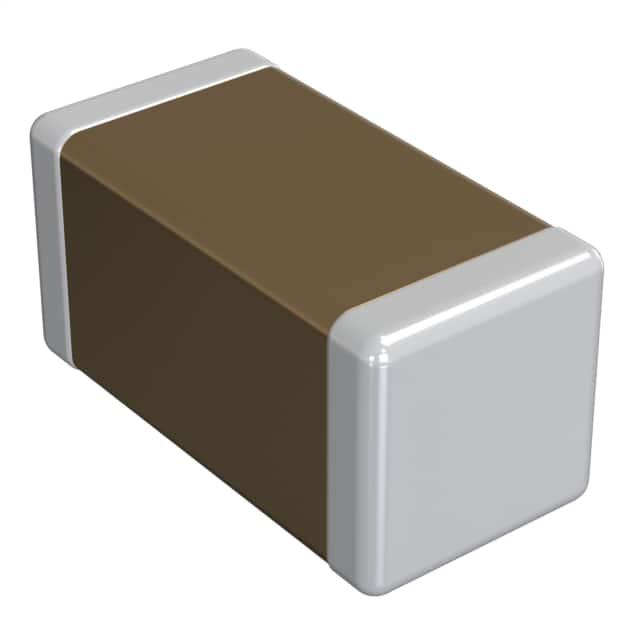

GQM1875C2E390FB12D

产品分类: 陶瓷电容
产品描述: 39pF ±1% C0G(NP0) 250V 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: GQM1875C2E390FB12D
供应商: 国内现货
标准整包数: 4000
MURATA MANUFACTURING 陶瓷电容 GQM1875C2E390FB12D

GQM1875C2E390FB12D概述

    High Q Chip Multilayer Ceramic Capacitors (>100Vdc) for General Purpose

    1. 产品简介


    High Q Chip Multilayer Ceramic Capacitors (>100Vdc) 是一款专为通用电子设备设计的高性能电容器。这类电容器采用多层陶瓷材料制成,具有高精度和稳定性,适用于各种高频电路和要求严格温度系数的应用场景。主要类型包括GQM1875C2E390FB12,其详细参数如下:

    2. 技术参数


    - 型号:GQM1875C2E390FB12
    - 尺寸:1608M (0603)
    - 温度特性:C0G (EIA),零温度系数
    - 额定电压:250VDC
    - 标称容量:39pF
    - 容差:±1%
    - 工作温度范围:-55°C 至 125°C
    - 引脚:无铅焊接,适合回流焊和波峰焊
    - 绝缘电阻:≥10000MΩ(室温)
    - Q值:≥1400(室温,1.0±0.1MHz,0.5至5.0Vrms)

    3. 产品特点和优势


    1. 高Q值:保证了电容器在高频下的稳定性和低损耗。
    2. 零温度系数:温度变化对电容值影响极小,适合温度敏感型应用。
    3. 高可靠性:耐高温、高湿度及机械冲击,适用于严苛环境。
    4. 高绝缘电阻:减少了漏电流,提高了电路的安全性。
    5. 适用于宽温度范围:可以在极端环境下保持良好的性能。

    4. 应用案例和使用建议


    - 应用案例:适用于通讯设备、仪器仪表、射频模块、医疗设备等领域。
    - 使用建议:
    - 在高频率电路中,确保电容器的Q值能满足系统需求。
    - 选择合适的电容值以满足特定温度下的容值变化要求。
    - 在组装前进行充分的预处理,如加热处理和检测可焊性。

    5. 兼容性和支持


    - 兼容性:与主流PCB制程兼容,适合回流焊和波峰焊工艺。
    - 支持:Murata公司提供详尽的技术支持和售后服务,包括定期的产品更新和技术文档。

    6. 常见问题与解决方案


    - 问题:电容值不稳定
    - 解决方案:检查是否已超过额定电压,确认使用环境符合标准要求。
    - 问题:安装后电容值下降
    - 解决方案:检查是否已达到老化时间,如有需要请重新测试电容值。
    - 问题:引脚焊接不良
    - 解决方案:确保使用高质量焊锡材料,并按照推荐工艺进行焊接。

    7. 总结和推荐


    High Q Chip Multilayer Ceramic Capacitors (>100Vdc) 在高频率和严苛环境下的表现优异,具备稳定的性能和长寿命。特别适合于对电容值稳定性要求高的应用场景。因此,我们强烈推荐使用这款电容器以提高系统的可靠性和稳定性。

GQM1875C2E390FB12D参数

参数
电容值 39pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GQM1875C2E390FB12D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GQM1875C2E390FB12D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GQM1875C2E390FB12D GQM1875C2E390FB12D数据手册

GQM1875C2E390FB12D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.9703
40000+ ¥ 0.9412
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 3881.2
