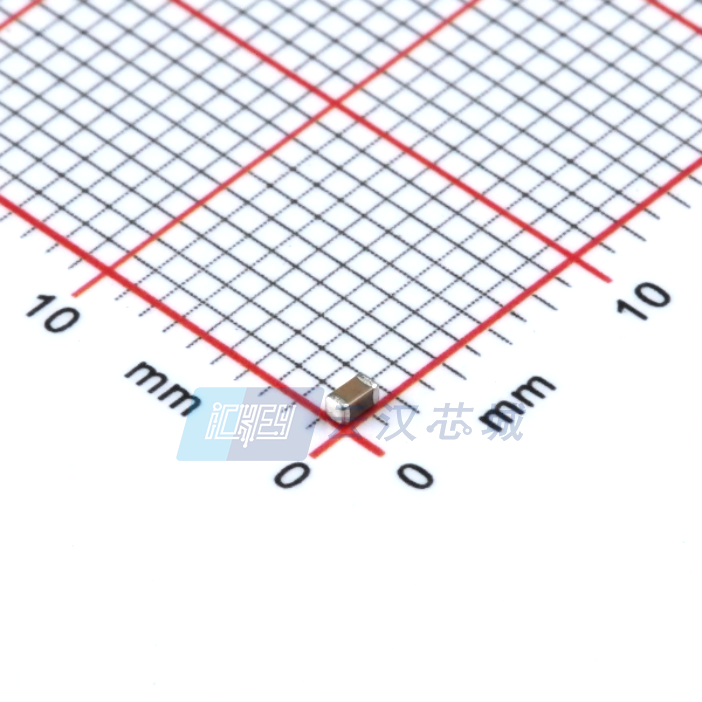

GRM188R61E225KA12D

产品分类: 陶瓷电容
产品描述: 2.2μF ±10% X5R 25V 0603 1.6mm(长度)*800μm(宽度)
供应商型号: 31M-GRM188R61E225KA12D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 GRM188R61E225KA12D

GRM188R61E225KA12D概述

    电子元器件产品技术手册解析
    本文将详细介绍一款由Murata Manufacturing Co., Ltd生产的电子元器件产品——GRM188R61E225KA12#。这款产品是一种多层陶瓷电容器(MLCC),具有广泛应用领域和优越的技术性能。以下是对其技术规格、应用案例、使用建议等方面的详细解析。

    产品简介


    GRM188R61E225KA12# 是一款多层陶瓷电容器(MLCC),适用于广泛的电子应用领域。它主要用于电源管理、滤波器、耦合和旁路电路等领域。作为一款高可靠性、高性能的产品,它能在不同环境下稳定工作,广泛应用于消费电子、汽车电子、通信设备等多个行业。

    技术参数


    根据Murata官方网站提供的技术手册,以下是该产品的关键技术和规格信息:
    | 参数 | 值 |

    | 长度 | 1.6 ± 0.1 mm |
    | 宽度 | 0.8 ± 0.1 mm |
    | 厚度 | 0.8 ± 0.1 mm |
    | 容量 | 2.2 μF ± 10% |
    | 耐压 | 25 Vdc |
    | 温度特性 | X5R (EIA) |
    | 工作温度范围 | -55°C 至 85°C |
    | 温度特性变化率 | ±15.0% |
    | 外部引脚间距 | 0.5 mm 最小 |
    | 引脚尺寸 | 0.2 至 0.5 mm |
    这些参数确保了该产品的高精度和稳定性,在各种苛刻条件下都能保持可靠运行。

    产品特点和优势


    GRM188R61E225KA12# 具有以下独特功能和优势:
    - 高稳定性:其采用的X5R温度特性使得产品能够在广泛的温度范围内保持稳定性能。
    - 可靠性高:通过严格的质量控制和测试,确保产品在长期使用中的高可靠性。
    - 小型化设计:采用0603封装(1608M尺寸),体积小巧,适合空间受限的应用场合。
    - 广泛的工作电压:最大耐压可达25Vdc,适用于多种高压应用场景。

    应用案例和使用建议


    这款MLCC广泛应用于各种电子设备中,例如手机、笔记本电脑、平板电脑等消费电子产品中的电源管理电路。在具体应用中,为了保证最佳性能,建议遵循以下几点:
    - 正确的焊接工艺:使用合适的回流焊工艺以确保引脚与PCB的良好连接。
    - 适当的布局:避免将该组件放置在高温区域,确保良好的散热效果。

    兼容性和支持


    目前没有明确提及该产品与其他电子元器件的具体兼容性要求,但基于Murata公司的高知名度,其产品通常具有良好的兼容性。若需要更多技术支持,可直接联系Murata的销售代表或工程师进行咨询。

    常见问题与解决方案


    根据技术手册中的提示,这里列举几个可能遇到的问题及其解决方法:
    - 问题一:焊接后发现产品引脚与PCB连接不良。
    - 解决方法:检查焊接工艺是否符合规范,必要时重新焊接。

    - 问题二:产品在高温环境中工作不稳定。
    - 解决方法:确认所选产品型号的温度特性是否符合实际应用需求。

    总结和推荐


    综上所述,GRM188R61E225KA12# 多层陶瓷电容器凭借其稳定的性能、高可靠性以及适用范围广的特点,在多种电子应用中表现出色。尽管技术手册中仅提供了典型规格,但在实际应用前仍需仔细审查具体产品的技术规格表以确保满足特定需求。总的来说,这是一款值得信赖且性能优异的电子元器件产品。

GRM188R61E225KA12D参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X5R
额定电压 25V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM188R61E225KA12D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM188R61E225KA12D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM188R61E225KA12D GRM188R61E225KA12D数据手册

GRM188R61E225KA12D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.0656
50+ ¥ 0.0512
500+ ¥ 0.0491
4000+ ¥ 0.0415
8000+ ¥ 0.0365
20000+ ¥ 0.0321
库存: 62326
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 0.32
