首页  >  产品百科  >  GRM219R72A471KA01D

GRM219R72A471KA01D

产品分类: 陶瓷电容
产品描述: 470pF ±10% X7R 100V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: GRM219R72A471KA01D
供应商: 国内现货
标准整包数: 52000

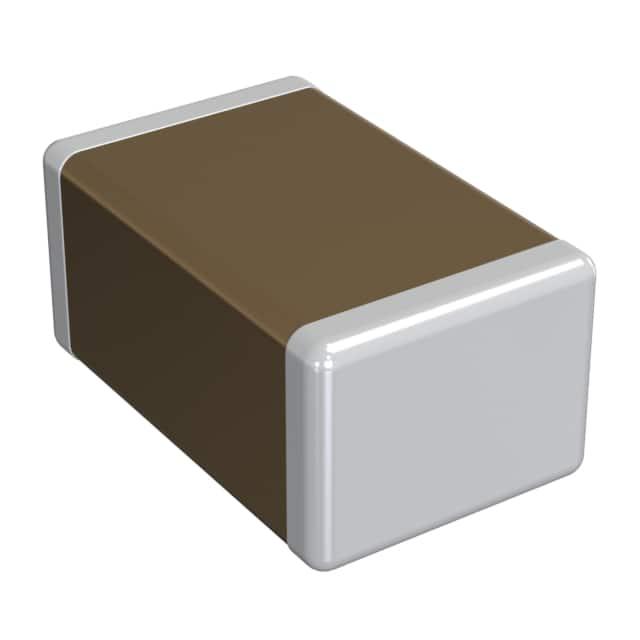

MURATA MANUFACTURING 陶瓷电容 GRM219R72A471KA01D

GRM219R72A471KA01D概述


    产品简介


    GRM219R72A471KA01陶瓷电容器是一款广泛应用于各种电子设备中的表面贴装陶瓷电容器。它采用的是X7R型温度补偿材料,具有高介电常数的特点,适用于通用电子设备。其基本尺寸为0805封装,额定电压为100V,标称电容值为470pF。该电容器在广泛的温度范围内表现出稳定的性能,非常适合用于电源管理、滤波和耦合等应用。

    技术参数


    - 封装代码: 0805
    - 温度特性: X7R (EIA)
    - 标称电容: 470pF
    - 额定电压: 100V
    - 包装单元: 纸带(8英寸)
    - 温度范围: -55°C 至 125°C
    - 电容公差: ±10%
    - 最小电容值: 0.7pF
    - 最大电容值: 0.7pF (在参考温度下)
    - 封装代码: D/E/W/L/J/F/K

    产品特点和优势


    - 高稳定性: GRM219R72A471KA01电容器在广泛的温度范围内表现出非常稳定的性能,确保在恶劣环境下的可靠性。
    - 高介电常数: 采用了高介电常数材料,使得电容器具有较小的体积却能提供较高的电容量。
    - 耐高温: 额定工作温度范围为-55°C至125°C,使其能够在极端环境下稳定工作。
    - 优异的耐湿性能: 在高湿度条件下仍能保持稳定的性能,适合于多种工业环境。

    应用案例和使用建议


    应用案例:
    1. 电源管理: 由于其出色的电容稳定性,该电容器被广泛应用于电源模块中,用于平滑输出电压。
    2. 信号滤波: GRM219R72A471KA01电容器因其稳定的频率响应特性,在信号滤波中表现优异,可以有效抑制高频噪声。
    3. 耦合和去耦: 该电容器在电路中的耦合和去耦应用中也表现出色,能够有效地隔离直流和交流信号。
    使用建议:
    - 环境温度: 在设计电路时,需要考虑电容器的工作温度范围,以确保其在特定环境下正常工作。
    - 热处理: 对于高介电常数类型的产品,在初次测量前需进行1小时的150°C热处理,随后放置在室温下24小时,再进行测量,以获得更准确的数据。
    - 封装选择: 在具体应用场景中,根据实际需要选择合适的封装类型,如0805,确保符合电路布局要求。

    兼容性和支持


    - 兼容性: 该电容器与其他标准表面贴装器件兼容,适用于广泛的应用场景。
    - 支持: Murata公司提供了详尽的技术文档和支持服务,包括产品手册、测试方法和技术支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 电容器在高温下出现性能下降。
    A: 检查是否超出了电容器的工作温度范围。如果温度超过125°C,电容器性能可能受到影响。建议在电路设计中增加散热措施或选用更高温等级的产品。
    - Q: 电容器在潮湿环境中出现故障。
    A: 进行高湿度条件下的稳定性测试。如果发现湿度影响电容器性能,可以尝试在电路板上添加防潮涂层或选择IP等级更高的电容器。

    总结和推荐


    综上所述,GRM219R72A471KA01陶瓷电容器以其高稳定性、高介电常数和良好的耐温性能在众多应用场合中表现出色。无论是电源管理、信号滤波还是耦合和去耦,该产品都能满足需求。考虑到其优良的兼容性和全面的技术支持,强烈推荐在相关电子设备设计中使用此款电容器。

GRM219R72A471KA01D参数

参数
电容值 470pF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

GRM219R72A471KA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM219R72A471KA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM219R72A471KA01D GRM219R72A471KA01D数据手册

GRM219R72A471KA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
52000+ ¥ 0.0158
520000+ ¥ 0.0153
库存: 52000
起订量: 52000 增量: 52000
交货地:
最小起订量为:52000
合计: ¥ 821.6
直接购买
加入购物车
