GRM21A5C2E272JWA1D

产品分类: 陶瓷电容
产品描述: 2.7nF ±5% C0G(NP0) 250V 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: AV-A-MURGRM21A5C2E272!A
供应商: Avnet
标准整包数: 4000

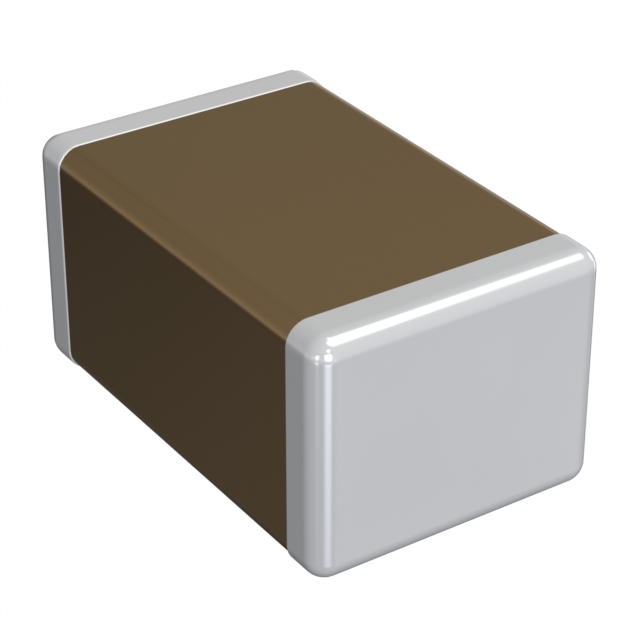

MURATA MANUFACTURING 陶瓷电容 GRM21A5C2E272JWA1D

GRM21A5C2E272JWA1D概述

    Chip Multilayer Ceramic Capacitors for General Purpose

    1. 产品简介


    Chip Multilayer Ceramic Capacitors(MLCC)是一类广泛应用于各类电子设备中的基础电容元件。本产品型号为GRM21A5C2E272JWA1,属于通用型电容器,设计用于普通电子设备的多领域应用。该产品基于0805封装尺寸(2012M),具有优良的温度稳定性(C0G特性),能够在-55°C至125°C的工作温度范围内提供稳定性能。它的主要功能是存储电荷并滤除电路中的噪声,适用于电源滤波、耦合、旁路及信号耦合等场景。

    2. 技术参数


    以下为产品关键的技术规格:
    - 产品类型:Chip Multilayer Ceramic Capacitor(MLCC)
    - 封装尺寸:2012M(0805),即长2.0mm x 宽1.25mm x 高0.5mm
    - 温度特性:C0G(EIA标准),温度系数为0±30 ppm/°C
    - 额定电压:DC 250V
    - 标称容量:2700pF
    - 容量公差:±5%
    - 电气测试条件:
    - 测试频率:1.0±0.1kHz
    - 测试电压:1.0±0.2Vrms
    - 温度范围:-55°C至125°C
    - 振动与冲击:承受从25Hz到55Hz的振动,时间持续1分钟;温度冲击实验支持5个循环。

    3. 产品特点和优势


    - 卓越的温度稳定性:采用C0G材料,实现极低的温度漂移特性,确保长期稳定性。
    - 高耐压能力:额定工作电压高达250V,适合高压电路的应用。
    - 紧凑设计:0805封装尺寸便于PCB布局,提升整体电路板空间利用率。
    - 可靠的机械性能:通过严格的振动、冲击和高低温循环测试,保障在恶劣环境下的可靠性。

    4. 应用案例和使用建议


    - 典型应用:
    - 电源滤波:在开关电源或稳压模块中用于稳定输出电压。
    - 耦合与旁路:作为高频旁路电容,减少干扰信号对电路的影响。
    - 通信设备:用于射频电路中的滤波或阻抗匹配。
    - 使用建议:
    - 确保安装时避免电容器受过度机械应力,特别是在高频工作条件下。
    - 注意散热问题,尤其是在高频率或脉冲电压应用中,避免过热导致性能劣化。
    - 在进行焊接操作前,检查包装完好性和焊接面清洁度,以防止氧化或短路。

    5. 兼容性和支持


    - 兼容性:与主流PCB工艺和焊接技术完全兼容,支持锡铅焊和无铅焊工艺。
    - 技术支持:制造商提供详尽的产品数据手册和技术支持服务,用户可通过其官方网站下载最新版本。
    - 维护与替换:建议定期检查库存,及时更换老化的电容器,确保电路正常运行。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量值随温度变化较大 | 使用C0G材料,确保其温度系数小于30ppm/°C。 |
    | 安装后发现焊接不良 | 检查焊接面清洁度,调整焊接温度和时间。 |
    | 表面温度过高 | 减小电流负载,或增加散热装置。 |

    7. 总结和推荐


    综上所述,GRM21A5C2E272JWA1是一款性能优越的片式多层陶瓷电容器,具有良好的温度稳定性和高可靠性的设计特点,非常适合多种复杂电子应用。结合其紧凑的封装尺寸和广泛的适用性,我们强烈推荐此款电容器用于需要高精度和高可靠性的电子电路中。如果您正在寻找一款高性能且易于集成的电容器,这款产品无疑是一个明智的选择。
    推荐指数:★★★★★

GRM21A5C2E272JWA1D参数

参数
电容值 2.7nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GRM21A5C2E272JWA1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM21A5C2E272JWA1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM21A5C2E272JWA1D GRM21A5C2E272JWA1D数据手册

GRM21A5C2E272JWA1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0287 ¥ 0.2539
24000+ $ 0.0284 ¥ 0.2517
库存: 24000
起订量: 8000 增量: 4000
交货地:
最小起订量为:8000
合计: ¥ 2031.2
