GRM31B7U3A561JW31L

产品分类: 陶瓷电容
产品描述: 560pF ±5% U2J 1KV 1206 贴片安装 3.2mm*1.6mm*1.25mm
供应商型号: 81-GRM31B7U3A561JW1L
供应商: Mouser
标准整包数: 1

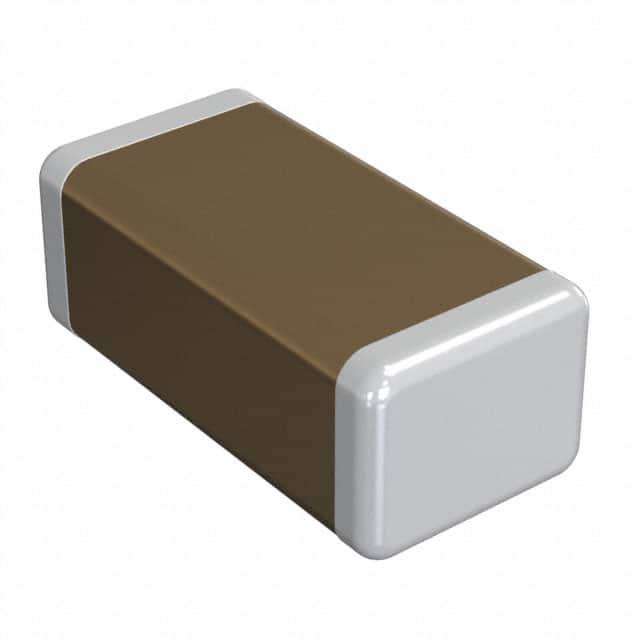

MURATA MANUFACTURING 陶瓷电容 GRM31B7U3A561JW31L

GRM31B7U3A561JW31L概述


    产品简介


    产品类型:
    本产品为芯片多层陶瓷电容器(Chip Multilayer Ceramic Capacitor),适用于通用电子设备。
    主要功能:
    该电容器主要用于储存和释放电能,具有高稳定性和可靠性,能够在宽温度范围内保持稳定的电容值。
    应用领域:
    适用于各种通用电子设备,如电源、音频设备、计算机和通讯设备等。

    技术参数


    - 封装代码: U2J(EIA)
    - 标称容量: 560 pF
    - 额定电压: DC 1000 V
    - 温度系数: -750±120 ppm/°C (温度范围: +25°C 至 +125°C)
    - 电容容差: ±5%
    - 温度范围: -55°C 至 +125°C
    - 包装方式: 每盘3000件/盘(纸带)
    - 包装尺寸: 180mm 长度纸带
    - 包装单位: 纸带

    产品特点和优势


    - 高稳定性: 温度系数低,保证在广泛温度范围内电容值的稳定性。
    - 高耐压能力: 额定电压高达DC 1000V,适用于高压电路。
    - 高可靠性: 通过严格的质量检测标准,确保长时间使用无故障。
    - 宽温度适应范围: -55°C 至 +125°C,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例:
    这款电容器可用于高压电源电路、电池充电器和工业控制设备中,以提高系统的稳定性和可靠性。
    使用建议:
    - 在使用前,请确保电容器的存储条件符合要求,避免高温和潮湿环境。
    - 在焊接过程中,应采用回流焊方法,并确保焊接温度和时间符合规范。
    - 在安装时,注意电容器与电路板的接触点,确保焊接质量。

    兼容性和支持


    - 兼容性: 可与多种电子元器件兼容,但不适用于汽车动力系统和安全设备。
    - 支持和服务: 厂商提供全面的技术支持和售后服务,包括安装指导和故障排除服务。

    常见问题与解决方案


    常见问题:
    1. 电容值变化过大: 如何解决?
    - 解决方案: 选择合适的电容型号并确保在合适的工作温度范围内使用。
    2. 焊接不良:
    - 解决方案: 确保使用合适的焊接温度和时间,并选择合适的焊料。

    总结和推荐


    总结:
    该产品具有出色的稳定性和高可靠性,适合在高压和宽温环境中使用。适用于各类通用电子设备,特别是需要高稳定性的应用场景。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在各种高压和高稳定性要求的应用中使用该产品。在使用前请务必仔细阅读手册并遵循相关操作指南,以确保最佳使用效果。

GRM31B7U3A561JW31L参数

参数
电容值 560pF
容差 ±5%
温度系数 U2J
额定电压 1KV
长*宽*高 3.2mm*1.6mm*1.25mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM31B7U3A561JW31L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM31B7U3A561JW31L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM31B7U3A561JW31L GRM31B7U3A561JW31L数据手册

GRM31B7U3A561JW31L封装设计

查看详情并下载
Symbol
Footprint
3D Model
