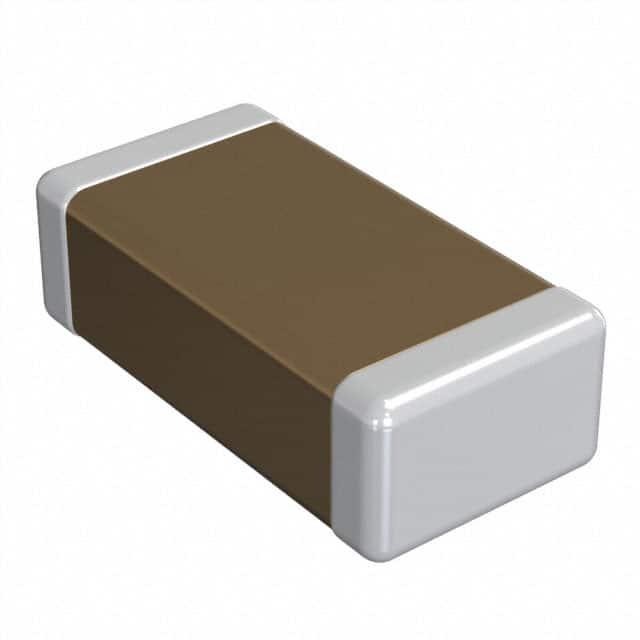

GRM1857U1A103JA44D

产品分类: 陶瓷电容
产品描述: 10nF ±5% U2J 10V 0603 贴片安装 1.6mm*800μm*500μm
供应商型号: 3581363
供应商: 海外现货
标准整包数: 10
MURATA MANUFACTURING 陶瓷电容 GRM1857U1A103JA44D

GRM1857U1A103JA44D概述

    Chip Multilayer Ceramic Capacitors for General Purpose

    1. 产品简介


    产品类型: 芯片多层陶瓷电容器
    主要功能: 用于一般电子设备中的电容存储,适用于多种电路设计
    应用领域: 消费电子产品、工业自动化设备、通信系统等

    2. 技术参数


    - 型号: GRM1857U1A103JA44
    - 尺寸: 1608M (0603)
    - 额定电压: 10V DC
    - 标称容量: 10000pF (10nF)
    - 温度系数: 7U (EIA 标准代码 U2J)
    - 电容变化范围: ±5%
    - 工作温度范围: -55°C 至 125°C
    - 振动耐久性: 10Hz 至 55Hz 的谐波运动,总幅度 1.5mm,历时 1 分钟
    - 自加热温度: ≤20°C(环境温度 25°C 下)
    - 绝缘电阻: ≥10000MΩ(室温)

    3. 产品特点和优势


    - 高可靠性: 在严苛条件下仍能保持稳定的电容值和耐压能力
    - 广泛的温度适应性: 能够在 -55°C 至 125°C 温度范围内稳定工作
    - 抗震性强: 可承受高达 20G 的振动频率和冲击力
    - 低老化率: 高介电常数类型的电容长期使用后的电容值变化较小

    4. 应用案例和使用建议


    - 使用案例: 智能手机、笔记本电脑、电源转换模块等
    - 使用建议:
    - 温度稳定性: 确保在设计时考虑到温度波动对电容值的影响
    - 安装位置: 尽量避免将电容安装在高振动或受冲击的区域
    - 环境因素: 避免暴露于腐蚀性气体和强光直射环境中

    5. 兼容性和支持


    - 兼容性: 与各类主流焊锡材料和焊接工艺兼容,适合SMT工艺
    - 支持服务: 厂商提供详细的安装指南和技术支持,以确保产品最佳性能

    6. 常见问题与解决方案


    - 问题: 电容值不稳定
    解决办法: 检查电路中的电压和频率是否符合标准
    - 问题: 焊接不良
    解决办法: 使用合适的焊锡材料并按照厂商提供的焊接规范操作
    - 问题: 电容值随时间变化
    解决办法: 定期进行检测和校正,确保系统性能

    7. 总结和推荐


    综合评估: GRM1857U1A103JA44 是一款高性能的芯片多层陶瓷电容器,具有出色的稳定性和可靠性。适合用于各类电子设备中,尤其适用于需要在极端环境条件下工作的应用。
    推荐: 强烈推荐使用,特别是在高可靠性和长期稳定性要求的应用中。

GRM1857U1A103JA44D参数

参数
电容值 10nF
容差 ±5%
温度系数 U2J
额定电压 10V
长*宽*高 1.6mm*800μm*500μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM1857U1A103JA44D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM1857U1A103JA44D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM1857U1A103JA44D GRM1857U1A103JA44D数据手册

GRM1857U1A103JA44D封装设计

查看详情并下载
Symbol
Footprint
3D Model
