GRM155C70J225KE11D

产品分类: 陶瓷电容

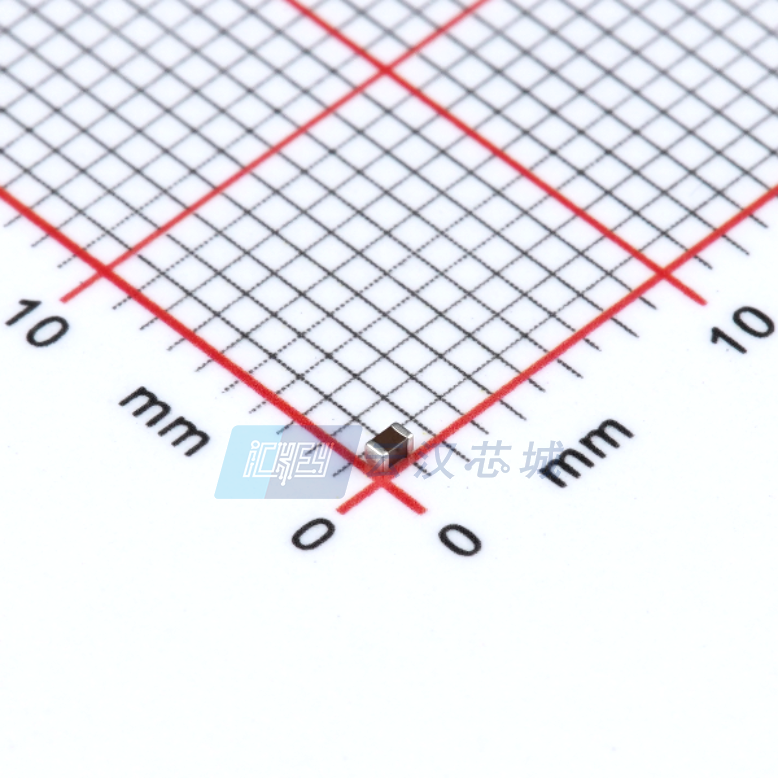

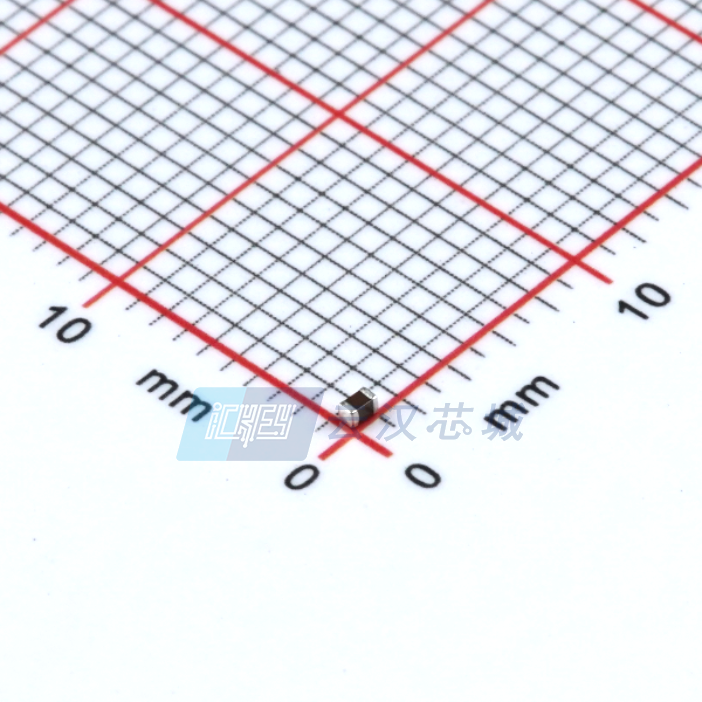

产品描述: 2.2μF ±10% X7S 6.3V 0402 1mm(长度)*500μm(宽度)
供应商型号: 31M-GRM155C70J225KE11D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 GRM155C70J225KE11D

GRM155C70J225KE11D概述

    电子元器件产品技术手册概述

    产品简介


    本文档介绍了型号为GRM155C70J225KE11#的电子元器件,它是一种陶瓷多层电容器(MLCC)。这款电容器广泛应用于各类电子产品中,如移动设备、汽车电子、家用电器和工业控制设备等,以满足对电容量稳定性和高可靠性要求的应用需求。

    技术参数


    - 尺寸参数:
    - L尺寸:1.0 ± 0.2 mm
    - W尺寸:0.5 ± 0.2 mm
    - T尺寸:0.5 ± 0.2 mm
    - 外部极尺寸e:0.15 至 0.35 mm
    - 外部极距离g:≥ 0.3 mm
    - 电性能参数:
    - 静态电容:2.2 µF ± 10%
    - 工作电压:6.3 Vdc
    - 温度特性:X7S (EIA)
    - 温度特性下的电容量变化率:±22.0%
    - 工作温度范围:-55 至 125℃
    - 包装参数:
    - D型包装:直径180mm,包含10,000个单位
    - J型包装:直径330mm,包含40,000个单位
    - 单个重量:3.1 mg
    - φ180mm卷装重量:149 g

    产品特点和优势


    1. 稳定性高:采用X7S温度特性,适用于广泛的温度范围,电容量变化率低。
    2. 可靠性强:经过严格的生产过程控制和测试,确保产品在高应力条件下具有长期可靠性。
    3. 小型化设计:符合0402尺寸标准,非常适合空间受限的应用场合。
    4. 广泛应用:不仅限于消费电子,还适用于汽车电子、通信等领域,展示了其多功能性。

    应用案例和使用建议


    应用案例:
    - 移动电话:作为主电源滤波器使用,有效降低噪声干扰。
    - 汽车电子系统:用于ECU的电源稳压模块,确保电压波动在可接受范围内。
    使用建议:
    - 匹配合适的工作条件:确保工作温度在-55至125℃范围内,以避免超出规格限制导致性能下降。
    - 选择正确的包装类型:根据需求选择D型或J型包装,以便于运输和存储。
    - 遵守制造商指导:遵循手册中的安装和使用建议,确保最佳性能和可靠性。

    兼容性和支持


    - 兼容性:该产品与各种电子设备兼容,适用于多种电路设计。
    - 支持服务:村田制作所提供技术支持和售后服务,确保客户能够获得及时的帮助和解决方案。

    常见问题与解决方案


    1. Q: 电容量变化较大怎么办?
    - A: 确保工作温度在规定的范围内,检查是否有额外的干扰因素影响电容器性能。
    2. Q: 产品使用过程中发热严重怎么办?
    - A: 检查散热措施是否到位,确保良好的热传导设计,避免长时间过载使用。

    总结和推荐


    综上所述,GRM155C70J225KE11#陶瓷多层电容器凭借其高稳定性、可靠的电性能和广泛应用的灵活性,成为许多领域的理想选择。对于需要小型化、高可靠性和广泛温度适用性的应用场合,我们强烈推荐此款电容器。

GRM155C70J225KE11D参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7S
额定电压 6.3V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM155C70J225KE11D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM155C70J225KE11D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM155C70J225KE11D GRM155C70J225KE11D数据手册

GRM155C70J225KE11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.1516
50+ ¥ 0.1321
500+ ¥ 0.0997
5000+ ¥ 0.0914
10000+ ¥ 0.0862
50000+ ¥ 0.0832
库存: 115141
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 0.75
直接购买
加入购物车
