GRM1885C1H752JA01D

产品分类: 陶瓷电容
产品描述: 7.5nF ±5% C0G(NP0) 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 31M-GRM1885C1H752JA01D
供应商: 云汉优选
标准整包数: 50

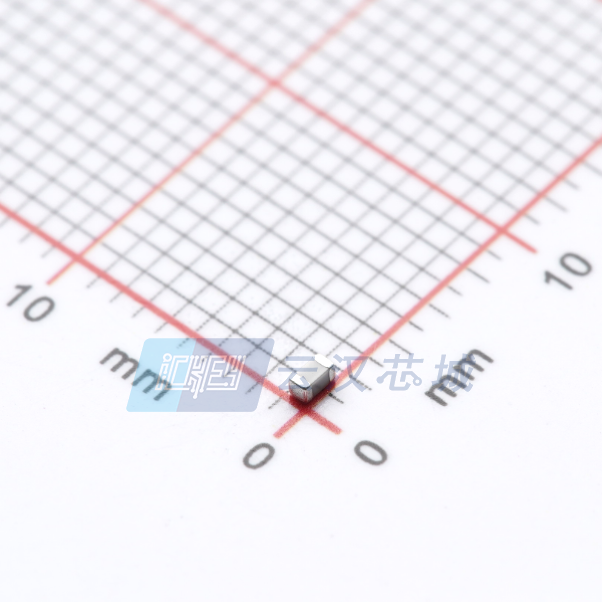

MURATA MANUFACTURING 陶瓷电容 GRM1885C1H752JA01D

GRM1885C1H752JA01D概述

    GRM1885C1H752JA01# 陶瓷电容器技术手册

    产品简介


    GRM1885C1H752JA01# 是由村田制作所生产的陶瓷电容器。作为一款高精度、高稳定性的多层陶瓷电容器(MLCC),它被广泛应用于各种电子设备中,特别是在需要高耐压和宽温度范围的应用场景中,如汽车电子、工业控制设备和通信系统等。

    技术参数


    - 外观和形状:0603尺寸(1.6×0.8×0.8 mm)
    - 最小订货单位:
    - J: 330mm纸带,每卷10,000个
    - D: 180mm纸带,每卷4,000个
    - 质量:
    - 单个:6.3毫克
    - φ180mm卷装:144克
    - 长度:1.6 ± 0.1 mm
    - 宽度:0.8 ± 0.1 mm
    - 厚度:0.8 ± 0.1 mm
    - 静电容量:7500 pF ± 5%
    - 外部电极间距离:0.5 mm min.
    - 外部电极尺寸:0.2 to 0.5 mm
    - 工作温度范围:-55℃ to 125℃
    - 额定电压:50 Vdc
    - 尺寸代号:inch (mm): 0603 (1608M)
    - 温度特性:0 ± 30 ppm/℃
    - 温度特性(标准规格):C0G (EIA)
    - 温度特性的温度范围:25℃ to 125℃

    产品特点和优势


    1. 高稳定性:采用C0G温度特性,确保温度范围内容量变化非常小(±30 ppm/℃),非常适合对温度稳定性要求高的应用。
    2. 高耐压:额定电压达到50 Vdc,能够满足多种高压应用的需求。
    3. 高可靠性:多层陶瓷结构使得产品具有优异的耐久性和可靠性。
    4. 紧凑设计:0603尺寸(1.6×0.8×0.8 mm)的紧凑设计使得产品可以轻松集成到小型化电子设备中。

    应用案例和使用建议


    应用案例:GRM1885C1H752JA01# 在汽车电子系统、工业控制设备、电源模块、高频信号处理电路等领域均有广泛应用。例如,在汽车电子中用于车载传感器、ECU(发动机控制单元)等;在电源模块中用于滤波和旁路。
    使用建议:
    1. 选择合适的封装规格:根据具体应用场景选择适合的封装规格(如J或D),以满足不同的装配需求。
    2. 考虑温度影响:由于其优秀的温度特性,适用于温度变化较大的场合,但仍需根据具体应用需求选择合适的电容器。
    3. 合理安排安装位置:尽量避免高温区域,以减少温度对电容器性能的影响。

    兼容性和支持


    - 兼容性:GRM1885C1H752JA01# 具有良好的通用性,可以与市场上多数主流电子设备兼容。
    - 支持和服务:村田制作所提供详尽的技术文档和专业支持服务,包括规格书、应用指南和样品申请等。

    常见问题与解决方案


    1. 问题:温度变化导致电容器容量不稳定。
    - 解决方案:选择C0G(NPO)温度特性的电容器,其温度系数低至±30 ppm/℃,适合需要高稳定性的应用。
    2. 问题:电容器出现短路故障。
    - 解决方案:检查焊接工艺是否符合要求,确保焊接过程中无短路风险。必要时可咨询制造商技术支持。
    3. 问题:无法找到所需规格的产品。
    - 解决方案:联系村田制作所客服或访问其官方网站查询最新库存情况。

    总结和推荐


    总结:GRM1885C1H752JA01# 以其高稳定性、高可靠性和广泛的适用性,在多个领域中表现出色。特别是其优异的温度特性(C0G),使其成为要求高精度、高稳定性的应用中的理想选择。
    推荐:鉴于其出色的性能表现和广泛的应用领域,我们强烈推荐使用这款陶瓷电容器。对于需要高精度和温度稳定的电路设计,GRM1885C1H752JA01# 是一个非常值得信赖的选择。

GRM1885C1H752JA01D参数

参数
电容值 7.5nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM1885C1H752JA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM1885C1H752JA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM1885C1H752JA01D GRM1885C1H752JA01D数据手册

GRM1885C1H752JA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0915
500+ ¥ 0.0806
1500+ ¥ 0.0723
4000+ ¥ 0.0661
库存: 7999
起订量: 50 增量: 4000
交货地:
最小起订量为:50
合计: ¥ 4.57
