GRM153R61A105ME95D

产品分类: 陶瓷电容
产品描述: 1μF ±20% X5R 10V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 31M-GRM153R61A105ME95D
供应商: 云汉优选
标准整包数: 5

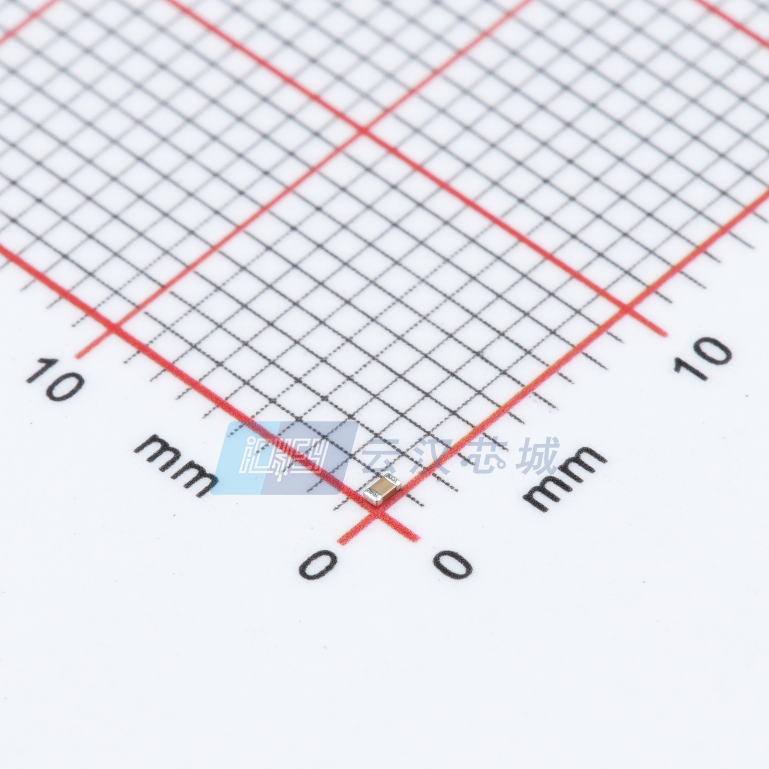

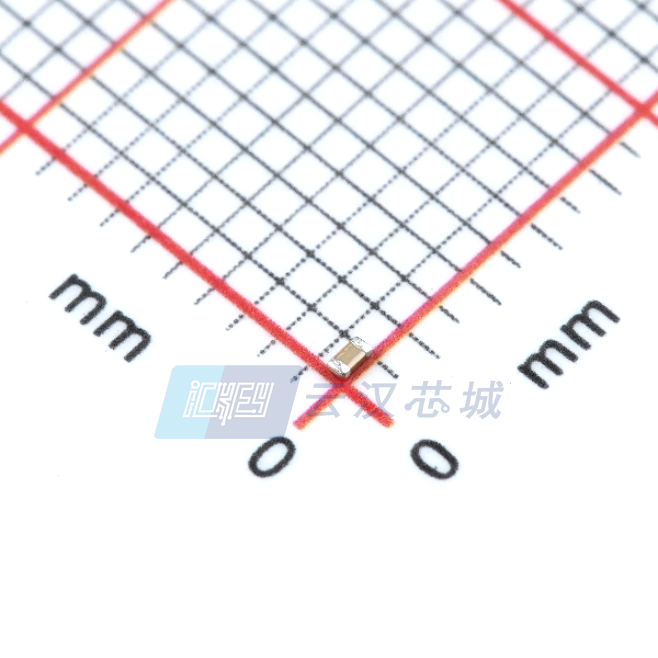

MURATA MANUFACTURING 陶瓷电容 GRM153R61A105ME95D

GRM153R61A105ME95D概述


    产品简介


    电子元器件基本介绍
    本技术手册介绍的产品是GRM153R61A105ME95陶瓷电容器。它是一种贴片型单层多层陶瓷电容器,主要应用于通用电子设备中。这款电容器的容量为1微法(μF),额定电压为10伏(DC10V)。根据EIA标准,其温度特性分类为X5R。

    技术参数


    以下是GRM153R61A105ME95的主要技术规格和性能参数:
    - 尺寸:0.4mm x 1.5mm x 0.5mm
    - 容量:1 μF
    - 额定电压:10 V DC
    - 温度特性:X5R(-55°C至85°C)
    - 容差:±20%
    - 耐压测试:施加250%的额定电压,时间为1到5秒
    - 绝缘电阻:大于50Ω ∙ F
    - 自耗散因数:最大0.1(B1, R1, B3, R6, R7, C6, C7, C8, E7, D7)
    - 振动测试:在10 Hz至55 Hz频率范围内,总振幅1.5 mm,持续2小时
    - 温度循环测试:5个循环,每个循环包括最低工作温度、室温、最高工作温度和再次回到室温,每次温度变化需在指定时间内完成
    - 高温高湿测试:在40℃,90% RH条件下测试500小时,直流额定电压条件下运行
    - 老化测试:在最大工作温度下施加100%额定电压1000小时,持续24小时暴露时间后进行测量

    产品特点和优势


    GRM153R61A105ME95陶瓷电容器具备以下独特功能和优势:
    - 耐温性广:能够在-55°C至85°C的宽泛温度范围内稳定工作。
    - 高可靠性:具备优秀的振动耐受性和温度循环耐久性。
    - 高性能:具有较低的自耗散因数,确保高效的能量转换效率。
    - 广泛适用性:适用于各种电路设计,尤其是对环境稳定性要求高的场合。

    应用案例和使用建议


    该产品主要应用于通用电子设备中,比如通信设备、工业控制装置、消费电子等领域。针对某些特定应用场景,如恶劣环境下的设备,可能需要额外的防护措施。例如,在振动较大的环境中,可以增加加固措施来保证稳定工作。

    兼容性和支持


    - 兼容性:该电容器具有良好的机械兼容性,适用于大多数标准电路板和焊接工艺。
    - 厂商支持:Murata提供全面的技术支持,包括详细的安装指导、故障排查和售后服务。

    常见问题与解决方案


    - 问题:电容器在高湿度环境下工作时性能下降。
    - 解决方案:可以在安装电容器的位置添加防潮材料或提高封装等级。

    - 问题:电容器在高振动环境中无法稳定工作。
    - 解决方案:建议使用加固结构或者采取减震措施以确保稳定性。

    总结和推荐


    综上所述,GRM153R61A105ME95是一款高性能、高可靠性的贴片型陶瓷电容器,适用于多种环境和应用场合。由于其优异的性能和广泛的应用范围,推荐在通用电子设备中使用。如果您对具体应用环境有特殊需求,建议联系供应商获取更多技术支持。

GRM153R61A105ME95D参数

参数
电容值 1μF
容差 ±20%
温度系数 X5R
额定电压 10V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM153R61A105ME95D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM153R61A105ME95D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM153R61A105ME95D GRM153R61A105ME95D数据手册

GRM153R61A105ME95D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.2628
50+ ¥ 0.187
500+ ¥ 0.1558
2000+ ¥ 0.136
10000+ ¥ 0.123
50000+ ¥ 0.115
库存: 45380
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 1.31
直接购买
加入购物车
