GCM1885C2A151JA16D

产品分类: 陶瓷电容

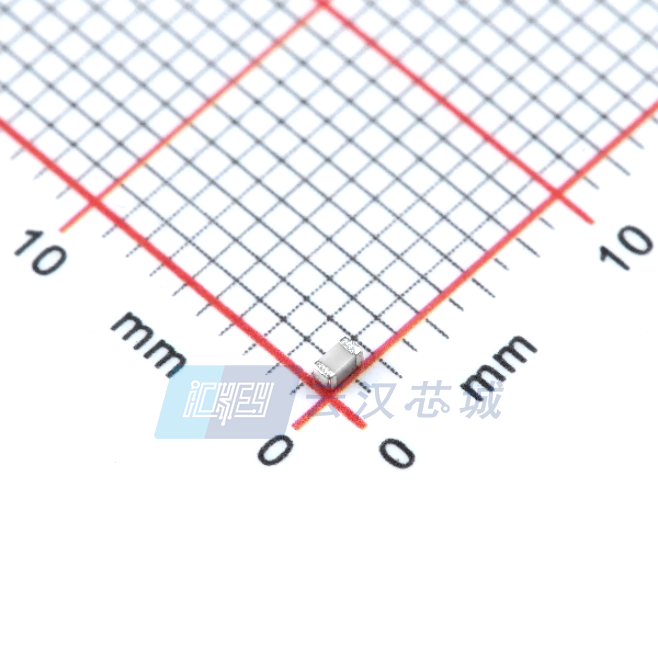

产品描述: 150pF ±5% C0G(NP0) 100V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 31M-GCM1885C2A151JA16D
供应商: 云汉优选
标准整包数: 10
MURATA MANUFACTURING 陶瓷电容 GCM1885C2A151JA16D

GCM1885C2A151JA16D概述

    电子元器件产品技术手册

    1. 产品简介


    GCM1885C2A151JA16# 是一款由Murata公司生产的多层陶瓷电容器(MLCC),具有多种封装选项以满足不同应用需求。这款电容器主要用于汽车动力总成/安全设备、汽车娱乐/舒适设备和医疗设备(非植入式)等领域。由于其高稳定性和广泛的工作温度范围,它特别适用于需要高可靠性和严格温度要求的应用场合。

    2. 技术参数


    以下是GCM1885C2A151JA16#的技术规格:
    - 尺寸代码(英寸): 0603 (1608M)
    - 长度: 1.6 ± 0.1 mm
    - 宽度: 0.8 ± 0.1 mm
    - 厚度: 0.8 ± 0.1 mm
    - 标称容量: 150 pF ± 5%
    - 距离外部端子: ≥ 0.5 mm
    - 外部端子尺寸: 0.2 到 0.5 mm
    - 工作温度范围: -55°C 至 125°C
    - 额定电压: 100 Vdc
    - 温度系数: 0 ± 30 ppm/°C
    - 温度特性标准: C0G(EIA)

    3. 产品特点和优势


    - 高稳定性: 温度系数低(0 ± 30 ppm/°C),确保在各种温度条件下稳定工作。
    - 高可靠性: 经过严格的测试和验证,确保在高负载和恶劣环境下稳定运行。
    - 广泛的适用性: 具备出色的机械和热稳定性,适合汽车和医疗领域的严苛应用。

    4. 应用案例和使用建议


    - 汽车动力总成/安全设备: 适用于发动机控制系统、刹车系统和气囊控制系统等高可靠性要求的汽车零部件。
    - 汽车娱乐/舒适设备: 可用于车载音响系统、座椅加热系统等对环境温度变化敏感的应用。
    - 医疗设备: 适用于体温计、血压计等医疗器械,保证设备的长期稳定性和准确性。
    使用建议:
    - 在安装过程中,确保电容器与电路板之间有良好的焊接,避免物理应力导致损坏。
    - 在极端温度环境中使用时,注意温度变化对电容值的影响,定期进行检测和校准。

    5. 兼容性和支持


    - 兼容性: 与市场上主流的电子设备和电路板高度兼容,可以轻松集成到现有设计中。
    - 支持和服务: Murata公司提供详尽的技术文档和支持服务,帮助客户快速解决使用过程中的问题。

    6. 常见问题与解决方案


    - Q: 安装后电容器损坏怎么办?
    A: 检查焊接点是否有虚焊或短路现象,确保电容器与电路板之间接触良好。

    - Q: 电容器在高温下表现不稳定怎么办?
    A: 检查电容器的额定工作温度,确认是否符合应用环境的需求。如需更高的耐温性,考虑更换为其他型号。

    7. 总结和推荐


    总体而言,GCM1885C2A151JA16#是一款非常出色的多层陶瓷电容器,凭借其卓越的稳定性和可靠性,特别适合于汽车和医疗领域的高要求应用。强烈推荐给那些寻求高性能和高可靠性的用户。为了获取最新的产品信息和技术支持,请访问Murata公司的官方网站并下载最新的技术手册。

GCM1885C2A151JA16D参数

参数
电容值 150pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM1885C2A151JA16D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM1885C2A151JA16D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM1885C2A151JA16D GCM1885C2A151JA16D数据手册

GCM1885C2A151JA16D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.0578
100+ ¥ 0.0506
500+ ¥ 0.0462
1000+ ¥ 0.0439
4000+ ¥ 0.0402
库存: 5971
起订量: 10 增量: 4000
交货地:
最小起订量为:10
合计: ¥ 0.57
直接购买
加入购物车
