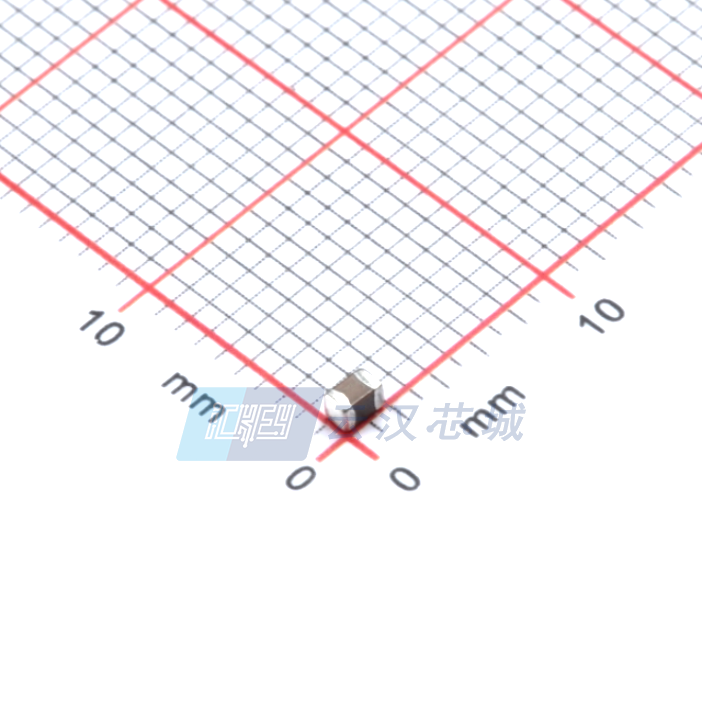

GCJ21BR71H105KA01L

产品分类: 陶瓷电容
产品描述: 1μF ±10% X7R 50V 0805 2mm(长度)*1.25mm(宽度)
供应商型号: 31M-GCJ21BR71H105KA01L
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 GCJ21BR71H105KA01L

GCJ21BR71H105KA01L概述


    产品简介


    GCJ21BR71H105KA01 是一款软端子陶瓷电容器,专为汽车电子设备设计。这种类型的电容器具备多层结构,采用X7R温度特性材料,适用于-55°C到125°C的工作温度范围。主要功能包括提供稳定的电容值,以满足汽车电子系统的严格要求。此电容器广泛应用于汽车引擎控制单元(ECU)、电池管理系统(BMS)和其他需要高可靠性的场合。

    技术参数


    - 产品类型: 软端子陶瓷电容器
    - 尺寸: 0.8 x 1.25 x 1.55 mm
    - 标称电容: 1uF
    - 额定电压: DC 50V
    - 温度系数: X7R(EIA标准)
    - 工作温度范围: -55°C 至 125°C
    - 包装单位: 卷带式,每卷10000个(φ330mm Reel)
    - 电气特性: 容量变化范围为±12.5%,介电损耗(D.F.)≤0.05,绝缘电阻≥10,000 MΩ

    产品特点和优势


    1. 高可靠性: 通过AEC-Q200标准认证,确保长期稳定性能。
    2. 耐温特性: 广泛的工作温度范围,适用于严苛环境。
    3. 低D.F.: 介电损耗低,有助于提高电路效率。
    4. 大容量: 高达1uF,适合多种应用需求。
    5. 抗冲击和振动: 经过严格的机械测试,如冲击和振动测试,确保耐用性。

    应用案例和使用建议


    - 汽车引擎控制单元(ECU): 用于监测和控制发动机性能,确保燃油效率和排放达标。
    - 电池管理系统(BMS): 监控电池状态,防止过充或过放,延长电池寿命。
    使用建议:
    - 正确安装: 确保电容器安装位置稳固,避免过度弯曲或扭曲。
    - 温度管理: 尽可能避免长时间暴露在极端温度环境下,以保持电容器的性能。

    兼容性和支持


    - 兼容性: 该电容器与常见的焊接工艺兼容,如回流焊,适合大规模生产。
    - 厂商支持: 提供全面的技术文档和客户服务支持,确保用户能充分利用电容器的性能。

    常见问题与解决方案


    1. 问: 安装过程中出现电容器损坏?
    - 答: 检查安装流程是否符合制造商指导,避免过度弯曲或热冲击。

    2. 问: 电容器在高温下容量下降?
    - 答: 确认工作温度不超过额定范围,定期检查和校准电容器。

    总结和推荐


    GCJ21BR71H105KA01 以其高可靠性、宽工作温度范围和优良的电气性能,在汽车电子领域中表现出色。其广泛的兼容性和良好的支持服务使其成为电子工程师的理想选择。鉴于其高性能和稳定性,强烈推荐在汽车电子设备中使用此电容器。

GCJ21BR71H105KA01L参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCJ21BR71H105KA01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCJ21BR71H105KA01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCJ21BR71H105KA01L GCJ21BR71H105KA01L数据手册

GCJ21BR71H105KA01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3047
50+ ¥ 0.2663
500+ ¥ 0.2341
1500+ ¥ 0.2177
3000+ ¥ 0.2031
6000+ ¥ 0.1889
库存: 506242
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.52
直接购买
加入购物车
