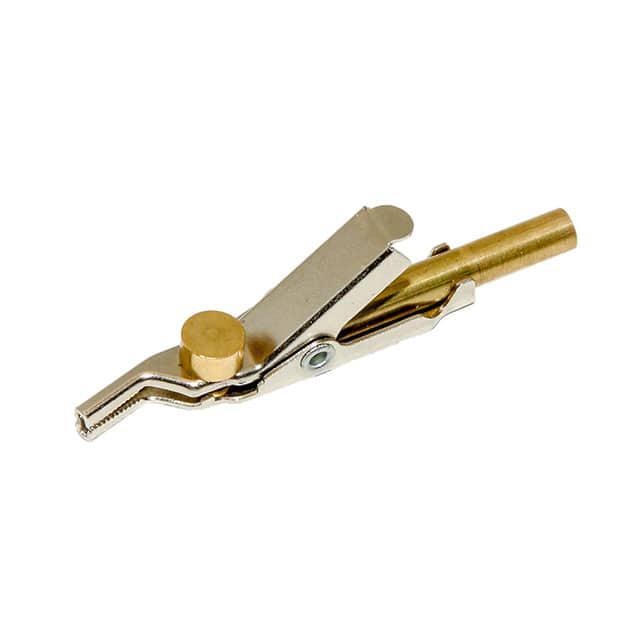

JP25182-J

产品分类: 其他工具
厂牌: MUELLER ELECTRIC
产品描述: Mueller Electric 电信测试夹, 镍银合金触点, 开度25.4mm, 59.4mm长
供应商型号:
供应商:
标准整包数: 0
MUELLER ELECTRIC 其他工具 JP25182-J

JP25182-J概述

    JP-25182 Small Telecom Clip with Bed of Nails:技术手册概述

    1. 产品简介


    JP-25182是一款小巧的电信夹具,适用于需要接触细小导线的应用场合。它是一种紧凑型工具,主要功能是通过“钉床”设计穿透导线绝缘层,从而实现电连接。相较于其更大版本JP-8783,JP-25182在体积上更小,去掉了单个尖刺的设计,以满足不需要尖刺功能的应用需求。JP-25182广泛应用于各种小型电子设备、通信设备和测试系统中。

    2. 技术参数


    - 开口尺寸:夹具的开口能够张开至1英寸(25.4毫米)
    - 材料:主体材料为镍银(除非另有说明),硬件部分为黄铜
    - 长度:长度为2.34英寸(59.4毫米),除了特别标注的情况
    - 兼容选项:
    - 无后缀选项(空):包含预装的电线固定硬件
    - -N:无电线固定硬件,适用于需要将电线焊接至夹具上的场合
    - -L:包含未安装的电线固定硬件
    - -J:安装4mm香蕉插头,长度增加至2.9英寸(74毫米)
    - -TJ:安装8-32螺纹香蕉插头,长度增加至2.9英寸(74毫米)
    - -S:材质为镀镍钢
    - -SN:同-N选项,但材质为镀镍钢
    - -SL:同-L选项,但材质为镀镍钢
    - 认证:符合RoHS标准

    3. 产品特点和优势


    JP-25182具备以下几个显著特点和优势:
    - 紧凑设计:相较于同类产品,体积更小,便于安装在空间有限的环境中。
    - 穿透绝缘层:采用“钉床”设计,可以轻松穿透导线绝缘层,确保稳定的电连接。
    - 多种配置选项:提供多种后缀选项,用户可根据具体需求选择适合自己的型号。
    - 兼容性强:可通过添加不同类型的接头(如香蕉插头)来扩展其功能。
    - 环保材料:所有部件均符合RoHS标准,有利于环境保护。

    4. 应用案例和使用建议


    - 应用案例:JP-25182适用于需要在有限空间内进行电连接的小型电子设备。例如,在移动通信设备中用于天线连接或传感器接口。
    - 使用建议:在使用JP-25182时,建议先根据实际应用场景选择合适的后缀型号,以充分利用其独特设计。同时,安装时应确保导线正确穿过钉床并固定好。

    5. 兼容性和支持


    - 兼容性:JP-25182可与多种电子设备和接头兼容,如常见的4mm香蕉插头和8-32螺纹香蕉插头。
    - 支持服务:制造商提供了详细的技术支持文档和技术咨询热线,用户可通过拨打800.955.2629或访问官方网站获取帮助。

    6. 常见问题与解决方案


    - 问题1:导线不易穿透钉床。
    - 解决方案:检查导线直径是否过小或绝缘层厚度是否过大。如果存在问题,考虑更换导线或调整钉床位置。
    - 问题2:无法稳定连接。
    - 解决方案:确保导线已正确插入钉床,并且没有松动。如有必要,重新安装导线并再次尝试。
    - 问题3:接头松动。
    - 解决方案:检查接头是否安装到位。如有松动,紧固接头直到稳固为止。

    7. 总结和推荐


    总体而言,JP-25182凭借其小巧的设计、坚固耐用的材料以及多样的配置选项,在小型电子设备及通信系统中表现出色。特别是其独特的钉床设计和广泛的适用范围,使其在市场上具有较强的竞争力。对于需要在有限空间内进行快速而可靠的电连接的应用场合,我们强烈推荐使用JP-25182。

JP25182-J参数

参数
长*宽*高 59.44mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

JP25182-J厂商介绍

Mueller Electric是一家在电气领域享有盛誉的公司,专注于提供高质量的电气解决方案。公司主营产品包括:

1. 配电产品:包括断路器、熔断器、接触器等,广泛应用于工业、商业和住宅建筑的电力分配。

2. 控制产品:如继电器、定时器、传感器等,用于自动化控制和监测系统。

3. 保护产品:包括过载保护器、短路保护器等,确保电气系统的安全运行。

4. 连接产品:如接线端子、电缆接头等,用于电气系统的连接和布线。

Mueller Electric的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性电气产品的需求。

2. 质量保证:严格的质量控制流程,确保每一件产品都符合高标准。

3. 定制服务:根据客户需求提供定制化的电气解决方案。

4. 广泛的应用领域:产品广泛应用于能源、工业自动化、建筑、交通等多个领域,满足不同行业的需求。

JP25182-J数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 其他工具 MUELLER ELECTRIC JP25182-J JP25182-J数据手册

JP25182-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
