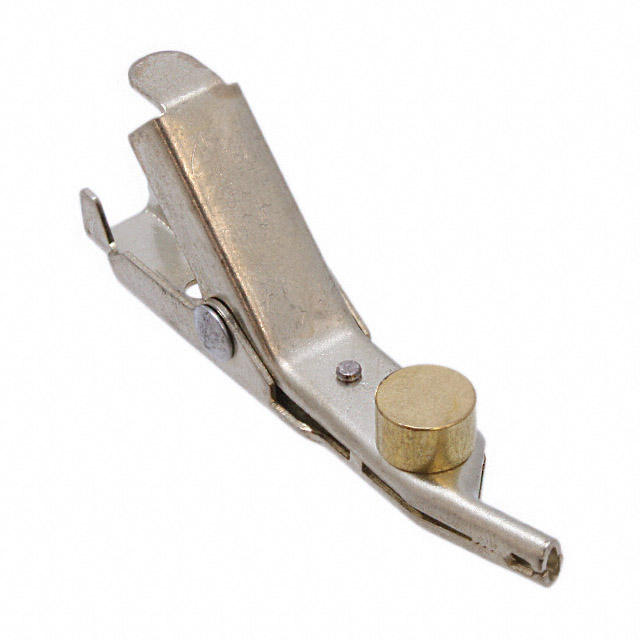

JP-8783-N

产品分类: 其他工具
厂牌: MUELLER ELECTRIC
产品描述: Mueller Electric 电信测试夹, 镍银合金触点, 开度25.4mm, 66.4mm长
供应商型号: 314-1118-ND
供应商: Digi-Key
标准整包数: 1
MUELLER ELECTRIC 其他工具 JP-8783-N

JP-8783-N概述

    # JP-8783 大型电信夹具技术手册

    产品简介

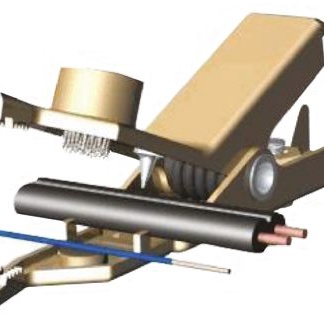

    JP-8783 是由 Mueller Electric 公司生产的电信夹具,以其高度的灵活性和广泛的适用性而闻名。这款夹具特别适合用于测试和测量设备,广泛应用于通信行业。其主要功能是通过“针床”(Bed of Nails)设计实现稳定的电气连接,同时配备尖刺(Spike)以确保牢固固定。此外,其大开口设计(最大可达 1 英寸 / 25 毫米)使其能够适应多种线缆尺寸,适用于各种复杂的布线场景。

    技术参数


    - 尺寸:整体长度为 2.6 英寸(66 毫米),特殊型号(如带香蕉插头)长度为 3.3 英寸(84 毫米)。
    - 材料:标准版采用镍银材质;其他版本可选择镍镀钢。
    - 硬件:标配硬件为黄铜材质。
    - 兼容性:支持多种安装方式,包括焊接、螺纹安装及附件扩展(如香蕉插头)。
    - 电气特性:具有高导电性,支持稳定电流传输。
    - 工作温度:标准操作环境为室温至 +85°C。
    - 认证:符合 RoHS 3 标准,环保友好。

    产品特点和优势


    JP-8783 的核心优势在于其卓越的多功能性和易用性:
    1. 大开口设计:能够轻松适配不同直径的电缆,显著提高了操作效率。
    2. 灵活安装选项:用户可以根据需求选择裸机、焊接线缆或带螺纹安装等多种配置,满足个性化需求。
    3. 优质材料:选用耐腐蚀、高强度的镍银和黄铜材料,确保长时间使用寿命。
    4. 广泛兼容性:可通过选配香蕉插头或螺纹接口与多种测试仪器无缝对接。
    5. 环保合规:RoHS 3 认证表明其在环境保护方面表现优异,符合国际环保要求。

    应用案例和使用建议


    应用场景
    JP-8783 常见于以下场景:
    - 电信设备测试:用于信号传输线路的可靠连接。
    - 工业自动化控制:支持生产线上的电气检测。
    - 实验室研究:作为通用工具提供精确测试条件。
    使用建议
    - 在极端环境中使用时,优先选择镍镀钢版本以增强抗腐蚀能力。
    - 如需更高频次操作,建议提前安装螺纹接口以减少连接时间。
    - 定期检查夹具表面是否清洁无损,避免因氧化导致接触不良。

    兼容性和支持


    JP-8783 能够与市面上主流的测试设备兼容,例如数字万用表、示波器等。Mueller Electric 提供全面的技术支持服务,包括产品培训、故障诊断以及保修期内免费更换服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 夹具无法牢固固定线缆 | 检查是否正确拧紧螺丝或焊接连接 |
    | 连接后信号不稳定 | 清理夹具触点并重新连接 |
    | 长期使用后表面生锈 | 更换为镍镀钢材质版本 |

    总结和推荐


    总体而言,JP-8783 是一款功能强大且实用性强的电信夹具,凭借其出色的多功能性、耐用性和环保特性,在通信、工业及科研领域均表现出色。对于需要频繁进行电缆测试的专业人士来说,这是一款不可多得的理想选择。强烈推荐使用此产品!

JP-8783-N参数

参数
长*宽*高 59.44mm(长度)
安装方式 压入式,螺纹安装
零件状态 在售
包装方式 散装

JP-8783-N厂商介绍

Mueller Electric是一家在电气领域享有盛誉的公司,专注于提供高质量的电气解决方案。公司主营产品包括:

1. 配电产品:包括断路器、熔断器、接触器等,广泛应用于工业、商业和住宅建筑的电力分配。

2. 控制产品:如继电器、定时器、传感器等,用于自动化控制和监测系统。

3. 保护产品:包括过载保护器、短路保护器等,确保电气系统的安全运行。

4. 连接产品:如接线端子、电缆接头等,用于电气系统的连接和布线。

Mueller Electric的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性电气产品的需求。

2. 质量保证:严格的质量控制流程,确保每一件产品都符合高标准。

3. 定制服务:根据客户需求提供定制化的电气解决方案。

4. 广泛的应用领域:产品广泛应用于能源、工业自动化、建筑、交通等多个领域,满足不同行业的需求。

JP-8783-N数据手册

厂牌 PDF简要描述 下载
MUELLER ELECTRIC 其他工具 MUELLER ELECTRIC JP-8783-N JP-8783-N数据手册

JP-8783-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
