MP2624AGL-Z

产品分类: 电池管理芯片
产品描述: 4.5A 5 V 4.425V 7V I²C 过压,过流 锂离子电池 QFN-22 贴片安装,黏合安装
供应商型号: MP2624AGL-Z-ND
供应商: Digi-Key
标准整包数: 5000
MONOLITHIC POWER SYSTEMS 电池管理芯片 MP2624AGL-Z

MP2624AGL-Z概述

    文章标题:MP2624A:高效能单节锂电池充电管理芯片

    1. 产品简介


    MP2624A 是一款由 Monolithic Power Systems(MPS)设计的高度集成、开关模式的单节锂离子或锂聚合物电池充电管理集成电路(IC),其最大充电电流可达 4.5A。该产品支持窄电压输入电源路径(NVDC)架构,并通过内置的 I²C 控制接口提供了灵活的系统配置选项,适用于平板电脑、智能手机及移动互联网设备等便携式电子应用。
    MP2624A 的关键功能包括高效的 USB/适配器充电、USB On-The-Go(OTG)支持、以及智能功率路径管理,能够在减少电池充电时间的同时延长电池使用寿命。此外,它还具备高精度充电参数调节、安全保护机制以及热管理功能。

    2. 技术参数


    以下是 MP2624A 的主要技术参数和性能指标:
    | 参数 | 规格范围 | 单位 |
    |
    | 输入电压范围 | 3.9V 至 7.0V | V |
    | 充电电流(可编程) | 0.5A 至 4.5A | A |
    | 输入电流限制(可编程) | 70mA 至 900mA | mA |
    | 系统输出电压范围 | 3.53V 至 4.525V | V |
    | 输入关断电流 | ≤70μA | μA |
    | 开关频率 | 1.4MHz 至 2.0MHz | MHz |
    | 最大效率(典型值) | 94% | % |
    | 电池电压调节精度 | ±0.5% | % |
    | 充电电压调节精度 | ±5% | % |
    | 输入过压保护阈值 | 200mV | mV |
    | 工作温度范围 | -40°C 至 +125°C | °C |

    3. 产品特点和优势


    MP2624A 的主要特点包括:
    1. 高效能设计:支持高达 94% 的充电效率,显著降低功耗并提升系统整体性能。
    2. 宽电压输入范围:适应多种电源输入,支持 USB 和适配器充电。
    3. I²C 接口灵活性:通过 I²C 可实现充电参数的动态调整,满足多样化需求。
    4. OTG 功能:提供高达 1.3A 的 OTG 输出能力,支持多种外设扩展。
    5. 快速充电路径补偿:优化电池充电路径阻抗,大幅缩短充电时间。
    6. 多重保护机制:内置过流保护、短路保护、过温保护等多重安全措施。
    这些特点使其在市场上具有强大的竞争力,尤其在需要高性能、高可靠性的应用场合表现出色。

    4. 应用案例和使用建议


    应用案例:
    - MP2624A 常用于平板电脑、智能手机、无线耳机等便携式设备的电池管理。
    - 它通过 USB OTG 功能为外部设备供电,在移动办公场景中表现优异。
    使用建议:
    - 在设计中需确保 PCB 布局紧凑,以减小寄生电感对开关噪声的影响。
    - 设置合理的输入电流限制(IINLMT)以避免电源过载。
    - 结合实际需求选择合适的充电电压和电流参数,以获得最佳性能。

    5. 兼容性和支持


    MP2624A 支持标准 USB 2.0/3.0 和 USB BC1.2 协议,能够与大多数主流 USB 主机兼容。MPS 提供全面的技术支持文档和参考设计,帮助客户快速集成到现有系统中。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 充电电流不稳定 | 检查输入电压是否在推荐范围内。 |
    | 温度过高 | 检查散热设计是否符合要求,优化 PCB 布局。 |
    | 无法启用 OTG 功能 | 确认 OTG 引脚设置正确,检查 I²C 配置。 |

    7. 总结和推荐


    综上所述,MP2624A 是一款面向高端应用的高效能单节锂电池充电管理芯片,凭借其卓越的性能、丰富的功能和广泛的兼容性,成为现代电子设备电池管理系统的重要选择之一。对于追求高性能、低功耗、高可靠性设计的开发者而言,强烈推荐将 MP2624A 纳入设计方案。
    最终推荐:★★★★★

MP2624AGL-Z参数

参数
电池类型 锂离子电池
输出电流 4.5A
最大输出电压 4.425V
功能 -
接口类型 I²C
故障保护 过压,过流
最大工作供电电压 7V
最小输出电压 -
最小工作供电电压 5 V

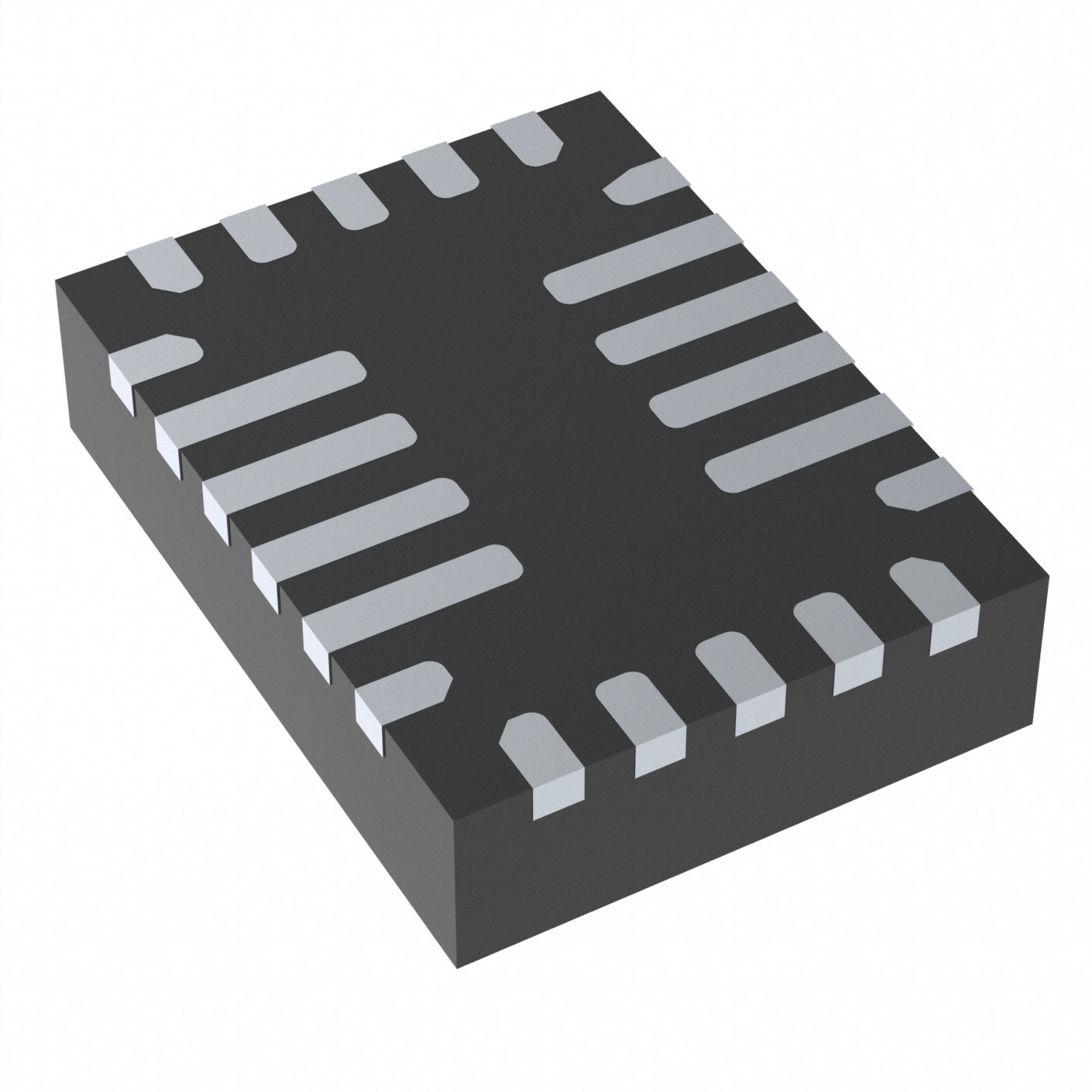

通用封装 QFN-22
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MP2624AGL-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2624AGL-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 电池管理芯片 MONOLITHIC POWER SYSTEMS MP2624AGL-Z MP2624AGL-Z数据手册

MP2624AGL-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
