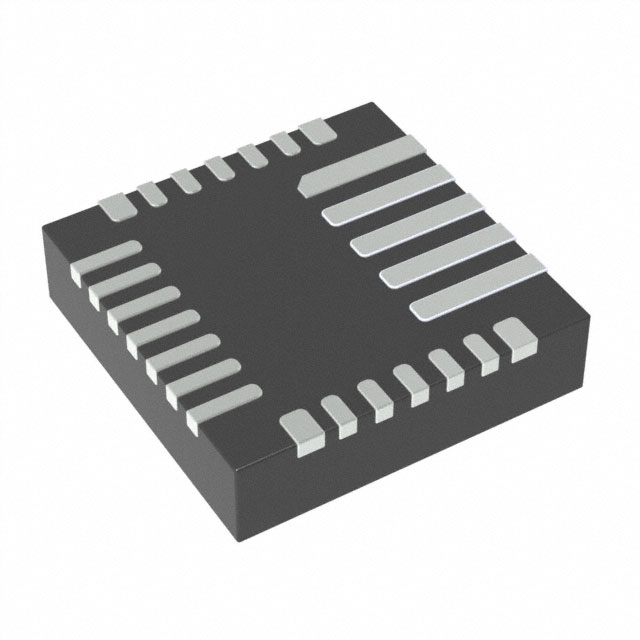

MP2632GR-Z

产品分类: 电池管理芯片
产品描述: 6V USB 短路,超温,过压,过流 锂离子电池 QFN-26 贴片安装,黏合安装
供应商型号: MP2632GR-Z-ND
供应商: Digi-Key
标准整包数: 5000
MONOLITHIC POWER SYSTEMS 电池管理芯片 MP2632GR-Z

MP2632GR-Z概述

    # 全集成式 3A 充电芯片 MP2632 技术手册解析

    产品简介


    MP2632 是一款高度集成的、灵活的开关模式电池充电器,专为单节锂离子(Li-ion)或锂聚合物(Li-polymer)电池设计。其显著特点在于集成了系统电源路径管理,适用于广泛的应用场景,包括智能手机充电宝、平板电脑及其他便携式设备。该产品不仅能够实现高效的电池充电管理,还能通过开关切换实现系统供电,从而满足各种复杂的应用需求。
    主要功能:
    - 支持充电模式和升压模式转换。
    - 内置过电压和过电流保护。
    - 提供可编程的充电电流和电压设置。
    - 集成 4-LED 电量指示驱动器。
    应用领域:
    - 智能手机充电宝。
    - 平板电脑和其他便携式电子设备。
    - 电池管理系统。

    技术参数


    以下是 MP2632 的关键技术参数摘要:
    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围 | 4.65V 至 6V | V |
    | 最大输入电压 | 14V | V |
    | 充电电流(可编程) | 0 至 3A | A |
    | 充电电压选项(精度 0.5%) | 4.2V/4.35V/4.45V | V |
    | 输出电压(升压模式) | 5V 至 5.2V | V |
    | 输出电流(升压模式) | 0 至 3A | A |
    | 工作温度范围 | -40°C 至 +125°C | °C |
    | 最大功耗(TA=25°C) | 2.84W | W |
    | 热阻(JA) | 44°C/W
    此外,MP2632 还具备全面的保护机制,如过温保护、过流保护和短路保护等。

    产品特点和优势


    特点:
    1. 高集成度:集成了系统电源路径管理、输入电流限制、输入电压调节及短路保护。
    2. 多功能性:支持充电模式和升压模式,提供灵活的系统供电解决方案。
    3. 高精度控制:支持精确的电池充电电压和电流设置。
    4. 低功耗:内置自动关机功能,在轻负载条件下降低功耗。
    5. 保护完善:具备过电压、过电流、过温等多种保护措施。
    优势:
    - 减少了外部元件的数量,简化了设计。
    - 提供稳定的系统输出电压和电流,确保设备运行可靠。
    - 提供电池电量指示功能,提升了用户体验。

    应用案例和使用建议


    典型应用场景:
    - 智能手机充电宝:利用 MP2632 实现高效充电和升压供电。
    - 平板电脑:提供稳定且可靠的电源管理解决方案。
    使用建议:
    - 在设计中,需合理选择外围元件(如电感、电容),以确保最佳性能。
    - 对于高功率应用,建议采用更大的输入电容以减少输入电压纹波。
    - 在升压模式下,需注意负载电流的变化,避免因过载导致的保护触发。

    兼容性和支持


    MP2632 可与其他标准 USB 设备无缝兼容,并可通过 DP1/DM1 端口进行自动检测。Monolithic Power Systems 提供详尽的技术支持文档和参考设计,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压过高 | 调整输入限流电阻(ILIM)。 |
    | 充电电流不达标 | 检查并调整外部电流设置电阻。 |
    | 输出电压不稳定 | 检查输出滤波电容是否符合要求。 |

    总结和推荐


    综合评估:
    MP2632 是一款高度集成、功能强大的全集成式充电芯片,其卓越的性能和丰富的保护功能使其成为电池管理系统和便携式设备的理想选择。无论是从集成度、稳定性还是成本效益来看,它都具有明显的优势。
    推荐结论:
    我们强烈推荐 MP2632 用于需要高效充电和稳定电源管理的应用场景。其简单易用的设计和完善的保护机制使其成为行业内的优秀解决方案。

MP2632GR-Z参数

参数
最小工作供电电压 -
最小输出电压 -
故障保护 短路,超温,过压,过流
功能 -
最大工作供电电压 6V
接口类型 USB
电池类型 锂离子电池
输出电流 -
最大输出电压 -
通用封装 QFN-26
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP2632GR-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2632GR-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 电池管理芯片 MONOLITHIC POWER SYSTEMS MP2632GR-Z MP2632GR-Z数据手册

MP2632GR-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
