MPQ2735GG-AEC1-Z

产品分类: 其他接口芯片
产品描述:
供应商型号: 946-MPQ2735GG-AEC1-Z
供应商: Mouser
标准整包数: 1
MONOLITHIC POWER SYSTEMS 其他接口芯片 MPQ2735GG-AEC1-Z

MPQ2735GG-AEC1-Z概述

    # MPQ2735 低电压双SPDT模拟开关技术手册解析

    1. 产品简介


    MPQ2735 是由 Monolithic Power Systems(MPS)开发的一款低电压单极双掷(SPDT)模拟开关,适用于高性能的信号切换需求。该产品具有低导通电阻(RON)、低功耗、高开关速度及小型化封装的特点,是便携式设备和电池供电系统的理想选择。MPQ2735 的工作电压范围为1.65V至5.5V,可直接用于单节锂离子电池供电。此外,该芯片通过了AEC-Q100标准认证,确保其在工业和汽车领域的可靠性。
    主要功能
    - 双通道SPDT开关:每个通道包含一个常开(NO)端口和一个常闭(NC)端口。
    - 低导通电阻:典型值为0.45Ω(在2.7V条件下),能够有效降低信号损耗。
    - 快速切换:典型开启时间为29ns,关闭时间为23ns。
    - 逻辑兼容性:支持1.65V以下逻辑输入,便于与低电压DSP或MCU接口。
    应用领域
    - 手机
    - 音频视频信号路由
    - PCMCIA卡
    - 电池供电系统
    - 便携媒体播放器
    - 手持测试仪器

    2. 技术参数


    以下是MPQ2735的关键技术参数摘要:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作电压范围 | V+ | 1.65 5.5 | V |
    | 导通电阻(RON) 0.45 Ω |
    | 开启时间 | tON 29 ns |
    | 关闭时间 | tOFF 23 ns |
    | 离散性电阻匹配误差 | ∆RON 0.02
    | 关断隔离度 | OIRR | -70 dB |
    | 截断泄露电流 | ICOM(off) | -1000 1000 | nA |
    | 输入电容 | CIN 6 pF |

    3. 产品特点和优势


    特点
    - 低功耗设计:适合电池供电设备。
    - 宽工作电压范围:覆盖多种应用场景。

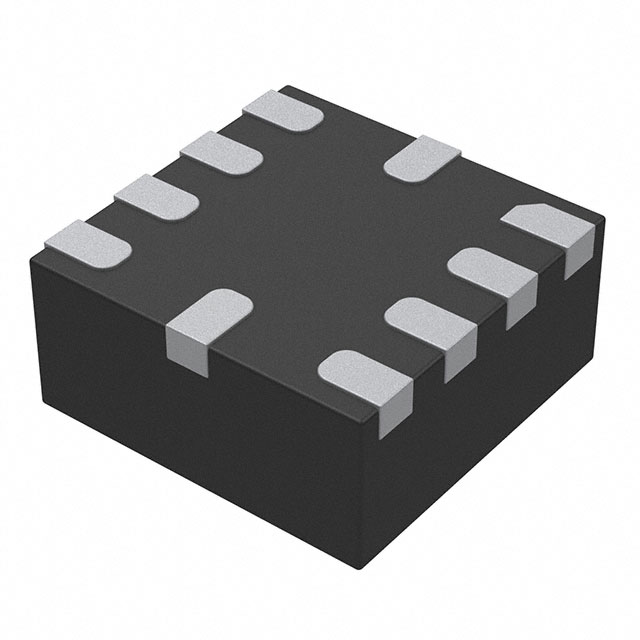

    - 小型化封装:采用2×2mm²的QFN10封装,节省PCB空间。
    - 高可靠性:符合AEC-Q100 Grade 1标准,支持工业级和车规级应用。
    - 快速响应:得益于低导通电阻和高速开关能力,适合高频信号切换。
    优势
    - 在音频和视频信号路由中减少信号失真。
    - 减少系统整体功耗,延长电池续航时间。
    - 高集成度设计简化了电路板布局,降低了成本。

    4. 应用案例和使用建议


    应用案例
    - 手机音频路由:MPQ2735可用于手机中的耳机切换,支持从扬声器到耳机的无缝切换。
    - PCMCIA卡插拔检测:通过控制SPDT开关实现对PCMCIA卡插入状态的检测。
    - 便携媒体播放器音量调节:利用开关选择不同的音频路径以调节音量。
    使用建议
    - 在高频率信号切换时,应避免长时间处于导通状态以减少热积累。
    - 增加滤波电容可改善信号质量并降低噪声干扰。
    - 针对车载应用,需额外注意温度范围选择(-40°C至+125°C)。

    5. 兼容性和支持


    兼容性
    MPQ2735可以与其他标准逻辑电平器件兼容,尤其适用于现代低电压系统。其引脚布局与QFN-10封装标准化,易于与现有设计整合。
    支持服务
    Monolithic Power Systems提供了详尽的技术文档和支持服务,包括设计指南、参考电路图和样品申请渠道,以帮助开发者更快地将产品推向市场。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导通电阻偏高 | 检查输入电压是否低于最小工作电压(1.65V)。 |
    | 信号失真 | 增加输入滤波电容,减少高频干扰。 |
    | 开关延迟明显 | 检查电路连接是否正确,确保电源稳定。 |

    7. 总结和推荐


    综合评估
    MPQ2735是一款出色的低电压双SPDT模拟开关,凭借其卓越的性能参数(如0.45Ω的低导通电阻和29ns的快速切换时间),在便携式设备和电池供电领域展现出强大的竞争力。其高可靠性、紧凑封装和广泛的应用场景使其成为工程师的理想选择。
    推荐结论
    我们强烈推荐MPQ2735用于需要高效能信号切换的应用场景。无论是便携式消费电子产品还是车载娱乐系统,MPQ2735都能提供可靠且经济的解决方案。对于寻求高性能模拟开关的开发人员来说,这款产品无疑是最佳之选。

MPQ2735GG-AEC1-Z参数

参数
通用封装 QFN-10
安装方式 贴片安装,黏合安装
包装方式 卷带包装

MPQ2735GG-AEC1-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MPQ2735GG-AEC1-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 其他接口芯片 MONOLITHIC POWER SYSTEMS MPQ2735GG-AEC1-Z MPQ2735GG-AEC1-Z数据手册

MPQ2735GG-AEC1-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
