ICF-1180I-M-ST

产品分类: 其他接口芯片
厂牌: MOXA
产品描述: 多模以太网媒体转换器, 最大传输距离4km
供应商型号: 2563627
供应商: 海外现货
标准整包数: 1
MOXA 其他接口芯片 ICF-1180I-M-ST

ICF-1180I-M-ST概述

    # Moxa ICF-1180I系列工业PROFIBUS光纤转换器技术手册

    产品简介

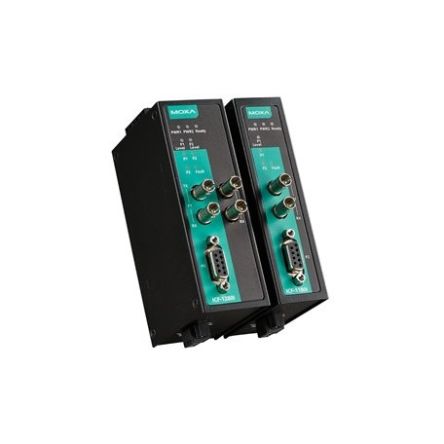

    Moxa的ICF-1180I系列工业PROFIBUS光纤转换器旨在将PROFIBUS信号从铜缆转换为光纤,从而延长串行传输距离。该系列产品适用于长距离通信应用,可以将传输距离从铜缆的有限距离扩展到4公里(多模光纤)或45公里(单模光纤)。ICF-1180I系列还提供了高达2kV的隔离保护和双电源输入以确保PROFIBUS设备的不间断运行。

    技术参数


    - 光纤接口
    - 多模:ST连接器
    - 单模:ST连接器
    - 波长:820nm(多模),1310nm(单模)
    - TX输出:-14dBm(多模),-7dBm(单模)
    - RX灵敏度:-28dBm(多模),-29dBm(单模)
    - 链路预算:14dBm(多模),21dBm(单模)
    - PROFIBUS接口
    - 协议:PROFIBUS DP
    - 端口数量:1个
    - 连接器:DB9母型
    - 波特率:9600 bps至12 Mbps
    - 隔离:2kV(内置)
    - 电源参数
    - 输入电流:221mA @ 12VDC
    - 输入电压:12至48VDC
    - 电源输入数量:2个
    - 功耗:221mA @ 12VDC
    - 物理特性
    - 尺寸:30.3 x 115 x 70 mm
    - 重量:180g
    - 安装方式:DIN导轨安装,壁挂安装
    - 环境限制
    - 操作温度:标准型号:0至60°C;宽温型号:-40至75°C
    - 存储温度:-40至85°C
    - 相对湿度:5至95%(非冷凝)

    产品特点和优势


    1. 光纤电缆测试功能:通过DIP开关调整,能够验证光纤通信并检测通信异常,无需依赖光纤传感器。
    2. 自动波特率检测:支持9.6kbps至12Mbps范围内的自动波特率检测。
    3. PROFIBUS失效安全:防止在故障情况下产生损坏的数据包。
    4. 光纤反转功能:在发送逻辑信号‘1’时可以选择光纤光ON或光OFF。
    5. 双重电源输入:具有冗余设计,带有反向电源保护。
    6. 宽温模型:适用于极端环境,可在-40至75°C范围内工作。

    应用案例和使用建议


    ICF-1180I系列非常适合于长距离传输的应用场景,如电力系统监控、工业自动化等。在实际应用中,用户应注意以下几点:
    1. 环境适应性:根据实际应用环境选择适合的温度型号。
    2. 安装方式:可根据需求选择DIN导轨安装或壁挂安装。
    3. 电源管理:使用符合标准的电源输入以确保稳定运行。

    兼容性和支持


    ICF-1180I系列兼容多种光纤模块(多模/单模),并且支持多种电气特性。厂商提供五年的保修期和详细的技术文档,以确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 无法正常启动:检查电源连接是否正确,确保输入电压在规定范围内。
    2. 光纤通信中断:使用光纤电缆测试功能排查通信异常。
    3. 波特率设置错误:尝试手动设置波特率,确保与PROFIBUS设备一致。

    总结和推荐


    Moxa ICF-1180I系列工业PROFIBUS光纤转换器具备多种独特功能和优势,例如自动波特率检测、PROFIBUS失效安全等,使其成为工业自动化应用中的理想选择。产品设计考虑到了广泛的环境适应性及可靠性,推荐在需要长距离通信的应用中使用。

ICF-1180I-M-ST数据手册

厂牌 PDF简要描述 下载
MOXA 其他接口芯片 MOXA ICF-1180I-M-ST ICF-1180I-M-ST数据手册

ICF-1180I-M-ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
