5034800540

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 500μm 5pin 白色 1mm FFC,FPC 500mA 金 底部 贴片安装 4.2mm(长度)*3.6mm(高度)
供应商型号: 5034800540
供应商: 云汉优选
标准整包数: 36000

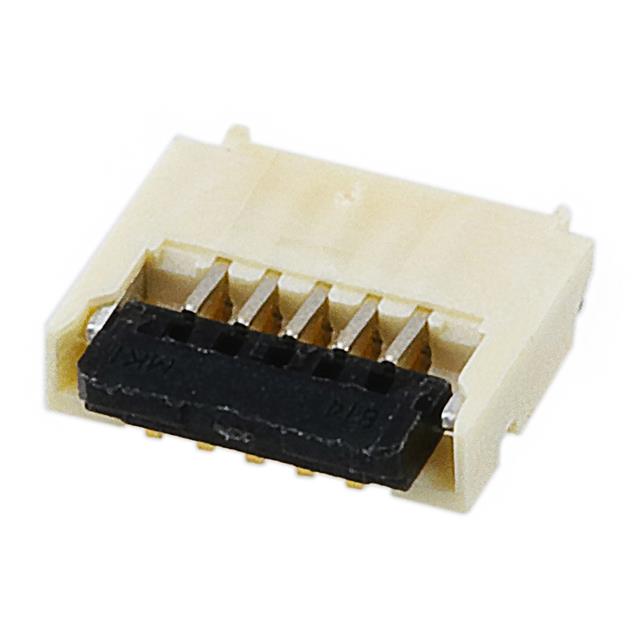

MOLEX FFC/FPC连接器 5034800540

5034800540概述

    Easy-On FFC/FPC Connectors — 5034800540

    1. 产品简介


    Easy-On FFC/FPC Connectors 是一种专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的连接器。该系列连接器具有多种特点,适用于消费电子、通信设备、便携式电子产品等多个领域。这类连接器以其小巧轻便、可靠稳定的特点,在众多电子设备中发挥着重要作用。

    2. 技术参数


    - 产品型号:5034800540
    - 间距:0.50mm
    - 系列名称:FBH1
    - 触点数量:5个
    - 接触方式:双面接触
    - 高度:1.00mm
    - 安装方式:表面贴装
    - 接合高度:1.00mm
    - 耐用性:最大10次插拔
    - 工作温度范围:-40°C 至 +85°C
    - 额定电流:0.5A
    - 最高电压:50V
    - 工艺耐热时间:10秒
    - 工艺耐热次数:1次
    - 最大工艺耐热温度:250°C

    3. 产品特点和优势


    Easy-On FFC/FPC Connectors 采用双面接触设计,能够提供更高的可靠性,减少信号损失和干扰。其独特的背翻式卡扣结构方便插拔操作,提升了用户体验。此外,该系列产品具有低功耗和高密度等特点,适合空间受限的应用场合。

    4. 应用案例和使用建议


    Easy-On FFC/FPC Connectors 已广泛应用于智能手机、平板电脑、可穿戴设备等消费电子设备。为了确保最佳性能,建议用户在焊接过程中遵循制造商提供的工艺规范,特别是在焊锡工艺方面。具体来说,焊锡过程中的温度、时间和次数都需要严格控制,以确保连接器的可靠性和稳定性。

    5. 兼容性和支持


    Easy-On FFC/FPC Connectors 与市面上多数主流柔性扁平电缆和柔性印刷电路板兼容,且具备较强的环境适应性。制造商提供了详细的文档和技术支持,包括产品指南、规格书、参考手册等,确保用户在使用过程中能够获得必要的帮助和支持。

    6. 常见问题与解决方案


    1. 问:连接器出现插拔困难的问题怎么办?
    答:检查连接器和电缆是否有异物,确保接触良好。如果仍存在问题,请检查是否正确按照工艺规范进行焊接。
    2. 问:在焊接过程中发现连接器损坏了怎么办?
    答:确保焊接时遵守所有焊接工艺规范,特别是温度和时间的限制。若连接器已经损坏,请联系技术支持或购买新的连接器替换。

    7. 总结和推荐


    Easy-On FFC/FPC Connectors 以其高效可靠的设计,广泛适用于各种消费电子设备。尽管价格略高于同类产品,但其优异的性能和可靠的品质使得它成为众多设计师和工程师的首选。如果您需要一款高性能、高可靠性的柔性连接器,Easy-On FFC/FPC Connectors 将是您的不二选择。

5034800540参数

参数
端接 -
扁平柔性类型 FFC,FPC
外壳颜色 白色
针脚数 5pin
连接器/触头类型 底部
板上高度 1mm
触头镀层
额定电流 500mA
间距 500μm
长*宽*高 4.2mm(长度)*3.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5034800540厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5034800540数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5034800540 5034800540数据手册

5034800540封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36000+ ¥ 0.92
72000+ ¥ 0.896
库存: 36000
起订量: 36000 增量: 36000
交货地:
最小起订量为:36000
合计: ¥ 33120
