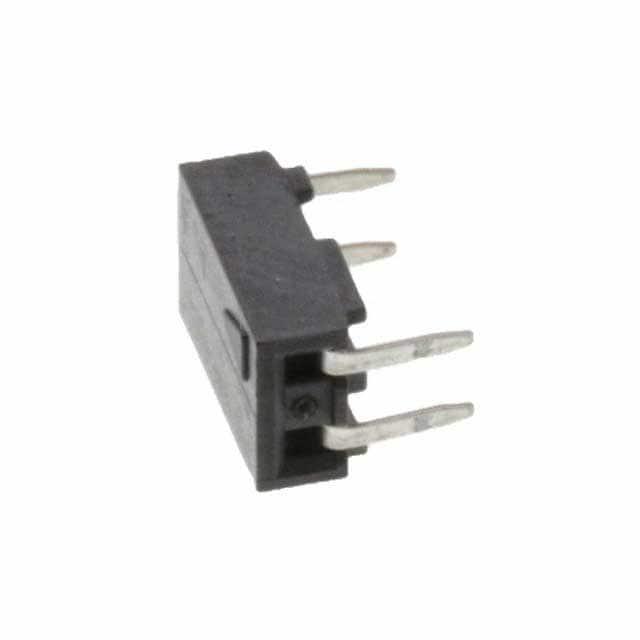

901481102

厂牌: MOLEX
产品描述: Molex 2.54mm间距2p单排排母 排母条, C-Grid系列, 直角, 通孔安装
供应商型号: 901481102
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 插座/母插口 901481102

901481102概述


    产品简介


    C-Grid III 单行水平PCB连接器 是一款专为多种电子应用设计的连接器。这类连接器主要用于将电子元件连接到印刷电路板(PCB)上,确保电子系统的稳定性和可靠性。主要功能包括提供可靠的电气连接、支持多种电路配置以及增强信号传输质量。它们广泛应用于电信设备、工业自动化系统、消费电子产品等多个领域。

    技术参数


    以下是从技术手册中提取的关键技术规格和技术参数:
    - 接触材料:镀磷青铜
    - 外壳材料:聚酯(PBT),玻璃填充15%,UL94-V0防火等级;自然色;聚酰胺(PA4/6),玻璃填充30%,UL94-V0防火等级
    - 针长:0.635mm(0.025英寸)的公头针必须为5.65mm(0.222英寸)至7.00mm(0.276英寸)
    - 适用PCB厚度:1.6mm
    - 电路数量:支持2至30个电路
    - 标准管装数量:从2个电路的72个管装,到30个电路的7个管装不等
    - 孔径推荐:直针推荐孔径0.80mm(+0.10mm/-0.05mm)
    - 电镀版本:
    - 版本A:1.0至2.5微米(0.00004英寸至0.00010英寸)的热浸锡
    - 版本E:1.27至1.78微米(0.00005英寸至0.00007英寸)镍层,总厚度0.38至0.64微米(0.000015英寸至0.000025英寸),金层覆盖在接触区域
    - 版本F:1.27至1.78微米(0.00005英寸至0.00007英寸)镍层,总厚度0.76至1.0微米(0.00003英寸至0.00004英寸),金层覆盖在接触区域

    产品特点和优势


    C-Grid III单行水平PCB连接器的主要特点是:
    - 高可靠性:采用优质材料和精密制造工艺,确保长期稳定运行。
    - 灵活的电路配置:可配置2至30个电路,适应各种应用需求。
    - 优良的电气性能:优秀的电气连接和信号传输能力。
    - 易于安装和维护:标准管装和推荐孔径使得安装更为简便。
    - 多样化电镀选择:提供多种电镀版本以满足不同应用场景的需求。

    应用案例和使用建议


    C-Grid III单行水平PCB连接器的应用非常广泛,例如:
    - 电信设备:用于数据中心的内部连接。
    - 工业自动化系统:如工厂自动化设备中的控制面板。
    - 消费电子产品:如电视、电脑等家电的内部连接。
    使用建议:
    - 确保所有电路连接正确无误,避免短路或断路。
    - 定期检查电镀层的状况,及时更换老化部件。
    - 在极端环境下使用时,考虑增加防护措施以保证连接器的正常工作。

    兼容性和支持


    该连接器与多种PCB和电子元件兼容,可以轻松集成到现有系统中。制造商提供详细的安装指南和技术支持,确保用户能够顺利使用并获得最佳效果。如果您有任何疑问或需要技术支持,请联系Molex电子技术公司。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 安装困难:确保按照制造商提供的安装指南进行操作,必要时寻求专业帮助。
    2. 接触不良:检查电镀层是否完好,必要时更换连接器。
    3. 信号传输不稳定:确认所有电路正确连接,重新检查焊接点。
    4. 过早磨损:定期检查并清洁连接器,避免过度使用导致磨损。

    总结和推荐


    综上所述,C-Grid III单行水平PCB连接器是一款功能强大且易于使用的连接器。其出色的电气性能、可靠性和灵活性使其成为各种电子应用的理想选择。对于寻求高性能连接解决方案的用户,我们强烈推荐这款产品。

901481102参数

参数
触头镀层 - 配接
额定电流 3A
排数 1
类型 Push-Pull,Receptacle
防护等级 -
触头镀层厚度 - 配接 1.02μm
颜色 黑色
间距-配接 2.54mm
针脚数 2pin
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装

901481102厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901481102数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 901481102 901481102数据手册

901481102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.0433
20+ ¥ 4.7911
库存: 60
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 50.43
