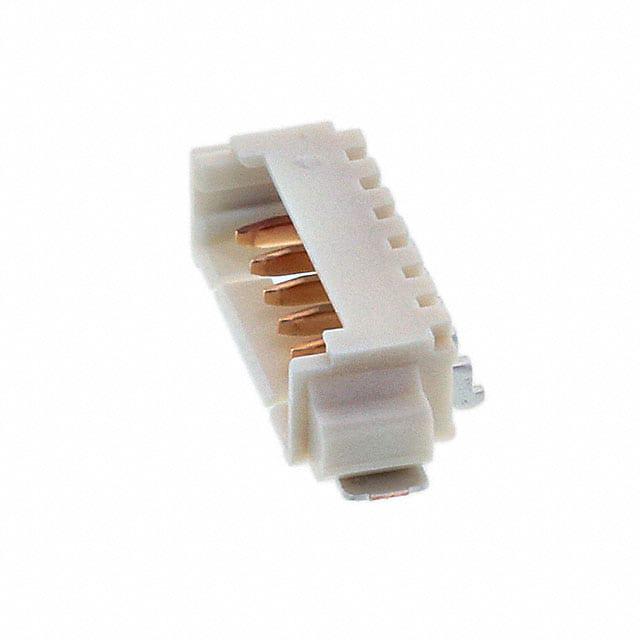

532617006

厂牌: MOLEX
产品描述: Conn Shrouded Header (4 Sides) HDR 6 POS 1.25mm Solder RA SMD T/R
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 插座/母插口 532617006

532617006概述


    产品简介


    本产品为Molex公司的PicoBlade 1.25毫米紧凑型连接器系列,适用于小型电子设备的内部连接。它通过提供可靠而小巧的设计,成为众多应用的理想选择。PicoBlade连接器可用于各种消费电子、通信设备和汽车电子等领域,为用户提供灵活且高性能的连接解决方案。

    技术参数


    - 额定电流: 最大1.25安培
    - 工作电压: 直流250伏特
    - 接触电阻: 小于20毫欧
    - 耐压测试: 直流1000伏特
    - 温度范围: -40°C至+85°C
    - 材料:
    - 接触部分: 金镀层(最小0.38微米)
    - 尾部: 无光泽锡镀层(最小1.0微米)
    - 底层镀镍(最小1.0微米)

    产品特点和优势


    1. 紧凑设计: 1.25毫米的紧凑设计使连接器能够在空间受限的应用中高效使用。
    2. 高可靠性: 金镀层确保长期稳定性能,防止氧化和腐蚀。
    3. 快速锁紧机制: 设计独特的锁紧窗口,确保极片对齐并实现安全可靠的连接。
    4. 适应性强: 支持不同类型的嵌合相手,如连接器外壳(51021系列)和压接端子(50058-8025,50079-8025)。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于小型电子设备,如智能手机、平板电脑、智能手表以及汽车导航系统。这些应用通常需要高性能和小尺寸的连接解决方案。
    使用建议
    - 正确的安装: 确保连接器在正确的位置安装,以避免电气连接不良。
    - 焊接工艺: 确保焊接过程中不发生错位,严格按照规范操作。
    - 定期检查: 定期进行外观和电气性能检查,确保连接器持续运行正常。

    兼容性和支持


    - 兼容性: 该连接器能够与多种嵌合相手和端子适配,具体型号请参阅手册中列表。
    - 支持文档: 包括应用说明书(产品编号:510210000-AS)和产品说明书(产品编号:510210001-PS)。
    - 替换型号: 锡镀层型号为53261-71。

    常见问题与解决方案


    1. 问题: 连接器无法牢固锁定。
    - 解决方案: 确认所有部件装配到位,并按规范调整锁紧窗口。

    2. 问题: 部分插针不对齐。
    - 解决方案: 检查插针的平行度和平坦度,确保它们满足规范要求。
    3. 问题: 焊接后出现松动。
    - 解决方案: 重新焊接并确保焊点在标准范围内,避免错位。

    总结和推荐


    综上所述,Molex的PicoBlade 1.25毫米连接器凭借其紧凑设计、高可靠性以及广泛的兼容性,在电子设备的内部连接中表现出色。它不仅能满足日常使用的需求,还能在极端环境下保持稳定的性能。因此,强烈推荐在各类消费电子产品、通讯设备及汽车电子系统中采用此款连接器。

532617006参数

参数
额定电流 1A
间距-配接 1.25mm
防护等级 -
针脚数 6pin
触头镀层 - 配接
颜色 -
类型 Detent Lock,Header
排数 1
触头镀层厚度 - 配接 380nm
长*宽*高 12.65mm(长度)*3.4mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

532617006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

532617006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 532617006 532617006数据手册

532617006封装设计

查看详情并下载
Symbol
Footprint
3D Model
