首页  >  产品百科  >  522710479

522710479

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距4p FPC插座 FPC连接器, FFC/FPC SMT系列, 单排, 表面, 焊接
供应商型号: 14M-522710479
供应商: 云汉优选
标准整包数: 1

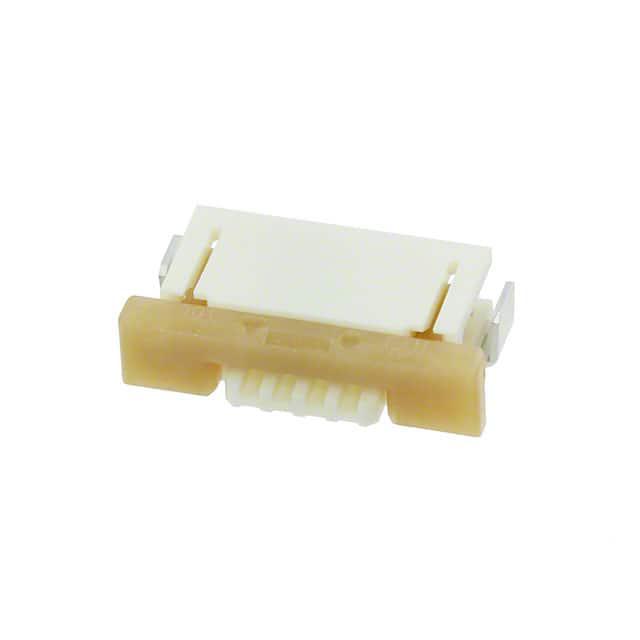

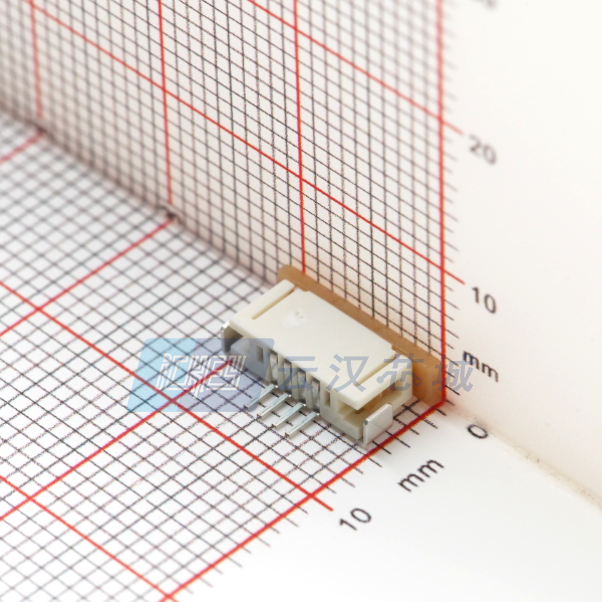

MOLEX FFC/FPC连接器 522710479

522710479概述


    产品简介


    Easy-On FFC/FPC 连接器 是一款高性能的柔性扁平电缆(FFC)和柔性印刷电路板(FPC)连接器,适用于各种需要高效、可靠连接的应用场景。该连接器采用1.00mm的精细间距设计,具有滑动式操作结构,使其易于安装和拆卸。Easy-On 系列是Molex公司的一款畅销产品,以其卓越的耐用性和可靠性而闻名。

    技术参数


    | 参数 | 数值 |

    | 接触最大电流 | 0.5A |
    | 最大电压 | 50V |
    | 电路数 | 4 |
    | 材料 - 金属 | 磷青铜 |
    | 材料 - 电镀 | 锡-铋 |
    | 材料 - 绝缘体 | 尼龙 |
    | 连接器高度 | 3.00mm |
    | 极化方式 | 对PCB极化 |
    | 操作温度范围 | -40°C 至 +85°C |
    | 配合高度 | 3.00mm |
    | 接触耐久性(最大循环次数)| 30次 |
    | 材质 - 终端电镀 | 锡-铋 |
    | 母线材料 | 尼龙 |

    产品特点和优势


    Easy-On FFC/FPC 连接器 的独特之处在于其1.00mm的精细间距设计,以及采用锡-铋合金进行电镀处理,确保了出色的导电性能和耐腐蚀性。滑动式操作结构不仅简化了安装过程,还提高了插拔的便捷性和安全性。此外,该连接器具备高达30次的耐用性,能够在极端条件下长时间保持稳定运行,非常适合于要求严格的工业自动化和消费电子产品中。

    应用案例和使用建议


    应用案例
    - 便携式医疗设备:利用其紧凑的设计和高可靠性,在设备内部进行复杂线路的连接。
    - 工业机器人:能够承受频繁的插拔操作,并在不同温度下保持稳定的连接性能。
    - 消费电子产品:适用于笔记本电脑、手机等设备,便于集成且保证美观。
    使用建议
    - 在安装过程中要确保接触点无灰尘或油污,避免影响电连接的稳定性。
    - 定期检查连接器的磨损情况,以确保长期的使用效果。
    - 注意环境温度变化,确保工作温度处于规定的范围内。

    兼容性和支持


    Easy-On FFC/FPC 连接器设计为与多种FPC和FFC跳线兼容,支持的型号包括15167、15267 和 98267。Molex公司为该系列提供详尽的技术文档和全面的支持服务,包括现场安装指导和技术咨询,以确保用户能够顺利使用该产品并最大化其效能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时感到卡顿 | 清理接触点,确保无尘无污 |
    | 长时间使用后信号衰减 | 检查接头是否有磨损,必要时更换 |
    | 设备工作温度超出规定范围 | 选择合适的安装位置,调整散热措施 |

    总结和推荐


    综上所述,Easy-On FFC/FPC 连接器 是一款设计精良、性能卓越的产品,其在紧凑尺寸、耐用性和可靠性方面表现突出,适合用于各种复杂应用场景。无论是便携式医疗设备、工业机器人还是消费电子产品,都能够通过使用此连接器实现高效稳定的连接。鉴于其广泛的适用性和出色的表现,我们强烈推荐将Easy-On FFC/FPC连接器作为首选产品之一。

522710479参数

参数
板上高度 3mm
触头镀层 铋,锡
端接 焊盘
针脚数 4pin
额定电流 500mA
连接器/触头类型 底部
扁平柔性类型 FPC
外壳颜色 自然色
间距 1mm
长*宽*高 10.3mm(长度)*7.4mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

522710479厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522710479数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522710479 522710479数据手册

522710479封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.6645
10+ ¥ 1.6368
30+ ¥ 1.2946
100+ ¥ 1.0912
300+ ¥ 0.9987
1000+ ¥ 0.9247
库存: 1556
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.66
