09484088

厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 3.96mm 1 8pin 5A 1.52μm 锡 通孔安装 7.8232mm(宽度)*11.92mm(高度)
供应商型号:
供应商:
标准整包数: 0

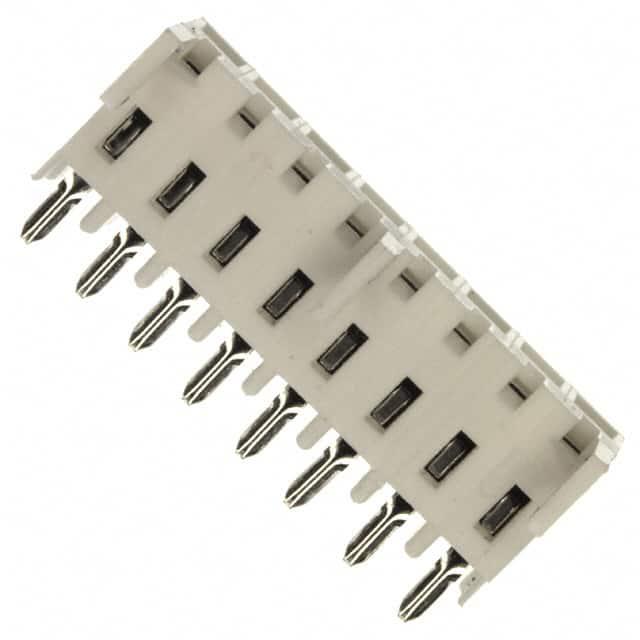

MOLEX 矩形连接器 - 针座 - 插座/母插口 09484088

09484088概述


    产品简介


    产品类型:
    本手册描述的产品为KK 156系列连接器。它是一种专门用于电路板组装的接插件,适用于多种电器和电子设备中。
    主要功能:
    KK 156系列连接器主要用于PCB(印制电路板)组装,通过不同类型的终端接触件实现电气连接。根据不同的装配方式(如顶部进入、直角安装),提供多种选项以满足特定需求。
    应用领域:
    这些连接器广泛应用于通信设备、工业控制、汽车电子等领域,能够提供可靠、稳定的电气连接,是现代电子系统设计中的关键组件之一。

    技术参数


    - 材料:
    - 插座:聚酯材料,UL 94V-0等级防火认证,自然色(白色)

    - 表面处理:
    - 197 = 整体回流焊无光泽锡,厚度最小0.00152mm/0.000060英寸
    - 208 = 选择性金镀层,厚度最小0.00038mm/0.000015英寸;选择性锡镀层,厚度最小0.00254mm/0.000100英寸;整体镍底镀层,厚度最小0.00127mm/0.000050英寸
    - 228 = 选择性金镀层,厚度最小0.00076mm/0.000030英寸;选择性锡镀层,厚度最小0.00254mm/0.000100英寸;整体镍底镀层,厚度最小0.00127mm/0.000050英寸
    - 909 = 整体锡镀层,厚度最小0.00254mm/0.000100英寸
    - 产品规格:
    - PS-08-50
    - 包装:
    - 见图表
    - 其他规格:
    - 连接力低,顶部和直角组装时可使用单弹簧触点(终端编号4244)
    - 焊接能力:当部件在230°C温度下焊接5秒后,每个焊接面至少95%被光滑连续的粘附涂层覆盖。更多信息见SMES-152
    - 可以沿中心线0.156英寸堆叠
    - 符合PS-45499-002标准中的B类要求

    - 尺寸:
    - 规格 C 的尺寸范围:0.145英寸(公差+/-0.002英寸)

    产品特点和优势


    - 多样化应用:
    KK 156系列连接器适用于多种装配方式(如顶部进入、直角安装),提供了广泛的适用性。

    - 可靠性高:
    这些连接器采用了高质量的材料和先进的加工工艺,确保了连接器在长时间使用下的稳定性和可靠性。
    - 兼容性强:
    不同的表面处理选项和多种终端选项,使其能够灵活匹配各种不同的电气和机械需求。

    应用案例和使用建议


    应用案例:
    该连接器在汽车电子、通信设备和工业控制设备中得到广泛应用。例如,在汽车电子系统中,它们可以作为多路连接器,提供可靠的数据传输和电力分配。
    使用建议:
    - 在进行焊接操作前,建议检查焊接温度和时间,以确保达到制造商规定的覆盖率要求。
    - 根据具体应用需求选择合适的表面处理和终端类型,以确保最佳性能。

    兼容性和支持


    - 兼容性:
    KK 156系列连接器支持多种类型的连接方式和终端配置,具有较高的兼容性,适合与其他多种电子元器件和设备一起使用。

    - 支持和服务:
    每个批次的产品都有详细的文档和支持,如果在使用过程中遇到问题,可以通过技术手册中提供的信息寻求帮助,或者联系制造商获得技术支持。

    常见问题与解决方案


    - Q: 如何确定焊接温度和时间?
    - A: 参考制造商提供的手册,通常建议焊接温度为230°C,时间为5秒。

    - Q: 如何确保连接器表面处理的质量?
    - A: 使用显微镜检查,确保所有表面都被均匀覆盖并达到制造商的厚度要求。

    - Q: 在哪些条件下不应使用此连接器?
    - A: 避免在超过其额定温度范围的情况下使用,或者在腐蚀性环境中长期暴露。

    总结和推荐


    总结:
    KK 156系列连接器是一款高性能、高可靠性的电子元器件,具有多样化的应用和良好的兼容性。它们特别适用于需要高可靠性连接的场合。
    推荐:
    强烈推荐此系列产品,特别是在对电气连接的稳定性有严格要求的应用中。制造商提供了详尽的技术支持和维护服务,确保用户能够充分发挥连接器的优势。

09484088参数

参数
颜色 -
额定电流 5A
触头镀层 - 配接
类型 Locking Ramp,Receptacle
排数 1
触头镀层厚度 - 配接 1.52μm
针脚数 8pin
间距-配接 3.96mm
防护等级 -
长*宽*高 7.8232mm(宽度)*11.92mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09484088厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09484088数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09484088 09484088数据手册

09484088封装设计

查看详情并下载
Symbol
Footprint
3D Model
