首页  >  产品百科  >  1204061035

1204061035

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: N-1204061035
供应商: 云汉优选
标准整包数: 1
MOLEX 圆形线缆 1204061035

1204061035概述

    Ultra-Lock 2.0 (M12) 双端接头线缆技术手册

    1. 产品简介

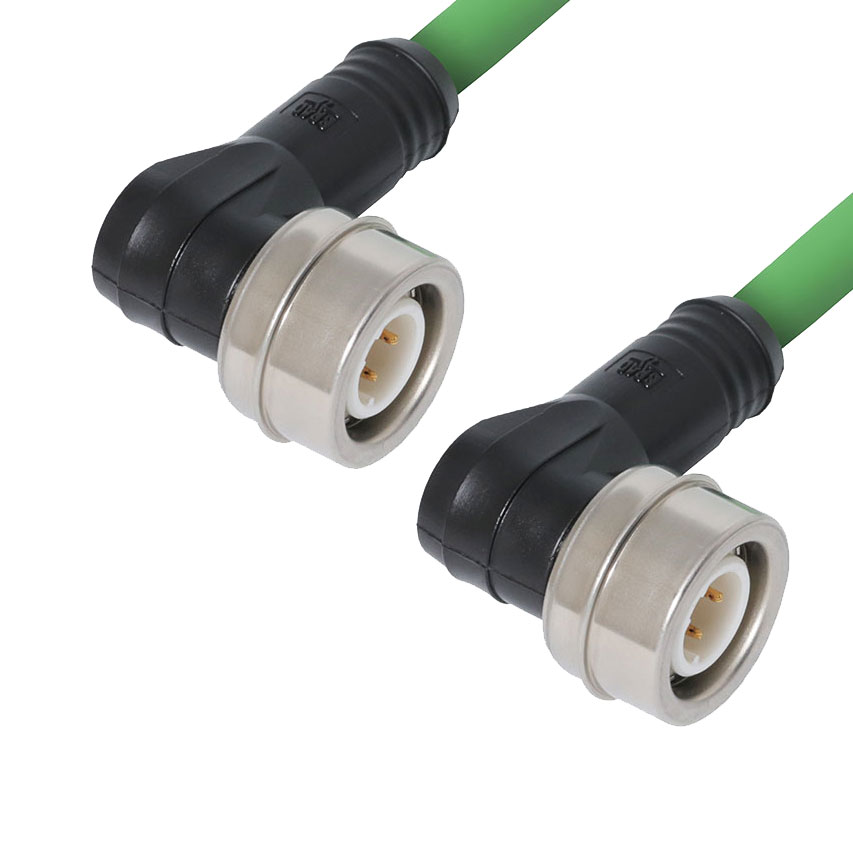

    Ultra-Lock 2.0 (M12) 是一款工业级圆形双端接头线缆,特别适用于需要高度可靠连接的应用场景。它具有4个极,采用D码设计,配备90°的公头连接器(两端均为公头)。这款线缆支持PROFINET Cat5e标准,适合使用PUR电缆材料,提供绿色配色,总长度为5.0米。该产品的应用范围广泛,涵盖了工厂自动化、机器对机器通信、工业物联网等领域。

    2. 技术参数


    | 类别 | 参数 |

    | 电气 | 最大电流:4A
    最大电压:250V
    电缆直径:6.80mm(0.268英寸)
    电缆长度:5.0米(16.40英尺)
    工作温度:-40°C 至 +85°C |
    | 物理 | IP等级:IP67, IP69K
    插针数:4
    电缆类型:UL 21215
    线规:22 AWG
    导体材料:黄铜
    连接器主体材料:TPC
    耦合螺母材料:无
    防护材料:聚氨酯(PUR) |
    | 认证 | UL认证:E361772
    IPC-62474认证
    中国RoHS合规
    欧盟ELV不相关
    低卤素状态未通过IEC 61249-2-21审查 |

    3. 产品特点和优势


    Ultra-Lock 2.0 (M12) 双端接头线缆具备以下特点和优势:
    - 高可靠性:通过IP67/IP69K防护等级,能够在极端环境下保持稳定的工作性能。
    - 高传输速率:支持PROFINET Cat5e标准,确保高速数据传输。
    - 耐用性强:使用坚固的黄铜导体和聚氨酯(PUR)材料,提高了产品的使用寿命。
    - 方便安装:采用90°推拉锁紧式耦合方式,易于安装且稳固不易松动。
    - 多种兼容性:支持多种协议标准,如PROFINET,适合多类工业应用。

    4. 应用案例和使用建议


    Ultra-Lock 2.0 (M12) 主要应用于自动化生产线、机器人控制系统、工业网络等。例如,在一台自动化装配线上,该线缆用于连接控制器与电机,确保稳定的数据传输。为了优化使用效果,建议:
    - 在高温或潮湿环境中使用时,注意防护措施。
    - 定期检查连接器是否紧固,避免接触不良。

    5. 兼容性和支持


    Ultra-Lock 2.0 (M12) 支持多种工业标准协议,包括PROFINET,能与其他符合相同标准的设备兼容。厂商提供了详尽的技术支持文档和客户咨询服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查接头是否紧固;确认电缆没有损坏 |
    | 无法正常锁定 | 确认耦合方式正确;尝试重新推拉锁紧 |
    | 电源不稳定 | 确认电源输入符合标准;检查连接器接触情况 |

    7. 总结和推荐


    总体而言,Ultra-Lock 2.0 (M12) 双端接头线缆凭借其卓越的性能、广泛的适用性和出色的耐用性,成为工业应用中的理想选择。其强大的连接能力及高可靠性,使其在市场上具有显著的竞争优势。推荐在严苛环境下的工业自动化项目中优先选用此款产品。

1204061035参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

1204061035厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1204061035数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1204061035 1204061035数据手册

1204061035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 52.7456 ¥ 448.3376
24+ $ 51.2528 ¥ 435.6488
库存: 6
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1345.01
