1200270106

产品分类: 圆形线缆
厂牌: MOLEX
产品描述: Brad from Molex 传感器执行器电缆, 120027系列, 3芯, M8转无终端接头
供应商型号: 2243227
供应商: 海外现货
标准整包数: 1

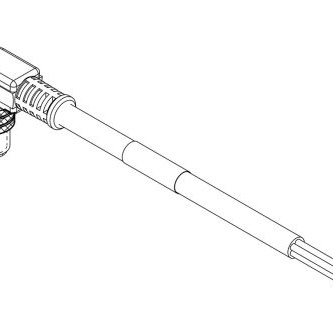

MOLEX 圆形线缆 1200270106

1200270106概述


    产品简介


    本产品是一款高性能M8插头(Male Plug),专为工业自动化、机器人系统及机械设备设计。M8插头提供3、4或5极选项,可满足不同应用场景的需求。其设计符合IEC 61076-2-104标准,具有高可靠性、防水防尘等级(IP67)和宽温度范围。广泛应用于自动化控制、工业通信、传感器连接等领域。

    技术参数


    - 额定电压:
    - 3个接触点:60V AC/DC
    - 4个和5个接触点:30V AC/DC
    - 电流容量: 3A(所有接触点适用)
    - 保护等级: IP67(完全防止灰尘进入并能承受短时间浸水)
    - 工作温度: -25°C 至 +80°C
    - 电缆信息: 提供多种电缆选项,包括PVC和PUR材质,适用于静态和动态环境。例如,PUR黑色电缆可耐温-40°C至+80°C。
    - 电缆长度范围:
    - 0.1米至30米可选
    - 长度公差根据特定规格:例如,30米长公差为+610毫米。
    - 连接器材料: 插针为镀金铜合金(Au Over Ni),外壳为镍镀层黄铜。

    产品特点和优势


    1. 模块化设计: 提供3、4、5极版本,适应多种应用需求。
    2. 高可靠性: 防水防尘等级达到IP67,适合恶劣环境。
    3. 快速插拔: 角度设计便于安装,支持90°弯角。
    4. 耐用性: 经测试具备高机械强度和抗冲击能力。
    5. 广泛应用: 适合工业自动化、机器人及轨道交通等领域。

    应用案例和使用建议


    应用案例
    1. 工业机器人: M8插头用于机器人的信号传输,确保高效稳定的数据交换。
    2. 传感器连接: 在工业传感器网络中,M8插头可用于连接各类模拟或数字传感器。
    3. 汽车生产线: 在汽车制造过程中,M8插头可用于设备间信号和电源连接。
    使用建议
    1. 环境选择: 根据具体工作环境选择合适的电缆材质(如低温适用的PUR电缆)。
    2. 布线规范: 确保电缆弯曲半径符合要求,避免过紧导致损坏。
    3. 定期检查: 建议定期清洁插针并检查密封圈,以保证长期可靠运行。

    兼容性和支持


    - 兼容性: 该M8插头与市面上主流的M8接插座兼容,可实现无缝连接。
    - 技术支持: 提供详尽的技术文档及客服支持,协助用户解决安装及调试中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针接触不良 | 检查插针是否清洁,重新插拔一次 |
    | 防护等级不足 | 确保安装时密封圈完好无损 |
    | 电缆长度不够 | 根据需要定制更长电缆 |

    总结和推荐


    总体而言,这款M8插头以其卓越的性能、广泛的应用范围和良好的性价比,成为工业自动化领域的优选产品。特别适合需要高可靠性和易维护性的应用场景。强烈推荐用于机器人、传感器及工业设备间的信号和电源连接。对于追求稳定性和耐用性的用户,此款产品无疑是最佳选择。

1200270106参数

参数
长*宽*高 200cm(长度)
包装方式 散装

1200270106厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1200270106数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1200270106 1200270106数据手册

1200270106封装设计

查看详情并下载
Symbol
Footprint
3D Model
