1205010230

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: ET-4204524
供应商: 海外现货
标准整包数: 1
MOLEX 圆形线缆 1205010230

1205010230概述

    Micro-Change (M12) Double-Ended Cordset 技术手册解析

    1. 产品简介

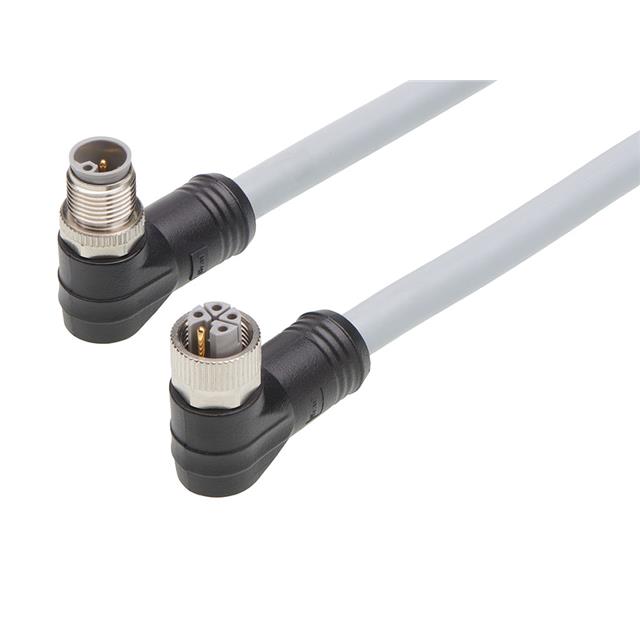

    Micro-Change (M12) 双头电缆组件是一种高性能的圆形工业连接器系统,适用于各种严苛的工业环境。该产品采用5极设计,L码编码,具有坚固耐用的特点。两端均为Micro-Change (M12) 连接器,其中一端为90度弯角的雌性连接器,另一端为90度弯角的雄性连接器。采用16 AWG电线,带有灰色TPU材质的WSOR护套,总长度为15.0米(49.21英尺)。该产品广泛应用于自动化设备、工厂自动化、机器人技术和汽车制造业等领域。

    2. 技术参数


    - 型号:1205010230
    - 系列编号:120501
    - 认证:
    - IPC 1752A Class C/D
    - IEC-62474
    - 欧盟RoHS符合第6(c)项豁免
    - 防护等级:IP67
    - 最大电压:63V
    - 最大电流:12.0A
    - 电缆直径:8.60毫米(0.338英寸)
    - 电缆长度:15.0米(49.21英尺)
    - 颜色:灰色
    - 电缆材料:UL 21215标准,TPU材质
    - 接头材料:接触件为黄铜,插针镀金
    - 耦合螺母材料:镀镍黄铜
    - 密封圈材料:FKM材质
    - 温度范围:-25°C至+85°C

    3. 产品特点和优势


    - 高可靠性:采用防尘防水设计(IP67),可在恶劣环境中稳定工作。
    - 易安装:螺纹耦合设计便于快速安装和拆卸。
    - 多功能性:适用于多种自动化设备和机器人系统,提供多种电气特性和尺寸选择。
    - 环保合规:符合多项环保标准,如欧盟RoHS、REACH SVHC等。
    - 长寿命:选用高品质材料,确保长期稳定性能。

    4. 应用案例和使用建议


    应用案例:
    - 自动化设备:用于机器人的通信和供电系统,实现数据传输和控制信号传递。
    - 工厂自动化:适用于各种生产线上,保障高效、可靠的连接。
    - 汽车制造业:用于电动汽车充电站的电源和数据传输。
    使用建议:
    - 布线管理:确保电缆路径安全,避免机械损伤。
    - 环境适应:根据使用环境选择合适的电缆长度,避免过长导致额外的弯曲和损坏。
    - 定期检查:定期检查连接器的密封性和接头是否松动,以确保长期可靠运行。

    5. 兼容性和支持


    该产品具有良好的兼容性,可与其他标准Micro-Change (M12) 连接器系统配合使用。厂商提供全面的技术支持和服务,包括安装指导、维护和维修服务,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 问题:连接不稳定,信号质量差。
    - 解决方案:检查电缆是否有损坏或弯曲,确保耦合螺母完全拧紧。
    - 问题:接触电阻大。
    - 解决方案:检查接触表面是否干净,必要时重新插拔连接器以恢复接触。
    - 问题:防水性能不佳。
    - 解决方案:确认密封圈正确安装,定期检查O型圈是否老化失效。

    7. 总结和推荐


    总体来看,Micro-Change (M12) 双头电缆组件是一款性能优越、可靠性高的工业级连接器。它不仅具有出色的环境适应能力和高可靠性,还具备多种接口和电气特性,适用于广泛的工业应用。强烈推荐用于需要在恶劣环境中保持稳定通信和供电的自动化系统。

1205010230参数

参数
49.2' (15.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

1205010230厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1205010230数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1205010230 1205010230数据手册

1205010230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 206.0086 ¥ 1740.7728
10+ $ 192.1666 ¥ 1623.8079
25+ $ 107.2675 ¥ 906.4107
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1740.77
