2195630011

产品分类:
厂牌: MOLEX
产品描述:
供应商型号: 900-2195630011-ND
供应商: Digi-Key
标准整包数: 1
MOLEX  2195630011

2195630011概述


    产品简介

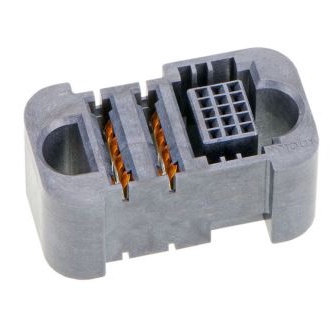

    这款电子元器件是一款垂直插接式插座装配,主要用于电源连接器领域。它特别设计用于连接电路板上的信号和电源线路,以实现高密度的连接需求。这类产品广泛应用于消费电子、通信设备、工业自动化控制设备及医疗设备等领域。

    技术参数


    | 参数 | 规格 |

    | 外壳材料 | LCP UL94, V-0, 黑色 |
    | 接脚材料 | 高导电铜合金 |
    | 表面处理 | 1.27 µm(50 µin)镍镀层整体,尾部及接触区选择性锡镀层(2.54 µm, 100 µin),接触区选择性金镀层(0.762 µm, 30 µin) |
    | 包装方式 | 按照包装规范2141140001-PK进行盘装 |
    | 符合标准 | RoHS要求 |
    | 插头适配型号 | Molex插头219562XXXX-SD |
    | 尾部设计 | 符合针脚 |
    | 功率端子润滑 | 是 |
    | 应用规范 | 2141130000-AS(仅限符合针脚) |
    | 工作环境温度 | 商业级:-20°C到75°C |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘电阻 | ≥1000 MΩ@500V DC |

    产品特点和优势


    - 材料质量高:采用LCP UL94,V-0阻燃等级材料,确保防火安全;黑色外壳提供更好的机械强度。
    - 高性能接触区:通过镍、锡和金的选择性电镀工艺提高导电性能,延长使用寿命。
    - 高导电性:高导电铜合金接脚可确保优异的电流传输效率。
    - 符合行业标准:产品完全符合RoHS环保要求。
    - 兼容性强:专为Molex插头219562XXXX-SD设计,确保稳定连接。
    - 可靠的设计:垂直插接式设计便于集成在紧凑空间中。
    - 维护简便:产品表面处理确保长时间使用后的可靠性和低维护需求。

    应用案例和使用建议


    本款电子元器件在多种设备中得到广泛应用,例如移动电话、计算机主板和服务器等,特别是在需要高可靠性且结构紧凑的应用场合。
    使用建议:
    1. 在安装前,务必检查插座和插头的所有尺寸和公差,以确保正确的装配。
    2. 确保电路板厚度在1.58 mm至18.78 mm之间,以满足设计要求。
    3. 对于需要重新工作的区域,应预留额外的空间。
    4. 在布局设计时,考虑到电源线路的对齐,确保接触面积最大。

    兼容性和支持


    该产品兼容Molex插头219562XXXX-SD,并且在安装和使用过程中,可以联系Molex官方获取技术支持。Molex公司还提供相关的应用指南和售后服务,确保客户在使用过程中的顺畅体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入插座 | 检查接触区是否有异物,确保清洁且无变形。 |
    | 插座过热 | 检查电路板负载是否超过设计值,必要时调整电路板布局。 |
    | 接触电阻过高 | 重新清洁接触区域,必要时更换新的插座。 |
    | 插拔次数过多导致接触不良 | 检查插座和插头的磨损情况,必要时更换新的插座或插头。 |

    总结和推荐


    综合上述信息,这款垂直插接式插座装配表现出优秀的机械和电气性能,适用于多种严苛的工作环境,同时提供了多种配置选择,满足不同客户的需求。鉴于其卓越的性能、可靠性和广泛的应用领域,我们强烈推荐使用这款产品。此外,Molex公司的优质服务和支持也为其增添了一份保障。

2195630011参数

参数
包装方式 托盘

2195630011厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2195630011数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX 2195630011 2195630011数据手册

2195630011封装设计

查看详情并下载
Symbol
Footprint
3D Model
