22415092

产品分类:
厂牌: MOLEX

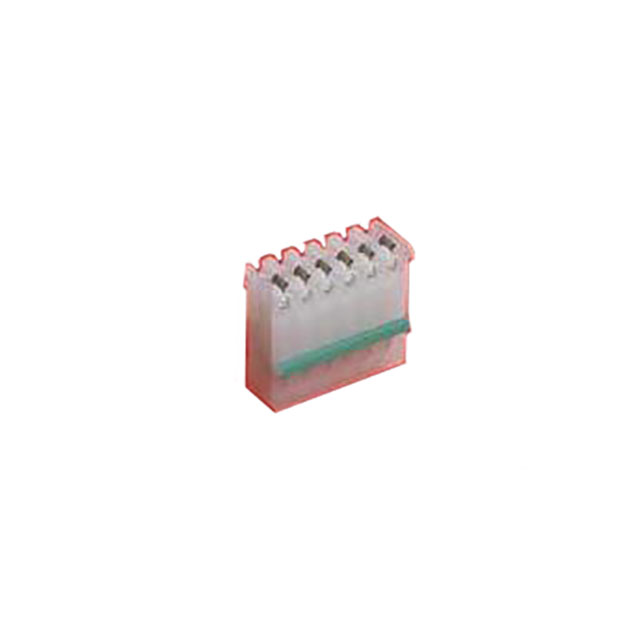

产品描述: Conn IDC Connector F 9 POS 2.54mm IDT RA Cable Mount KK® Bag
供应商型号: 22415092
供应商: 云汉优选
标准整包数: 1
MOLEX  22415092

22415092概述


    产品简介


    本产品为Molex公司的KK® IDT双悬臂触点电子元器件,具有9个电路,采用镀锡(Sn)工艺,适用于穿通式(Feed-Through)连接。它设计用于24根绞线及固态线缆,具有绝缘层和表面涂层处理。此产品主要用于电子设备内部的信号传输和电力分配,在通信设备、工业控制设备、计算机系统等领域有着广泛的应用。

    技术参数


    - 电路数量(加载后):9个
    - 颜色-树脂:自然色
    - 耐用性(最大插拔次数):5次
    - 阻燃等级:94V-2
    - 性别标识:雌性
    - 接触材料:磷青铜
    - 电镀材料(接触面):锡
    - 电镀材料(端接面):锡
    - 树脂材料:尼龙
    - 行数:1行
    - 包装类型:袋装
    - 额定工作温度范围:0°C 至 +75°C
    - 针距(插配接口):2.54mm (0.100")
    - 电压-最大值:250V
    - 电流-最大值:4A

    产品特点和优势


    这款KK® IDT双悬臂触点电子元器件具备卓越的电气性能和耐用性。其独特的双悬臂设计提高了接触可靠性,同时能够承受高达5次的插拔操作,非常适合需要频繁插拔的应用场合。此外,其出色的耐热和阻燃特性确保了产品在恶劣环境下的稳定运行。

    应用案例和使用建议


    该产品广泛应用于各种电子设备中,特别是在需要高可靠性的场合,如通信设备、工业控制系统和计算机系统。根据手册中的指导,建议在安装时使用专用的插入工具以确保连接质量。对于复杂的连接需求,可以考虑使用手动或半自动的终端机来完成绝缘位移操作,以提高生产效率。

    兼容性和支持


    该产品支持与各类符合24AWG线径标准的电缆进行连接,适用性强。制造商提供了详尽的技术文档和支持服务,包括《应用工具规范》文件,详细描述了如何使用相关工具正确安装。对于任何非产品合规性的问题,用户可以通过访问制造商官网的“联系我们”部分获取帮助。

    常见问题与解决方案


    1. 问题:无法准确设定插入工具的高度?
    - 解决方案:查阅《应用工具规范》文件,按照指示设置正确的压接高度。

    2. 问题:出现过热现象?
    - 解决方案:检查是否有不良接触,确保电线正确连接并保持适当的冷却通风条件。

    总结和推荐


    总体来看,这款KK® IDT双悬臂触点电子元器件凭借其出色的电气性能和耐用性,在众多同类产品中脱颖而出。尤其适合需要高可靠性和环境适应性的应用场景。如果您正在寻找一款性能稳定且易于安装的产品,强烈推荐选择这款KK® IDT双悬臂触点电子元器件。

22415092参数

参数
长*宽*高 13.97mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

22415092厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22415092数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX 22415092 22415092数据手册

22415092封装设计

查看详情并下载
Symbol
Footprint
3D Model
