首页  >  产品百科  >  475940002

475940002

产品分类: 用于IC/晶体管的插座
厂牌: MOLEX
产品描述: Conn LGA Socket SKT 1366 POS 1.01mm Solder ST Thru-Hole Tray
供应商型号:
供应商:
标准整包数: 0

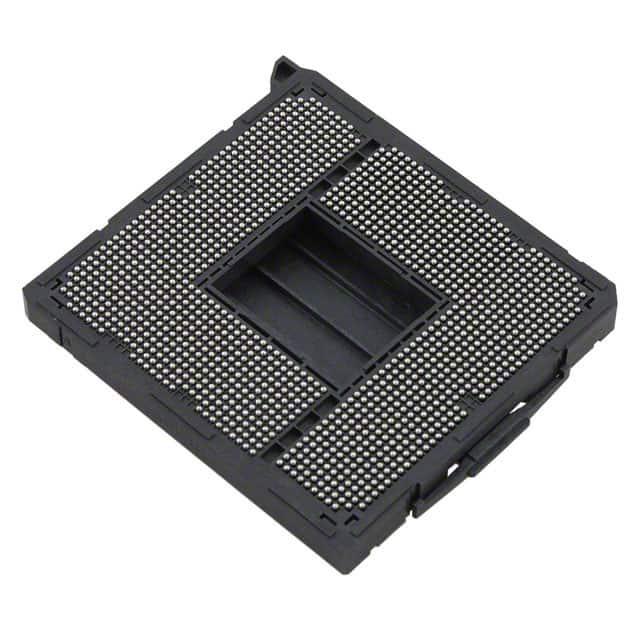

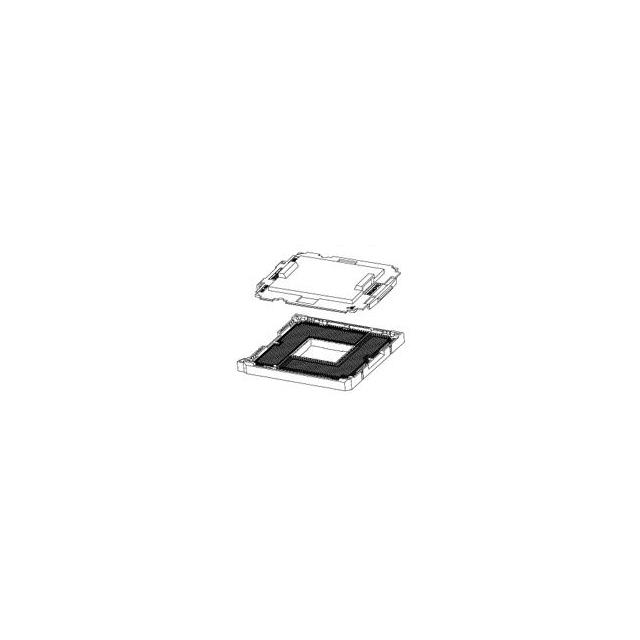

MOLEX 用于IC/晶体管的插座 475940002

475940002概述

    电子元器件技术手册:Molex 47594-0002 服务器CPU插座

    1. 产品简介


    产品类型:处理器插座
    主要功能:为服务器CPU提供可靠的插槽接口
    应用领域:服务器、数据中心、高性能计算系统

    2. 技术参数


    - 电路数:1366(加载),最大1366
    - 树脂颜色:黑色
    - 耐久性(最大插拔次数):30次
    - 阻燃等级:UL 94V-0
    - 金属材料:铜合金
    - 接触点电镀:金(0.762µm)
    - 终端电镀:镍(1.270µm)
    - 树脂材料:高温热塑塑料
    - 净重:10.000g
    - 插配间距:1.02mm
    - 最大电流:每个触点0.8A
    - 最大电压:5V
    - 焊接工艺数据:最高温度250°C,最长持续时间3秒
    - 最大循环次数:1次
    - 操作温度范围:-40°C到+88°C

    3. 产品特点和优势


    - 高可靠性:具备30次插拔耐久性,确保长时间稳定运行
    - 低电阻设计:金(0.762µm)和镍(1.270µm)电镀,降低信号传输损耗
    - 高精度触点:1.02mm插配间距,适用于服务器CPU的高密度需求
    - 环境适应性强:操作温度范围宽,可在极端环境中使用
    - 环保材料:符合RoHS、ELV、REACH标准,无SVHC成分,支持低卤素要求

    4. 应用案例和使用建议


    - 应用案例:适用于英特尔Xeon系列服务器CPU,如Xeon E5-2600 v2/v3
    - 使用建议:
    - 确保焊接过程中的温度和时间控制,避免过度加热
    - 在安装过程中,确保插座的正确对齐和均匀压力,以避免损坏
    - 定期进行清洁和检查,确保良好的接触效果

    5. 兼容性和支持


    - 兼容性:与英特尔Xeon系列服务器CPU完全兼容
    - 支持:Molex公司提供详细的用户指南和技术支持服务,可访问官方网站获取最新信息
    - 联系信息:如有任何非产品合规问题,请访问“联系我们”部分获取帮助

    6. 常见问题与解决方案


    - 问题1:插拔过程中发生接触不良
    解决方案:检查插座和CPU是否有灰尘或污渍,重新清洁后再尝试插拔
    - 问题2:焊接后出现断线
    解决方案:确保焊接过程中的温度和时间符合规范,避免过热损伤
    - 问题3:插拔次数超出规定
    解决方案:定期更换插座,确保系统的长期稳定运行

    7. 总结和推荐


    综合评估:Molex 47594-0002是一款专为服务器CPU设计的高性能插座,具备高可靠性、高精度触点和良好的环境适应性。适合用于需要高稳定性和可靠性的服务器和数据中心环境。强烈推荐使用。

475940002参数

参数
长*宽*高 50mm(长度)*50mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,托盘

475940002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

475940002数据手册

厂牌 PDF简要描述 下载
MOLEX 用于IC/晶体管的插座 MOLEX 475940002 475940002数据手册

475940002封装设计

查看详情并下载
Symbol
Footprint
3D Model
