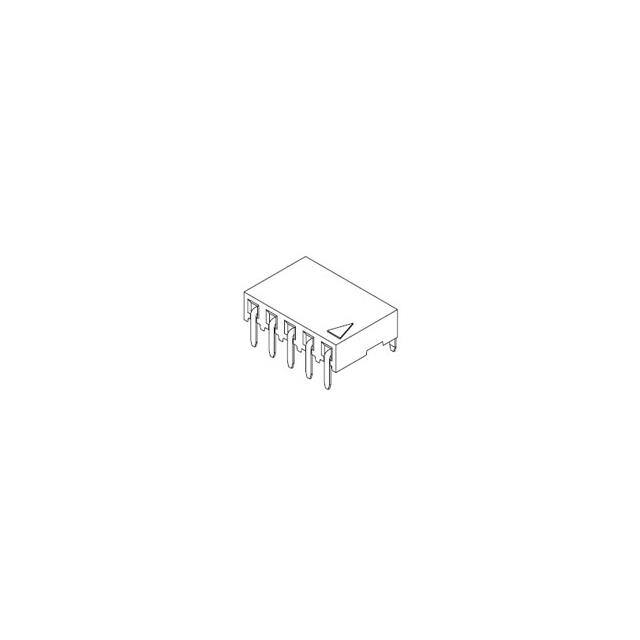

901481312

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2.54mm 1 12pin 3A 760nm 金 黑色 通孔安装 30.48mm(长度)*8.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 插座/母插口 901481312

901481312概述


    产品简介


    C-Grid III单排水平PCB连接器
    C-Grid III单排水平PCB连接器是一种用于电路板连接的电子元器件。其主要功能是通过提供可靠的电气连接,实现不同PCB板之间的信号传输。该连接器广泛应用于各种消费电子、工业控制、通信设备等领域。

    技术参数


    - 材质:
    - 接触片镀磷青铜(见第2页)
    - 外壳材料为聚酯(PBT),含15%玻璃纤维填充,符合UL94-V0标准,颜色为黑色;或者尼龙(PA4/6),含30%玻璃纤维填充,符合UL94-V0标准,颜色为自然色。
    - 引脚长度:
    - 对于0.635 mm² [0.025 in²] 的公头插针,长度应在5.65 mm [0.222 in] 到7.00 mm [0.276 in]之间以确保良好的接触。
    - 焊盘厚度:
    - PCB厚度为1.6 mm。
    - 引脚配置:
    - 引脚直径为0.50 mm [0.020 in]。
    - 接触区域电镀:
    - 镀镍(0.38到0.64微米[0.000015"到0.000025"])并在接触区镀金(3到5微米[0.00012"到0.00020"])。
    - 引脚类型:
    - 直针,可选择镀锡(1.0到2.5微米[0.00004"到0.00010"])或镀镍金(1.27到1.78微米[0.00005"到0.00007"])。


    产品特点和优势


    C-Grid III单排水平PCB连接器具有以下几个显著的特点和优势:
    - 可靠性高:采用镀磷青铜接触片,确保了长期使用的可靠性和耐用性。
    - 多样化配置:可以根据具体需求选择不同的引脚数量和尺寸,灵活适应各种应用场景。
    - 结构紧凑:适合空间受限的设计,能够帮助工程师实现更紧凑的PCB布局。
    - 抗干扰性强:优质的材料和结构设计能够有效降低信号干扰,提升系统的稳定性。
    - 环保节能:符合多项国际标准,适用于绿色电子产品制造。

    应用案例和使用建议


    C-Grid III连接器广泛应用于各种PCB设计中,特别是在需要高密度布线的应用场景中表现出色。例如,在消费电子设备如智能手机、平板电脑,以及工业自动化设备中,这种连接器能够提供稳定的信号传输路径。
    使用建议:
    1. 焊接工艺:确保焊接温度和时间适中,避免过度加热导致材料损坏。
    2. 防尘措施:建议在非使用状态下添加防尘罩或使用专用保护套,以防止灰尘进入影响电气性能。
    3. 热管理:在高功率应用场景下,应考虑增加散热措施,以延长连接器的使用寿命。

    兼容性和支持


    C-Grid III单排水平PCB连接器与大多数常见的PCB制程兼容。此外,厂商提供详细的技术支持文档和售后服务,以便客户在使用过程中获得必要的指导和支持。

    常见问题与解决方案


    1. 引脚松动:检查焊接是否到位,必要时重新焊接。如果多次出现松动情况,可能需要调整引脚的插入力度或检查引脚材料是否损坏。
    2. 信号不稳定:确认接触片是否清洁且无氧化。如发现有氧化现象,可使用无水酒精轻轻擦拭。
    3. 无法插入PCB孔:核对PCB孔径是否符合规格,必要时请厂家提供技术支持。

    总结和推荐


    C-Grid III单排水平PCB连接器以其高可靠性、灵活性和多样化的配置,在众多应用场景中表现优异。其易于集成和高效信号传输的特点使其成为众多电子设计工程师的首选。鉴于其卓越的性能和广泛的适用性,我们强烈推荐在相关项目中使用此产品。

901481312参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
类型 Push-Pull,Receptacle
间距-配接 2.54mm
排数 1
针脚数 12pin
触头镀层 - 配接
额定电流 3A
长*宽*高 30.48mm(长度)*8.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,管装
