09483116

厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 3.96mm 1 11pin 4.5A 380nm 金 通孔安装
供应商型号:
供应商:
标准整包数: 0

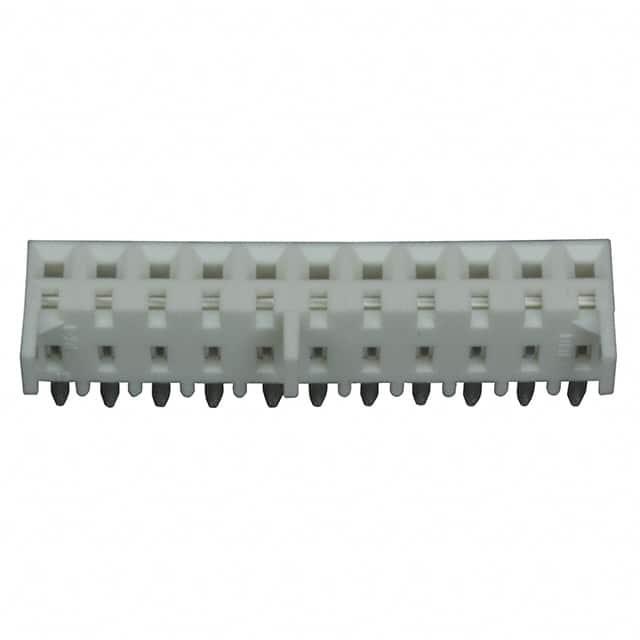

MOLEX 矩形连接器 - 针座 - 插座/母插口 09483116

09483116概述

    电子元器件产品技术手册:KK 156 PCB ASSY

    1. 产品简介


    KK 156 系列是专为PCB(印刷电路板)设计的一种电子元器件,其核心部件包括Housing(外壳)、终端接触器及相关的包装组件。这些组件主要用于提供机械稳定性和电气连接。该系列适用于多种应用场景,包括但不限于消费电子、工业自动化和通信设备。

    2. 技术参数


    - 材料:
    - 外壳:聚酯,UL 94V-0阻燃等级,自然色(白色)

    - 表面处理:
    - (197):整体回流焊锡镀层,光亮纯锡厚度不小于0.00152 mm,镍层厚度不小于0.00127 mm
    - (208):选择金镀层,厚度不小于0.00038 mm,选择纯锡镀层,厚度不小于0.00254 mm,整体镍底层厚度不小于0.00127 mm
    - (228):选择金镀层,厚度不小于0.00076 mm,选择纯锡镀层,厚度不小于0.00254 mm,整体镍底层厚度不小于0.00127 mm
    - (909):整体纯锡镀层,厚度不小于0.00254 mm
    - 产品规格:
    - 零件号:PS-08-50

    - 包装:
    - 使用PK-41815-001托盘包装
    - 焊锡能力:
    - 在230°C温度下焊接5秒,每个焊接面至少覆盖95%并保持平滑连续附着。

    - 堆叠方式:
    - 组件可以以3.96 mm(0.156 in)的中心线间距端到端堆叠
    - 尺寸和公差:
    - 见下表

    | 尺寸 | 公差 |

    | C (单位:mm) | ± 0.25 |
    | D (单位:mm) | ± 0.01 |
    | H (单位:mm) | ± 0.38 |

    3. 产品特点和优势


    - 高可靠性:采用了UL 94V-0阻燃材料,确保产品在高温和恶劣环境中依然具有可靠的机械和电气性能。
    - 多样化的连接方式:可适应多种组装需求,包括顶部接入、右角度装配等。
    - 卓越的焊接性能:良好的焊锡能力和表面处理确保了高效的电气连接稳定性。
    - 耐用性强:经过严格测试验证,满足特定的机械和电气标准。

    4. 应用案例和使用建议


    - 消费电子产品:适合应用于智能手机、平板电脑等便携式设备,其紧凑的设计能有效节省空间。
    - 工业自动化:在工业控制和自动化设备中,KK 156 系列组件可以确保长时间稳定运行,提高系统的可靠性和效率。
    - 通信设备:由于其出色的电气性能,KK 156 系列特别适用于通讯基础设施中的高频信号传输。
    使用建议:
    - 在组装过程中应注意正确的插入方向,确保连接正确无误。
    - 为了延长使用寿命,建议定期检查焊接部位的状态,确保其牢固和可靠。

    5. 兼容性和支持


    - 兼容性:KK 156 系列与其他主流电子元器件和设备高度兼容,适配广泛。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括故障排除和定期维护。

    6. 常见问题与解决方案


    - 问题1:焊接后表面未完全覆盖
    - 解决方案:重新调整焊接温度或时间,确保焊锡完全覆盖焊接表面。
    - 问题2:连接不良
    - 解决方案:检查连接器的方向和插入深度,确保正确安装。
    - 问题3:组件掉落
    - 解决方案:检查堆叠间距是否符合规定,调整至正确的堆叠位置。

    7. 总结和推荐


    总体而言,KK 156 系列是一种高性能、多用途的电子元器件,适用于广泛的行业应用。其优异的焊接性能、可靠性以及广泛的适用范围使其在市场上具有很高的竞争力。鉴于其多功能性和可靠性,强烈推荐使用此系列产品以提升电子产品的整体质量和性能。

09483116参数

参数
防护等级 -
排数 1
针脚数 11pin
触头镀层 - 配接
额定电流 4.5A
类型 Locking Ramp,Receptacle
颜色 -
触头镀层厚度 - 配接 380nm
间距-配接 3.96mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09483116厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09483116数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09483116 09483116数据手册
