1727040184

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: D-Sub Backshells 25pin 银色
供应商型号: 1727040184-ND
供应商: Digi-Key
标准整包数: 1
MOLEX D-Sub 连接器 1727040184

1727040184概述

    FCT Metal Backshell for D-Sub Connector 技术手册

    1. 产品简介

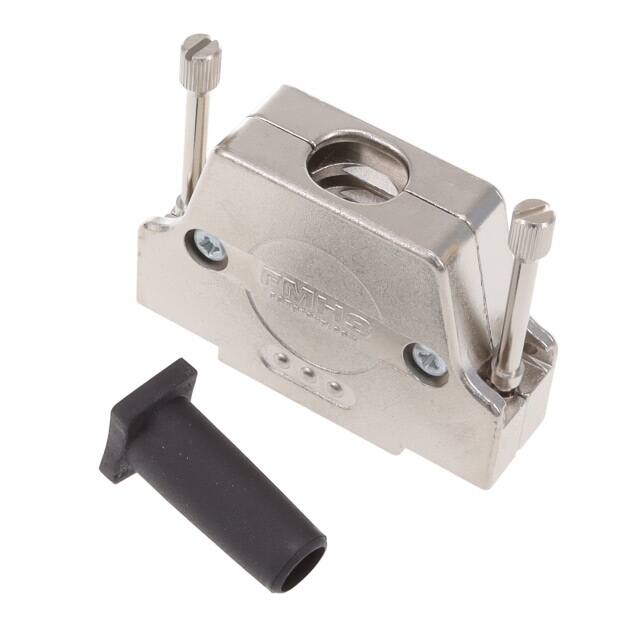

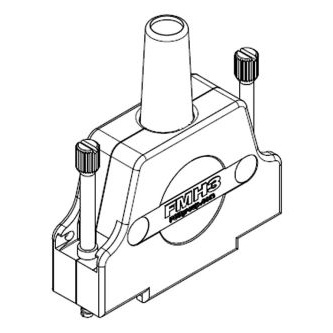

    FCT Metal Backshell for D-Sub Connector 是一款专为D-Sub连接器设计的金属背壳,型号为1727040184。该产品属于坚固耐用型金属系列,适用于工业、通信、医疗等多个领域的高可靠性连接需求。背壳具有直电缆出口,并配备橡胶套和#4-40凹螺纹锁紧拇指螺丝,可有效提高连接的稳固性和防水防尘性能。

    2. 技术参数


    以下是FCT Metal Backshell for D-Sub Connector的关键技术参数:
    - 材料:背壳采用锌合金压铸,橡胶套为热塑弹性体(TPE),螺丝为黄铜。
    - 防护等级:无防水防尘等级。
    - 屏蔽:采用整体金属屏蔽。
    - 适用电缆直径:9.00-11.00mm。
    - 温度范围:工作温度范围为-35°C到+100°C。
    - 磁性:具备磁性。
    - 安装方式:通过凹螺纹拇指螺丝锁定。
    - 重量:净重77.200g。
    - 标准:符合IEC-62474和IEC 61249-2-21标准。
    - 认证:欧盟RoHS合规,含铅,但符合6(c)豁免;中国RoHS合规。

    3. 产品特点和优势


    - 坚固耐用:采用高强度锌合金材料,能够在恶劣环境下长期稳定运行。
    - 可靠屏蔽:整体金属屏蔽设计,有效防止电磁干扰。
    - 安装便捷:采用凹螺纹拇指螺丝锁定方式,方便快速安装和拆卸。
    - 广泛兼容:适用于多种D-Sub连接器型号,尤其适合D-Sub Size 3。
    - 环境适应性强:宽广的工作温度范围,适应各种工业应用环境。

    4. 应用案例和使用建议


    FCT Metal Backshell for D-Sub Connector 广泛应用于工业控制、通信系统、医疗设备等领域。例如,在工业控制系统中,背壳可以保护内部电路不受外部电磁干扰影响,同时增强连接器的机械强度,防止意外松脱。
    使用建议:
    - 在安装过程中,确保螺丝拧紧至推荐扭矩值(40 Ncm)以确保最佳稳定性。
    - 定期检查电缆接口,确保无灰尘和水汽进入,维持背壳的良好防护性能。
    - 针对特殊应用环境,如极端高温或低温环境,需选用合适材料以确保背壳正常工作。

    5. 兼容性和支持


    FCT Metal Backshell for D-Sub Connector 可与FCT D-Sub系列连接器完美匹配。厂商提供全面的技术支持,包括产品咨询、安装指导和技术培训,确保客户能够顺利部署和使用产品。此外,厂商还提供详细的维护文档和常见问题解答,便于客户自行解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时螺丝难以拧紧 | 确保螺丝孔无杂质,适当使用润滑剂 |
    | 背壳出现腐蚀 | 使用后及时清洁并涂防锈油 |
    | 连接器信号不稳定 | 检查背壳屏蔽情况,确保接地良好 |

    7. 总结和推荐


    FCT Metal Backshell for D-Sub Connector 是一款高性能、坚固耐用的D-Sub连接器附件,特别适用于工业自动化、通信系统等需要高可靠性的应用场景。其独特的整体金属屏蔽设计和便捷的安装方式使其在市场上具备较强的竞争力。强烈推荐在需要高可靠性连接的应用环境中使用该产品。

1727040184参数

参数
排数 -
触头镀层 -
外壳材料 -
针脚数 25pin
类型 D-Sub Backshells
颜色 银色
端接 -
额定电流 -
零件状态 在售
包装方式 散装

1727040184厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1727040184数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1727040184 1727040184数据手册
