1727040030

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Female Sockets,Receptacle 焊盘 2 27pin Steel,Tin Plated 5A 金 绿色 面板安装
供应商型号: Q-1727040030
供应商: 期货订购
标准整包数: 50

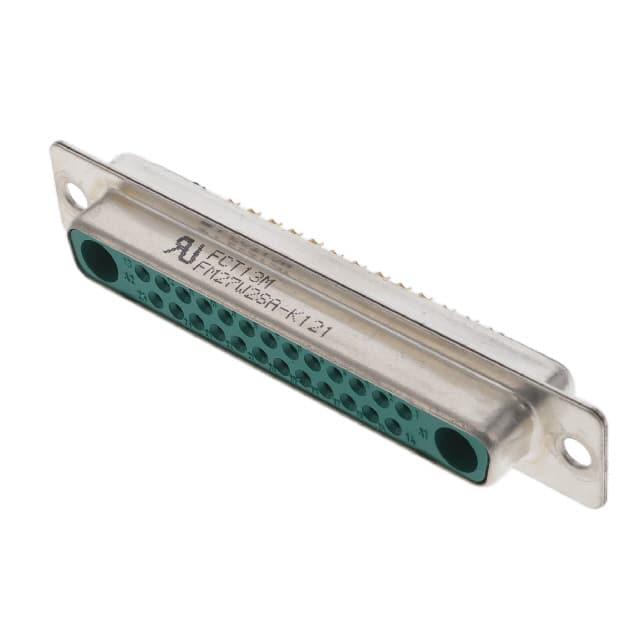

MOLEX D-Sub 连接器 1727040030

1727040030概述

    FCT Mixed Layout D-Sub Connector 技术手册

    产品简介


    FCT Mixed Layout D-Sub连接器是一种多用途的电子元件,主要应用于需要高可靠性的工业和通信设备中。该连接器具有直式设计,采用焊接杯固定方式,适用于25个信号触点的最大负载,最多可达27个电路。该连接器采用了镀金镍磷合金涂层和镀锡壳体材料,以提供优良的导电性和耐腐蚀性。

    技术参数


    - 产品型号:1727040030
    - 系列编号:172704
    - 状态:活跃
    - 产品类别:D-Sub连接器
    - 最大电路数:27
    - 负载电路数:25
    - 接触材料:铜合金
    - 绝缘材料:PBT树脂
    - 外壳材料:钢
    - 额定电流:7.5A
    - 插拔寿命:500次
    - 工作温度范围:-55°C 至 +130°C
    - 防护等级:IP20
    - 触点镀层:金过镍磷合金
    - 壳体镀层:镀锡
    - 焊杯固定方式
    - 接口间距:2.84mm(匹配界面)/ 2.84mm(端接界面)
    - 电线规格:AWG 20
    - 包装方式:纸箱
    - 净重:15.100克

    产品特点和优势


    1. 耐用性:插拔寿命高达500次,适用于频繁操作的工业环境。
    2. 可靠性:采用优质材料和镀层,确保长时间使用中的稳定性能。
    3. 宽温范围:工作温度范围为-55°C至+130°C,适合各种恶劣的工作环境。
    4. 兼容性强:可与多种其他电子元器件配套使用,便于系统集成。
    5. 环保认证:符合RoHS和REACH标准,有助于环境保护。

    应用案例和使用建议


    - 工业自动化:在自动化设备中,可用于控制信号传输,实现精确控制。
    - 通讯设备:作为接口连接器,广泛应用于通信基站、路由器等设备。
    - 医疗设备:在高精度测量仪器中,用于数据传输和供电。
    使用建议:
    - 在安装时,应保证所有电线正确连接到相应的焊杯位置,避免短路。
    - 定期检查插头的清洁度,防止灰尘和杂质影响电气性能。
    - 确保电缆尺寸适配,避免因不合适的线径导致连接不良。

    兼容性和支持


    该产品与多种D-Sub连接器及相关的电子元器件兼容,可直接配合使用。厂商提供了详细的用户手册和技术支持服务,以便客户在使用过程中遇到任何问题时能够快速得到帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方法:确保所有电线均正确连接并压紧,避免松动。
    2. 问题:插拔寿命短。
    - 解决方法:定期检查连接器的清洁度,避免灰尘积累。
    3. 问题:信号传输不稳定。
    - 解决方法:检查连接器的接触部位是否有锈蚀或损坏,必要时更换新的连接器。

    总结和推荐


    总体而言,FCT Mixed Layout D-Sub连接器是一款高度可靠且性能优异的电子元件,尤其适合工业自动化和通信设备等领域。其出色的耐久性、兼容性和环保特性使其在市场上具备较强的竞争力。我们强烈推荐此款产品给对性能和可靠性有较高要求的用户。
    如果您在使用过程中有任何疑问,欢迎随时联系我们的技术支持团队。

1727040030参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 27pin
类型 Female Sockets,Receptacle
颜色 绿色
端接 焊盘
额定电流 5A
排数 2
安装方式 面板安装
零件状态 在售
包装方式 散装

1727040030厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1727040030数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1727040030 1727040030数据手册

1727040030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 81.53
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 4076.5
