522710469

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距4p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: J-522710469
供应商: 云汉优选
标准整包数: 20

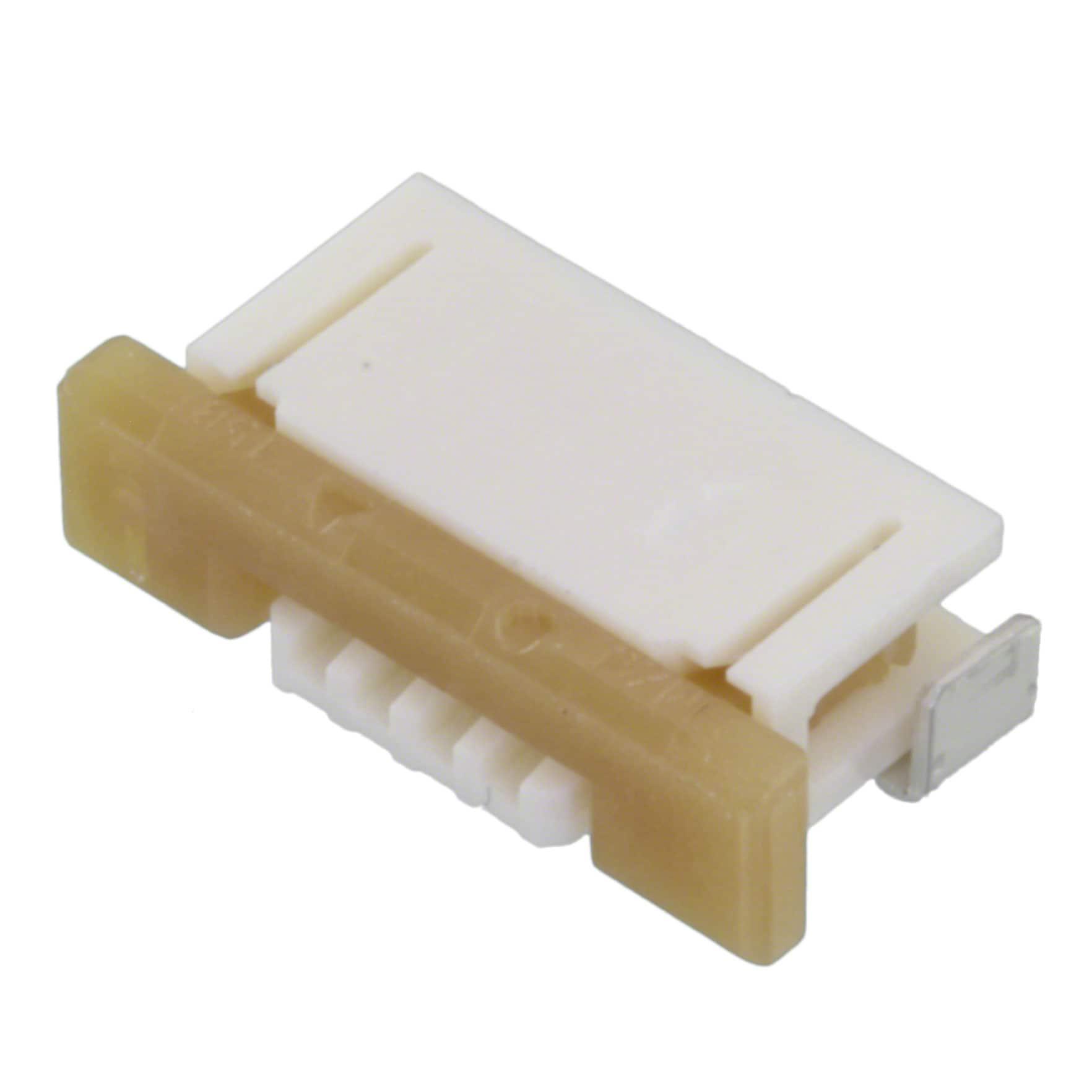

MOLEX FFC/FPC连接器 522710469

522710469概述

    Easy-On FFC/FPC Connector 技术手册

    1. 产品简介


    Easy-On FFC/FPC 连接器是一种用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)的连接器,适用于多种电子设备。这类连接器通常应用于消费电子产品、通信设备、工业控制和医疗设备等领域,因为它们能够实现可靠的信号传输和电源分配,同时占用较小的空间。

    2. 技术参数


    | 参数 | 描述 |

    | 类型 | Easy-On FFC/FPC 连接器 |
    | 接触点材质 | 磷青铜 |
    | 接触点电镀 | 镀金 |
    | 终端电镀 | 锡 |
    | 树脂材料 | 尼龙 |
    | 接触位置 | 底部接触 |
    | 电路数量 | 4个 |
    | 载流能力 | 最大0.5A |
    | 工作电压 | 最大50V |
    | 堆叠方式 | 不可堆叠 |
    | 操作温度范围 | -40°C 至 +85°C |
    | 配合高度 | 3.00mm |
    | 位距 | 1.00mm |
    | 极化 | 是 |
    | 可焊表面 | 是 |

    3. 产品特点和优势


    - 低功耗: 易于集成,占用空间小,适合便携式设备。
    - 高可靠性: 经过严格的耐用性测试,最多可达30次插拔循环。
    - 易用性: 滑块设计方便插拔,降低安装难度。
    - 安全标准: 符合多项国际标准,如RoHS、REACH等,确保环保安全。
    - 兼容性: 兼容各类FFC/FPC电缆,适用于多种设备。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品: 手机、平板电脑等设备中的显示屏与主板之间的连接。
    - 通信设备: 设备内部各模块之间的信号传输。
    - 工业控制: 控制系统中的信号传输。
    使用建议:
    - 确保正确的电路配置: 在安装前,仔细检查电路数是否符合要求。
    - 注意环境条件: 使用时要注意温度范围,避免高温或低温环境对连接器造成损害。
    - 正确的插入和拔出: 使用滑块进行正确操作,避免损坏连接器。

    5. 兼容性和支持


    - 兼容性: 与1.00mm位距的FFC/FPC电缆兼容。
    - 支持和维护: 提供厂商支持文档和技术咨询服务,以确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔不顺畅 | 确保滑块操作正确且无灰尘和异物干扰。 |
    | 导电不良 | 检查接触点是否有氧化或腐蚀,必要时清洁或更换。 |
    | 连接不稳定 | 确保连接器和插座正确安装并牢固固定。 |

    7. 总结和推荐


    Easy-On FFC/FPC 连接器凭借其高可靠性、易用性和安全性,在多个应用领域展现出显著的优势。它不仅符合多种国际标准,还能有效满足设备的小型化和高效化需求。强烈推荐在各种需要可靠连接的设备中使用这一产品。

522710469参数

参数
针脚数 4pin
间距 1mm
额定电流 500mA
板上高度 3mm
外壳颜色 自然色
连接器/触头类型 底部
扁平柔性类型 FPC
触头镀层
端接 焊盘
长*宽*高 11mm(长度)*7.4mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

522710469厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522710469数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522710469 522710469数据手册

522710469封装设计

查看详情并下载
Symbol
Footprint
3D Model
