875683043

厂牌: MOLEX

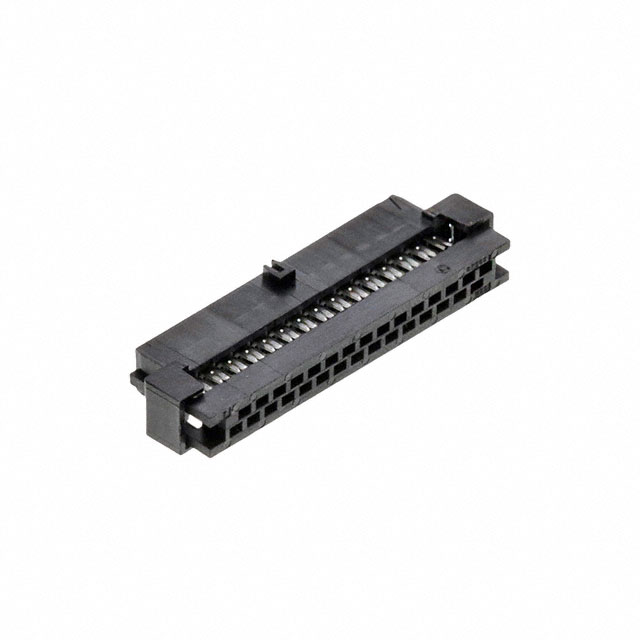

产品描述: 28 AWG Receptacle 2mm 2 30pin 380nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 36.65mm*5.5626mm*5.87mm
供应商型号: 875683043
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 自由悬挂/面板安装 875683043

875683043概述


    产品简介


    本手册描述的是由莫仕电子科技有限公司(Molex Electronic Technologies, LLC)生产的2mm双排IDT插座。这种插座主要用于高密度连接场合,具有优良的电气特性和机械性能,适用于各种电子设备和通信系统。该插座的设计使其能够在严格的工业环境下提供可靠稳定的连接性能,广泛应用于汽车电子、通讯设备、医疗设备、工业控制等领域。

    技术参数


    - 材料规格:插座外壳采用PBT玻璃纤维填充UL94V-0黑色塑料,触点材料为铜合金。
    - 镀层选项:提供了三种不同的镀层选择:
    - 镀金3 - 接触区域为3至15微米,IDT区域为75微米锡镀层,覆盖在50微米镍镀层上。
    - 镀金4 - 接触区域为30微米,IDT区域为75微米锡镀层,覆盖在50微米镍镀层上。
    - 镀金5 - 接触区域为2微米,IDT区域为75微米锡镀层,覆盖在50微米镍镀层上。
    - 电镀要求:所有规格均为非指定公差。
    - 尺寸:标准尺寸见附图,具体型号可参考表1。
    | 尺寸 | 电路数量 | A尺寸 | B尺寸 | C尺寸 | D尺寸 | E尺寸 |
    ||
    | 10 | 10 | 16.65| 8.00 | 14.90| 11.65| 10.55|
    | 12 | 12 | 18.65| 10.00| 16.90| 13.65| 12.55|
    | 14 | 14 | 20.65| 12.00| 18.90| 15.65| 14.55|
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 可靠的电气性能:通过特殊的结构设计和高性能材料的应用,确保了产品在复杂电磁环境下的稳定运行。
    - 多功能锁定机制:提供了多种锁定选项,包括极化键和锁定坡道,增强了连接的安全性和稳定性。
    - 适应性强:适用于不同电路规模和应用场合,特别适合于需要高密度连接的场景。
    - 易用性:设计合理,易于安装和维护,方便用户快速完成产品组装。

    应用案例和使用建议


    根据手册中的描述,该插座可以应用于各种电子设备中,例如汽车电子、通讯设备、医疗设备、工业控制等。在使用过程中,应注意以下几点以优化其性能:
    - 确保连接的电缆符合标准要求,如AWG #28,UL2651和UL2678标准。
    - 安装时确保接触良好,避免由于接触不良导致信号衰减或损坏。
    - 使用单独采购的应力缓解装置来增强连接的耐用性,具体参照文档SD-87569-008。

    兼容性和支持


    - 兼容性:该插座兼容所有米尔格里德插头,适用于电路范围为2.50mm到4.20mm的匹配长度。
    - 支持和服务:厂家提供了详细的技术文档和售后支持,用户可通过官方渠道获得进一步的技术指导和帮助。

    常见问题与解决方案


    1. 问题:如何确保连接稳定?
    - 解答:在安装过程中,严格按照手册要求进行操作,确保接触面清洁且无杂质,使用适当的工具和正确的安装顺序。
    2. 问题:更换不同镀层是否影响电气性能?
    - 解答:不同的镀层对电气性能有一定的影响,具体效果需参考相关实验数据。建议用户根据自身需求选择合适的镀层选项。

    总结和推荐


    综上所述,这款2mm双排IDT插座具有良好的电气性能、可靠性及多功能锁定机制,适用于多种高密度连接的应用场景。如果您正在寻找一种能够满足复杂工业环境需求的高品质连接器,那么这款产品将是一个不错的选择。强烈推荐在相关项目中使用。

875683043参数

参数
针脚数 30pin
线规 28 AWG
触头镀层
颜色 黑色
间距 2mm
排数 2
电缆端接 IDC
触头镀层厚度 380nm
类型 Receptacle
长*宽*高 36.65mm*5.5626mm*5.87mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘
