首页  >  产品百科  >  5047541100

5047541100

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 11pin 黑色 750μm FPC 200mA 金 底部 贴片安装 4.8mm(长度)*3.3mm(高度)
供应商型号: TS-5047541100
供应商: 海外现货
标准整包数: 5000

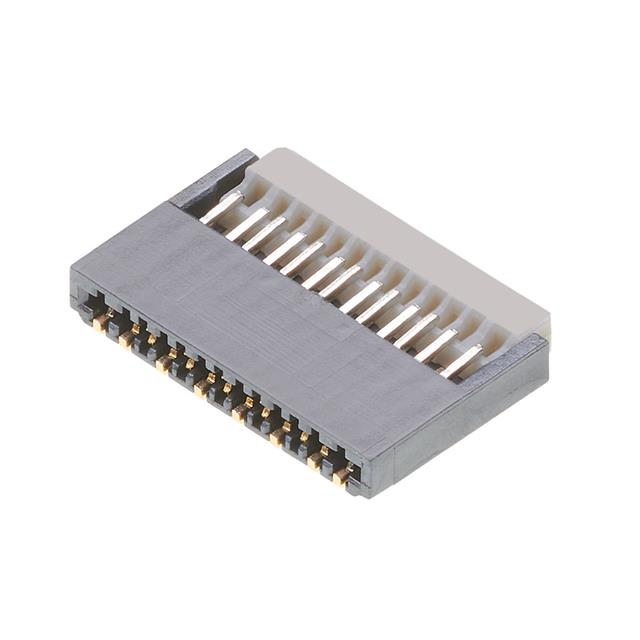

MOLEX FFC/FPC连接器 5047541100

5047541100概述


    产品简介


    本手册涵盖了适用于0.3mm间距柔性印刷电路(FPC)连接器的技术要求。这类连接器广泛应用于消费电子、医疗设备、汽车电子等领域,是实现设备间信号传输的关键组件。它们以其紧凑的设计、可靠的机械结构和优秀的电气性能,在各种恶劣环境下仍能保持稳定运行。

    技术参数


    温度范围
    - 最大允许电压:50V (AC rms / DC)
    - 最大允许电流:0.2A
    - 使用温度范围:-40°C至+105°C
    电气性能
    - 接触电阻:最大100毫欧姆
    - 绝缘电阻:最小50兆欧姆
    - 耐压强度:交流250V(有效值),无弧光或绝缘破坏
    机械性能
    - FPC保持力:根据不同的极数,保持力在1.1到8.2公斤力之间
    环境性能
    - 操作温度范围:-40°C至+105°C
    - 温度循环测试:-55°C至+105°C,共5个周期
    - 盐雾喷射测试:35°C,相对湿度90%至95%,48小时
    - 湿度测试:40°C,相对湿度90%至95%,96小时
    - 耐寒性:-40°C,96小时

    产品特点和优势


    这款0.3mm间距FPC连接器具有以下显著优势:
    - 高可靠性:能够在极端温度条件下稳定工作。
    - 卓越的机械性能:优异的FPC保持力确保长期稳定的连接。
    - 环境适应性强:能够承受高温、低温、盐雾等恶劣环境。

    应用案例和使用建议


    该连接器适用于多种应用场景,如消费电子设备中的显示器接口、医疗设备中的信号传输模块以及汽车电子控制单元中的传感器接口等。在使用过程中应注意:
    - FPC插入时应确保水平插入,避免斜插导致的短路或变形。
    - 插拔FPC时要均匀用力,避免局部受力导致损坏。

    兼容性和支持


    该连接器与标准的柔性印刷电路板兼容,符合RoHS标准。制造商提供详尽的安装指南和技术支持,确保用户能够正确安装并充分利用产品性能。

    常见问题与解决方案


    1. 接触不良:检查FPC是否插入到位,并确认两端是否对齐。
    2. 保持力不足:可能需要更换FPC或重新调整连接器设置。
    3. 环境适应性问题:根据环境条件调整安装参数,如使用防水保护措施等。

    总结和推荐


    综上所述,这款0.3mm间距FPC连接器在设计、制造和测试方面都表现出色,其高可靠性、卓越的机械性能和广泛的环境适应能力使其成为许多应用的理想选择。对于需要高性能、高可靠性的场合,强烈推荐使用这款产品。

5047541100参数

参数
触头镀层
板上高度 750μm
连接器/触头类型 底部
间距 300μm
额定电流 200mA
端接 焊盘
外壳颜色 黑色
扁平柔性类型 FPC
针脚数 11pin
长*宽*高 4.8mm(长度)*3.3mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

5047541100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5047541100数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5047541100 5047541100数据手册

5047541100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.4831 ¥ 4.1065
40000+ $ 0.4107 ¥ 3.4907
库存: 25000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 20532.5
