1731090641

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Male Pins,Plug 焊盘 2 9pin Steel,Tin Plated 5A 金 通孔安装
供应商型号: 2134886
供应商: 海外现货
标准整包数: 1
MOLEX D-Sub 连接器 1731090641

1731090641概述


    产品简介


    产品名称:FCT D-SUB MINIATURE CONNECTOR
    产品类型: D-Sub微型连接器
    主要功能: 该连接器用于提供多引脚的可靠电连接,广泛应用于电信、工业自动化、医疗设备等多个领域。
    应用领域:
    - 电信设备
    - 工业自动化
    - 医疗设备
    - 军事设备
    - 数据通信系统

    技术参数


    | 参数 | 描述 |

    | 接触点数 | 09, 15, 25, 37 |
    | 材料 | 信号接触点:黄铜镀金
    壳体:钢镀锡
    绝缘体:聚对苯二甲酸丁二醇酯(PBT)-55°C 至 +125°C,UL94V-0等级白色 |

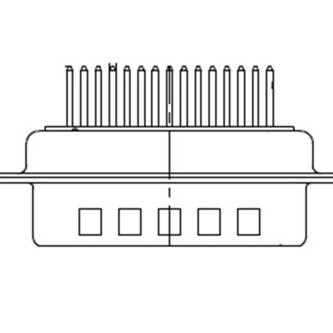

    | 尺寸 | 见尺寸图(图纸号:2195600023) |
    | 电气特性 | 符合 RoHS 标准 |
    | 环境条件 | -55°C 至 +125°C |

    产品特点和优势


    独特功能和优势:
    - 高可靠性:采用优质材料,确保长期稳定的工作性能。
    - 广泛适用性:支持多种接触点数量,适用于不同应用场景。
    - 紧凑设计:微型设计使得它非常适合空间有限的应用环境。
    - 环保标准:符合RoHS标准,适合绿色制造需求。
    - 可靠插拔:接触点设计保证多次插拔后的可靠性和使用寿命。

    应用案例和使用建议


    应用案例:
    - 该连接器广泛应用于数据通信系统中的高速信号传输。例如,在网络路由器中作为关键接口连接组件,确保数据传输的稳定性和可靠性。
    使用建议:
    - 在使用时需注意保持清洁,避免灰尘和污垢影响连接效果。
    - 定期检查接触点状态,确保无磨损和腐蚀现象。
    - 对于特殊环境下的应用,建议进行严格的环境适应性测试。

    兼容性和支持


    兼容性:
    - 该连接器与其他标准D-Sub接口兼容,方便集成到现有系统中。
    支持和维护:
    - 获得官方技术支持,提供详细的安装指南和维护手册。
    - 产品享受保修服务,确保客户无忧使用。

    常见问题与解决方案


    常见问题及解决方法:
    1. 接触不良:
    - 检查连接器是否正确安装且紧固到位。
    - 清洁接触点,去除污垢和氧化层。
    2. 信号传输不稳定:
    - 确认连接器和线缆的质量,选择高品质产品。
    - 检查是否有电磁干扰,如有必要可加装屏蔽措施。
    3. 耐温范围异常:
    - 检查产品是否符合预期工作温度范围,如超出范围可能需要更换。

    总结和推荐


    总结:
    - 优点:
    - 高质量材料和精良设计保证了高可靠性。
    - 多种接触点数量选择满足多样化需求。
    - 紧凑型设计适用于空间受限场合。
    推荐:
    - 推荐在电信、工业自动化等领域使用该连接器,因其卓越的性能和广泛的适用性。
    总之,FCT D-SUB MINIATURE CONNECTOR凭借其高性能和广泛适用性,在众多应用场景中表现优异,是理想的电子元器件选择。

1731090641参数

参数
针脚数 9pin
类型 Male Pins,Plug
颜色 -
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1731090641厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1731090641数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1731090641 1731090641数据手册

1731090641封装设计

查看详情并下载
Symbol
Footprint
3D Model
