2086592440

厂牌: MOLEX
产品描述: Latch Lock,Plug 2mm 2 24pin 100nm 金 通孔安装
供应商型号: 900-2086592440-ND
供应商: Digi-Key
标准整包数: 1

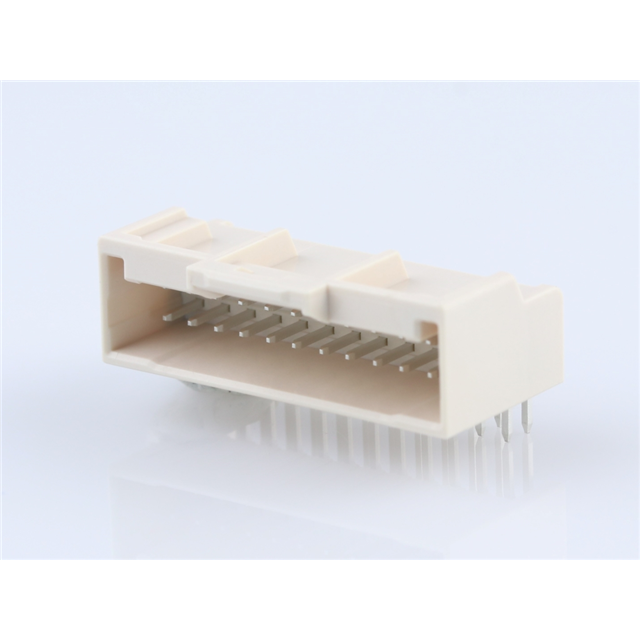

MOLEX 矩形连接器 - 针座 - 插座/母插口 2086592440

2086592440概述

    电子元器件技术手册:iGrid Wire-to-Board Dual-Row系统

    1. 产品简介


    iGrid Wire-to-Board Dual-Row系统是Molex公司推出的一种高效、可靠的连接解决方案。该系统主要用于信号传输和线缆到板的连接,适用于各种电子产品和工业控制系统。主要特点是采用双排设计,具有良好的抗干扰能力和高密度布线,特别适合紧凑型电路板的设计。

    2. 技术参数


    - 产品类型:2.00mm间距,双排插针
    - 电路数量:最大24个电路
    - 材料:插针材料为黄铜,树脂材料为聚酰胺(Polyamide),插针镀层为0.10µm金(Au)
    - 锁紧方式:正向锁定
    - 尾部长度:3.20mm
    - 极化:与插座和PCB极化匹配
    - 温度范围:-40°C至+105°C
    - 电气特性:最大电流2.0A,最高电压250V AC (RMS)/DC
    - 阻燃等级:94V-0
    - 包装:托盘包装

    3. 产品特点和优势


    - 高可靠性:采用通过洞焊接技术,确保长期稳定的工作。
    - 高效连接:2.00mm的间距使得在有限的空间内能够实现高密度布线。
    - 环保材料:采用无卤素材料,符合RoHS标准,绿色环保。
    - 耐用性强:可承受最多30次插拔循环,确保长时间稳定运行。

    4. 应用案例和使用建议


    iGrid Wire-to-Board Dual-Row系统广泛应用于消费电子、通信设备、医疗仪器及工业控制等领域。例如,在自动化控制系统中,它可以作为信号传输的重要组成部分,确保系统的可靠性和稳定性。
    使用建议:
    - 确保正确选择合适的PCB厚度(1.20mm或1.60mm),以避免因安装不当导致的接触不良。
    - 在插拔过程中要小心操作,防止过度弯曲或损坏插针。

    5. 兼容性和支持


    iGrid Wire-to-Board Dual-Row系统与Molex公司的iGrid插座适配器完全兼容,易于组装和拆卸。制造商提供全面的技术支持,包括在线文档、客户支持热线和邮件咨询服务。

    6. 常见问题与解决方案


    - 问题:插针容易折断?
    - 解决方法:检查安装过程是否正确,确保安装工具使用得当。
    - 问题:接触不良?
    - 解决方法:检查插针和插座是否有异物或灰尘,进行清洁处理。

    7. 总结和推荐


    iGrid Wire-to-Board Dual-Row系统凭借其高可靠性、高密度布线和环保特性,成为市场上的一款优秀产品。它适用于多种应用场景,尤其在需要紧凑布局和高可靠性的环境中表现出色。对于寻求高质量连接解决方案的工程师和设计师而言,这是一个值得推荐的选择。

2086592440参数

参数
类型 Latch Lock,Plug
额定电流 -
触头镀层厚度 - 配接 100nm
触头镀层 - 配接
颜色 -
排数 2
间距-配接 2mm
防护等级 -
针脚数 24pin
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

2086592440厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2086592440数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 2086592440 2086592440数据手册

2086592440封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.912 ¥ 24.3698
60+ $ 2.1804 ¥ 18.2469
120+ $ 2.0763 ¥ 17.3758
480+ $ 1.8827 ¥ 15.7562
960+ $ 1.7929 ¥ 15.0044
4920+ $ 1.5978 ¥ 13.3717
库存: 148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.36
