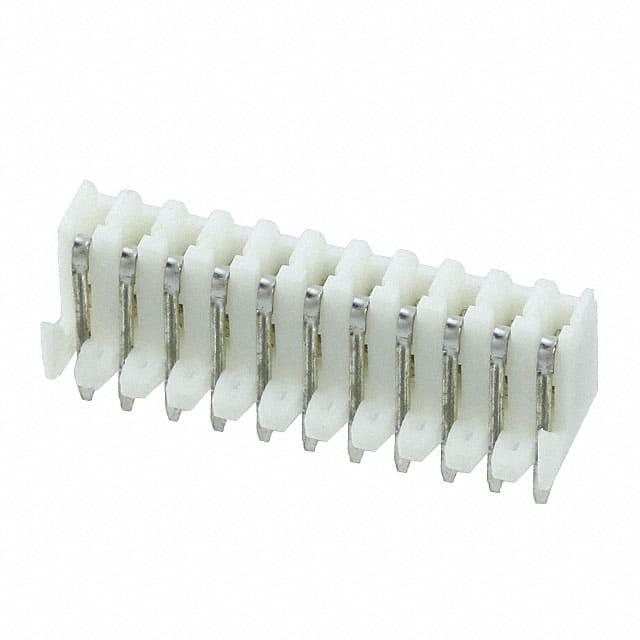

22142114

厂牌: MOLEX
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 1 11pin 2.5A 2.54μm 锡 白色 通孔安装 7.7mm(高度)
供应商型号: Q-22142114
供应商: 期货订购
标准整包数: 1782
MOLEX 矩形连接器 - 针座 - 插座/母插口 22142114

22142114概述

    电子元器件技术手册:4455系列KK 100 PCB组装件

    产品简介


    本技术手册介绍了由Molex Electronic Technologies公司生产的4455系列KK 100 PCB组装件(PCB Assembly)。该产品主要用于电路板连接,确保稳定可靠的电连接。它广泛应用于消费电子产品、工业控制、通信设备等多个领域。

    技术参数


    4455系列KK 100 PCB组装件的关键技术参数如下:
    - 材料:尼龙,UL 94V-0等级,白色。
    - 表面处理:
    - 镀金:最小厚度为0.00038英寸/0.000015英寸。
    - 镀锡:最小厚度为0.00254英寸/0.000100英寸。
    - 镀镍底层:最小厚度为0.00127英寸/0.000050英寸。
    - 包装:遵循标准的包装形式,参见图表。
    - 尺寸:公差符合国际标准,具体细节参见附图。
    - 焊锡性:符合152标准。
    - 堆叠方式:终端可以堆叠,间距为0.100英寸/2.54毫米。
    - 典型PCB厚度:0.062英寸/1.57毫米。
    - 符合要求:满足B级要求,参见PS-45499-002外观规格(不包括突起)。
    - 兼容性:钩形切口可选,具体配置见图表。

    产品特点和优势


    4455系列KK 100 PCB组装件具有以下特点和优势:
    - 高强度材料:采用UL 94V-0等级尼龙材料,具有优异的阻燃性能。
    - 精细加工:表面镀金或镀锡处理,保证长期可靠性。
    - 标准化设计:符合多种标准要求,便于集成到各类电子设备中。
    - 灵活堆叠:终端可按0.100英寸间隔堆叠,节省空间并提高设计灵活性。

    应用案例和使用建议


    4455系列KK 100 PCB组装件在各种应用场景中表现出色。例如,在消费电子产品如智能手机和笔记本电脑中,该组件用于主板和其他子板之间的连接。使用时建议:
    - 在设计过程中考虑堆叠高度,以避免与其他元件冲突。
    - 确保终端焊接工艺符合标准要求,提升连接稳定性。
    - 遵循制造商提供的安装指南,确保正确安装。

    兼容性和支持


    4455系列KK 100 PCB组装件可与多种类型的终端兼容。Molex公司提供详尽的技术支持和维护服务,确保客户在使用过程中能够获得必要的帮助和支持。此外,公司还提供详细的图纸和技术资料,方便用户参考和使用。

    常见问题与解决方案


    1. 问题:终端无法正确插入插座。
    - 解决方法:检查终端与插座是否对齐,并确认插座是否有足够的公差允许终端插入。

    2. 问题:终端接触不良导致信号丢失。
    - 解决方法:重新检查终端的焊接质量,确保所有引脚都牢固焊接在PCB上。
    3. 问题:终端表面出现氧化。
    - 解决方法:使用清洁剂清理终端表面,必要时更换新的终端。

    总结和推荐


    总体而言,4455系列KK 100 PCB组装件凭借其高强度材料、精细加工和标准化设计,在多个应用领域中表现出色。它不仅适用于消费电子产品,还广泛用于工业控制和通信设备等领域。我们强烈推荐使用这款高质量的电子元器件,以确保可靠且稳定的电路连接。

22142114参数

参数
颜色 白色
触头镀层 - 配接
针脚数 11pin
类型 Bottom Entry,Push-Pull,Receptacle
防护等级 -
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
排数 1
长*宽*高 7.7mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

22142114厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22142114数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 22142114 22142114数据手册

22142114封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1782+ ¥ 3.6389
库存: 178200
起订量: 1782 增量: 1782
交货地:
最小起订量为:1782
合计: ¥ 6484.51
直接购买
加入购物车
