0512811898

产品分类:
厂牌: MOLEX
产品描述:
供应商型号: 900-0512811898TR-ND
供应商: Digi-Key
标准整包数: 3000
MOLEX  0512811898

0512811898概述


    产品简介

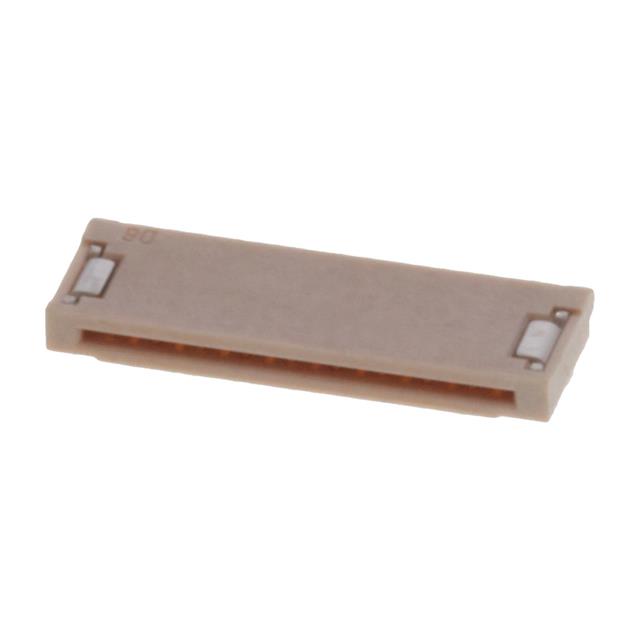

    512811898 型号是一款适用于扁平柔性电缆(FFC)/柔性印刷电路板(FPC)连接的电子元器件。这款0.50毫米间距Easy-On系列连接器设计用于表面贴装和直角安装,采用非零插入力(Non-ZIF)机制,并提供双接触点方式,确保18个电路通道的稳定连接。此外,其镀金(Au)表面处理和1.20毫米的对接高度使得该产品具有较高的耐用性(最多可达20次插拔循环),能在-20°C到+85°C的工作温度范围内正常运行。
    主要功能:
    - 高密度连接:通过0.50毫米的微小间距实现高密度的连接;
    - 表面安装:适合自动化生产线上的批量生产,可减少组装时间和成本;
    - 双接触设计:提高连接可靠性,降低信号损耗,增强抗干扰能力;
    - 宽温域适应:在极端温度下也能保持良好的电气性能;
    - 环保材料:符合欧盟RoHS和低卤素标准,确保无毒无害。
    应用领域:
    这种连接器被广泛应用于各种消费电子产品(如智能手机、平板电脑)、医疗设备、汽车电子系统等领域,能够满足对小型化、高性能连接器的需求。

    技术参数


    | 参数 | 描述 |

    | 电流 - 每个触点最大值 | 0.5安培 |
    | 最大电压 | 50伏 |
    | 接触次数 | 18个 |
    | 工作温度范围 | -20°C至+85°C |
    | 电镀 - 配合面最小厚度 | 0.102μm |
    | 电镀 - 终止面最小厚度 | 1.016μm |
    | 位移量 | 0.50毫米 |
    | 对接高度 | 1.20毫米 |
    | 耐用性(插拔次数最大) | 20次 |

    产品特点和优势


    独特功能:
    - 低插拔力设计:通过非ZIF机制实现低插拔力,易于操作,延长使用寿命;
    - 双重保障:双接触设计提升了电气性能,减少了信号传输过程中的干扰;
    - 坚固耐用:具备超过20次的插拔耐久度,在严苛环境中仍能保持良好性能;
    - 环保认证:符合RoHS及低卤素标准,对环境友好,适用于出口至欧盟等地区的产品。
    市场竞争力:
    这款Easy-On FFC/FPC连接器凭借其紧凑的设计、出色的电气性能以及高可靠性和广泛的应用场景,在众多同类产品中脱颖而出,成为消费电子、工业控制等多个领域的优选解决方案。

    应用案例和使用建议


    根据手册中的说明,这类连接器通常应用于智能穿戴设备、便携式医疗仪器、车载娱乐系统等场合。这些场景不仅需要小尺寸、轻重量的组件,还要求连接器在反复插拔后依然能够保证稳定的性能。针对不同类型的设备,可以采取以下建议以获得最佳效果:
    - 选择合适型号:根据具体应用需求,选择合适的FFC/FPC跳线和配套零件;
    - 注意防护措施:由于部分设备可能在户外或极端条件下工作,建议采用额外的防尘防水保护措施;
    - 定期检测:为了确保长期稳定的性能表现,应定期检查并清洁连接器,避免积灰导致接触不良。

    兼容性和支持


    兼容性:
    512811898型号连接器与一系列的FFC/FPC电缆兼容,例如Premo-Flex FFC/Jumpers 15020和15120等。在选择相关电缆时,请务必参考手册中关于匹配项的具体信息,以确保系统的兼容性和稳定性。
    支持和维护:
    制造商提供了详尽的技术文档和在线支持资源,包括安装指南、故障排查手册等。用户可以在官方网站上查找最新的技术支持资料,遇到任何问题均可联系客户服务部门寻求帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时出现异常噪音 | 检查是否有异物阻碍连接器的正常插入,或者调整接触压力 |
    | 连接信号不稳定 | 确认焊接点是否牢固,以及是否有足够的清洁处理 |
    | 插拔时阻力过大 | 检查是否过热导致内部膨胀,或检查是否有灰尘积聚 |

    总结和推荐


    总体而言,512811898型号的FFC/FPC连接器凭借其卓越的电气性能、灵活多变的使用场景以及广泛的支持服务,在多个行业中展现出强大的竞争力。如果您正在寻找一款既能满足当前市场需求又能保证长期稳定运行的连接解决方案,那么这款产品无疑是您的理想之选。我们强烈推荐这一系列的连接器用于各种对小型化和高性能有严格要求的应用项目。

0512811898参数

参数
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0512811898厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0512811898数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX 0512811898 0512811898数据手册

0512811898封装设计

查看详情并下载
Symbol
Footprint
3D Model
