09484049

厂牌: MOLEX
产品描述: Bottom Entry,Locking Ramp,Receptacle 3.96mm 1 4pin 4.5A 1.52μm 锡 通孔安装 11.92mm(高度)
供应商型号:
供应商:
标准整包数: 0

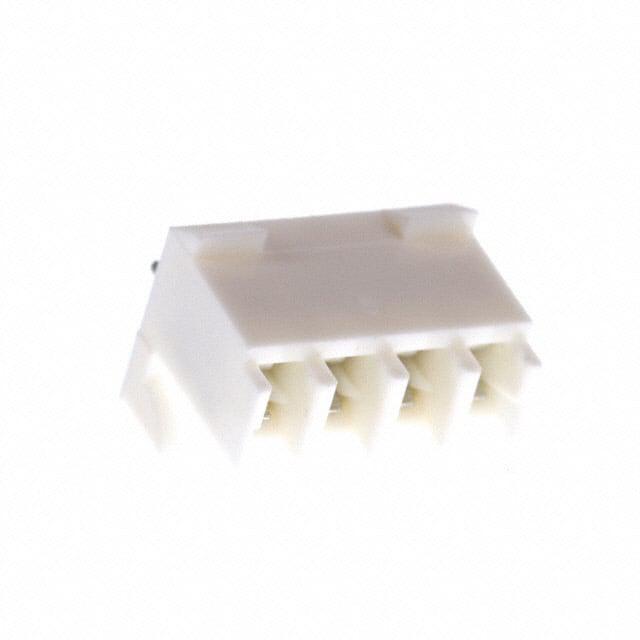

MOLEX 矩形连接器 - 针座 - 插座/母插口 09484049

09484049概述


    产品简介


    KK 156 系列电子元器件是一种专为电路板(PCB)设计的插座组件。该系列包括多种类型的插座,用于满足不同的电气和机械需求。主要应用于计算机、通信设备、消费电子产品等领域的电路连接。

    技术参数


    - 材料:插座外壳由聚酯制成,UL 94V-0阻燃等级,自然色(白色)。
    - 接触终端材料:磷青铜和黄铜。
    - 接触终端镀层:可选镀金、选择性镀锡和整体镀锡等多种组合。
    - 包装方式:每个插座单元以TRAY形式包装。
    - 插入力:针对特定组装类型设计,提供较低插入力。
    - 耐焊性:在温度为230°C(446°F)下,每个焊接表面的覆盖率达到95%以上。
    - 尺寸规格:不同组装类型的尺寸有所不同,具体见各型号参数。
    - 公差范围:见各装配工艺的具体公差值,参见技术图纸。

    产品特点和优势


    1. 多样化的设计选项:KK 156系列提供了多种插针类型和尺寸,可以适应不同应用需求。
    2. 优良的焊接性:通过镀层处理提高耐焊性,确保长期可靠性。
    3. 低插入力设计:优化了结构设计,降低了安装难度。
    4. 高耐火性:材料阻燃等级达到UL 94V-0,提高了安全系数。

    应用案例和使用建议


    KK 156系列插座广泛应用于计算机主板、服务器、路由器等电子设备中。例如,在服务器主板上使用该插座,可有效提升信号传输质量并降低能耗。根据手册中的描述,若在电路板上安装时遇到任何电气特性异常,可检查焊接是否符合标准,或调整插针位置,以获得最佳效果。

    兼容性和支持


    该系列产品具有良好的通用性,适用于多种品牌的电路板。厂商提供了详尽的技术文档和支持服务,包括安装指导、故障排查指南及售后技术支持等。

    常见问题与解决方案


    1. 焊接后焊锡未完全覆盖:检查焊接温度是否足够,必要时更换助焊剂。
    2. 插座不易安装:确认插针和插座匹配度,检查是否存在变形。
    3. 机械强度不足:确保正确选用材料和镀层类型。

    总结和推荐


    总体来看,KK 156系列插座凭借其多样化的设计选项、优良的耐焊性和低插入力等特性,在电子设备中表现出色。如果您需要一款高性能、稳定可靠的插座解决方案,KK 156系列是一个值得考虑的选择。对于需要更高定制化需求的应用场合,建议联系厂商进行详细咨询和技术支持。

09484049参数

参数
排数 1
触头镀层厚度 - 配接 1.52μm
触头镀层 - 配接
针脚数 4pin
颜色 -
防护等级 -
额定电流 4.5A
间距-配接 3.96mm
类型 Bottom Entry,Locking Ramp,Receptacle
长*宽*高 11.92mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09484049厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09484049数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09484049 09484049数据手册

09484049封装设计

查看详情并下载
Symbol
Footprint
3D Model
