首页  >  产品百科  >  5051103091

5051103091

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 30pin 米黄色 1.9mm FFC,FPC 500mA 金 底部 贴片安装 20.5mm(长度)*5.3mm(高度)
供应商型号: 31M-5051103091
供应商: 云汉优选
标准整包数: 1

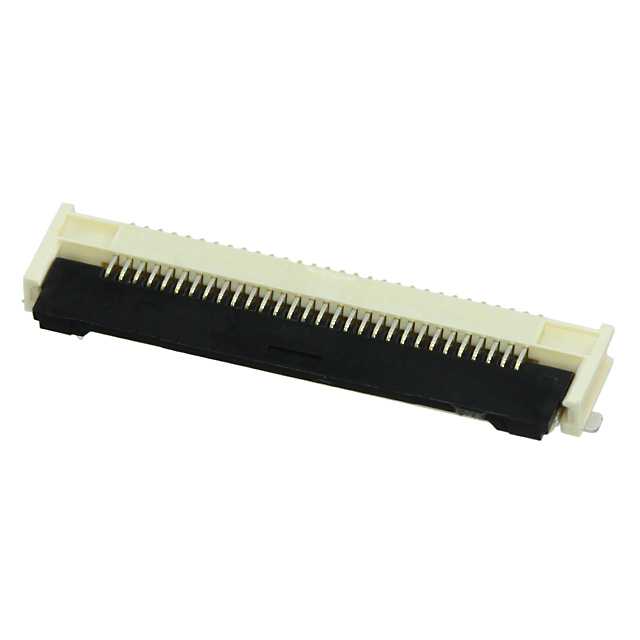

MOLEX FFC/FPC连接器 5051103091

5051103091概述

    电子元器件产品技术手册:FFC/FPC 连接器

    1. 产品简介


    FFC/FPC连接器是一种广泛应用于各种消费电子及汽车电子领域的电子元件。该连接器采用0.50mm间距设计,具备双层底部接触点的独特结构,显著提高了信号的可靠性与紧凑性。根据不同的电缆类型和高度,可以满足不同设备的应用需求。主要应用领域包括汽车娱乐系统、显示音频、导航系统、平板电视、便携式游戏设备、个人导航设备等。

    2. 技术参数


    | 参数 | 值 |

    | 电压(最大) | 50V |
    | 电流(最大) | 0.5A |
    | 接触电阻 | 最大40毫欧 |
    | 绝缘电阻 | 最小50兆欧 |
    | 耐久性(最少) | 25个循环 |
    | 工作温度范围 | 505110/502790: -40到+105°C
    104060/104234: -20到+85°C |

    3. 产品特点和优势


    - 双层底部接触设计:每个电路拥有两个底部接触点,确保了良好的接触界面和出色的接触可靠性。
    - 电缆锁定功能:提供精确对齐、高保持力和易于操作的电缆锁定特性。
    - 零插入力:简化了电缆的插入过程。
    - 宽泛的电路尺寸范围:从4到80,提供了极大的设计灵活性。
    - 顶部真空拾放区域:便于电路板组装并节约成本。

    4. 应用案例和使用建议


    - 汽车娱乐系统:适用于车载显示器、音响系统等设备,确保在复杂电磁环境中依然稳定可靠。
    - 平板电视:用于连接内部电子元件,以实现轻薄设计。
    - 便携式游戏设备:在有限的空间内提供高效连接。
    使用建议:
    - 确保电缆锁紧到位,以获得最佳的电气性能和稳定性。
    - 定期检查连接器是否有灰尘或其他杂质积聚,及时清洁维护。

    5. 兼容性和支持


    本产品兼容各种标准和非标准电缆类型,并且与市面上常见的电子设备具有良好的兼容性。制造商提供了详尽的技术支持文档和售后服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查连接器是否正确安装且电缆锁定 |
    | 插拔过程中感觉卡顿 | 确保电缆锁定到位,无松动 |
    | 长时间使用后接触电阻增大 | 清洁连接器并检查是否有异物积累 |

    7. 总结和推荐


    总体而言,Molex公司的这款0.50mm间距FFC/FPC连接器凭借其双层底部接触设计、广泛的电路尺寸范围和优异的电气特性,在多个领域中表现卓越。它不仅具备出色的性能,还能有效降低成本并提高生产效率。因此,强烈推荐给需要高性能、高可靠性连接解决方案的设计工程师和制造商。

5051103091参数

参数
额定电流 500mA
扁平柔性类型 FFC,FPC
外壳颜色 米黄色
触头镀层
连接器/触头类型 底部
间距 500μm
针脚数 30pin
端接 焊盘
板上高度 1.9mm
长*宽*高 20.5mm(长度)*5.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5051103091厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5051103091数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5051103091 5051103091数据手册

5051103091封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.2
50+ ¥ 2.1
150+ ¥ 1.9
500+ ¥ 1.8
1000+ ¥ 1.4
库存: 55769
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 11
直接购买
加入购物车
