FWDR09P1A

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: FCT from Molex D-Sub连接器, 172704系列, 公插, DB9针, 通孔安装, 直角主体
供应商型号: 2075915
供应商: 海外现货
标准整包数: 50

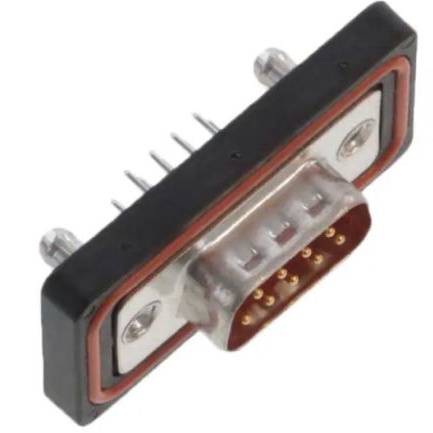

MOLEX D-Sub 连接器 FWDR09P1A

FWDR09P1A概述

    高质量电子元器件技术手册:Waterproof Connector System FWDRxxP1A

    1. 产品简介


    Waterproof Connector System FWDRxxP1A 是一种专为严苛环境设计的防水连接器系统。它具备高防护等级(IP67),适用于各种工业自动化设备、户外设备以及汽车电子等领域。该连接器的主要功能在于提供可靠的数据传输和电力供应,同时保证连接器内部不受到外界环境因素(如水、灰尘)的影响。

    2. 技术参数


    以下是FWDRxxP1A连接器的关键技术参数和性能指标:
    - 接触对数量:9, 15 或 25个接触对
    - 壳体材料:Brass(黄铜),表面经过锡镀处理
    - 绝缘材料:PBT(聚对苯二甲酸丁二醇酯),适用温度范围:-25°C 至 +70°C
    - 防护等级:IP67(完全防尘,防短时间浸水)
    - 扭矩限制:最大扭矩40 Ncm
    - 安装孔尺寸:4-40 UNC-2B(直径约0.2英寸)
    - 外形尺寸:直径约为16.9mm至25mm,长度约为38.9mm至47.04mm
    - 公差:±0.1mm(精度要求较高)

    3. 产品特点和优势


    - 高度防水防尘:通过达到IP67标准,确保即使在恶劣环境中也能保持稳定的电气连接。
    - 坚固耐用:采用高品质材料制造,保证长时间使用而不易损坏。
    - 灵活配置:可以根据具体需求选择不同数量的接触点,满足多种应用场景的需求。
    - 易于安装:独特的结构设计使得安装过程简便快捷。

    4. 应用案例和使用建议


    应用案例:
    1. 工业自动化设备:用于机床控制系统的信号传输,保障生产过程中的数据稳定传输。
    2. 户外设备:如路灯控制系统,确保电路连接不受雨水侵蚀。
    3. 汽车电子:用于车身控制系统,保证关键部件间的通讯畅通无阻。
    使用建议:
    - 在安装前检查所有接触面是否干净,确保良好接触。
    - 根据所需的应用场合选择合适的接触对数。
    - 注意定期清洁防水圈,避免灰尘积累导致密封效果下降。

    5. 兼容性和支持


    FWDRxxP1A连接器可以与D-Sub连接器配合使用,适用于特定类型的插接件和电缆。厂商提供详细的技术文档和售后服务支持,用户可通过官方渠道获取更多技术支持和服务。

    6. 常见问题与解决方案


    - 问题一:连接器出现松动现象
    - 解决方案:检查安装时是否已将连接器紧固到规定的扭矩值,必要时重新调整。
    - 问题二:防水性能不佳
    - 解决方案:确认O型密封圈已正确安装并保持完好状态,若发现损坏应及时更换。

    7. 总结和推荐


    Waterproof Connector System FWDRxxP1A以其卓越的防水防尘性能、高可靠性及良好的灵活性,在众多应用场景中表现出色。针对工业自动化、户外设备以及汽车电子等行业提供了可靠的解决方案。因此,我们强烈推荐使用此款产品以提升系统的整体性能和稳定性。

FWDR09P1A参数

参数
额定电流 5A
排数 -
触头镀层
外壳材料 Brass
针脚数 -
类型 -
颜色 -
端接 -
长*宽*高 40mm(长度)*21mm(宽度)
安装方式 通孔安装

FWDR09P1A厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

FWDR09P1A数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX FWDR09P1A FWDR09P1A数据手册

FWDR09P1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
