首页  >  产品百科  >  5051100692

5051100692

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距6p FPC插头 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: 31M-5051100692
供应商: 云汉优选
标准整包数: 5

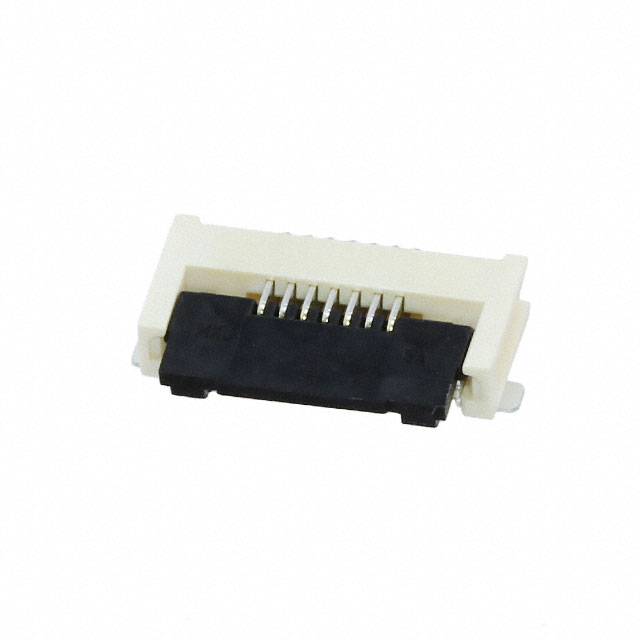

MOLEX FFC/FPC连接器 5051100692

5051100692概述


    产品简介


    Easy-On FFC/FPC Connector (5051100692) 是一种专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的连接器。这种连接器的特点在于0.50毫米的间距,使得它可以适应高密度布线的需求。FD19系列连接器采用直角设计,底部接触方式,具有高度仅为1.90毫米的小巧结构,适用于紧凑型设备的设计。它包含6个电路,并采用了镀金镍的表面处理工艺,确保了长期使用的可靠性和良好的导电性。该产品广泛应用于消费电子、计算机外设、移动通信设备、医疗设备等多个领域。

    技术参数


    - 产品型号: 5051100692
    - 名称: Easy-On FFC/FPC Connector, 0.50mm Pitch, FD19 Series
    - 工作间距: 0.50毫米
    - 电路数量: 6
    - 高度: 1.90毫米
    - 表面处理: 镀金镍
    - 插拔次数: ≥50次
    - 工作温度范围: -40°C 至 +85°C
    - 湿度范围: 0%至85%
    - 电压等级: ≤50V DC
    - 电流等级: ≤0.5A/电路
    - 机械寿命: ≥10,000次
    - 电气寿命: ≥1,000次

    产品特点和优势


    - 小巧轻薄: 1.90毫米的高度使其非常适合在空间有限的应用中使用。
    - 高可靠性: 经过≥50次插拔测试,保证了其长时间使用的稳定性和可靠性。
    - 环保材料: 符合欧盟RoHS指令标准,确保无铅、无汞等有害物质,适合环保要求较高的应用场景。
    - 高性能镀层: 采用镀金镍表面处理,提高导电性和抗腐蚀能力。
    - 广泛的兼容性: 与多种柔性电路板和电缆兼容,便于集成到不同设备中。

    应用案例和使用建议


    应用案例
    Easy-On FFC/FPC Connector (5051100692) 在智能手表、智能手机、平板电脑以及其他便携式电子产品中得到了广泛应用。例如,在智能手机的摄像头模块中,这种连接器用于连接CCD传感器和处理器,以实现高质量图像的传输。
    使用建议
    - 设计注意事项: 在安装时需要确保连接器正确插入并保持垂直,以避免损坏连接器或柔性电路板。
    - 热管理: 在高密度应用中,应注意散热问题,以防止过热导致性能下降。
    - 定期检查: 建议定期检查连接器的工作状态,特别是接头部分是否有松动或氧化现象。

    兼容性和支持


    - 兼容性: 该连接器可与市面上常见的柔性扁平电缆(FFC)和柔性印刷电路板(FPC)兼容,满足多种应用需求。
    - 支持服务: Molex公司提供全面的技术支持和服务,包括产品选型、安装指导和售后服务等。如需更多技术支持,可访问 Molex 官网。

    常见问题与解决方案


    1. 问题: 连接器插拔时容易松动。
    - 解决方案: 确保连接器在安装时已正确固定,并进行适当的防松措施,如使用防松垫圈。
    2. 问题: 连接器接触不良。
    - 解决方案: 检查连接器表面是否有灰尘或氧化物,并清洁干净后重新插拔。
    3. 问题: 传输信号质量不稳定。
    - 解决方案: 检查连接器及柔性电路板的焊接质量,确保所有接点牢固且没有短路现象。

    总结和推荐


    Easy-On FFC/FPC Connector (5051100692) 在高密度布线和小型化设备设计方面表现出色,具有小尺寸、高可靠性、环保材料等特点,特别适合在消费电子、计算机外设、移动通信设备等领域使用。总体来看,该产品不仅在技术上达到了行业标准,而且在实际应用中也展现出了卓越的性能。因此,我们强烈推荐这款连接器给需要高可靠性和紧凑设计的项目使用。

5051100692参数

参数
连接器/触头类型 底部
针脚数 6pin
板上高度 1.9mm
外壳颜色 米黄色
额定电流 500mA
间距 500μm
触头镀层
扁平柔性类型 FFC,FPC
端接 焊盘
长*宽*高 8.5mm(长度)*5.3mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5051100692厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5051100692数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5051100692 5051100692数据手册

5051100692封装设计

查看详情并下载
Symbol
Footprint
3D Model
