04752065

产品分类:
厂牌: MOLEX

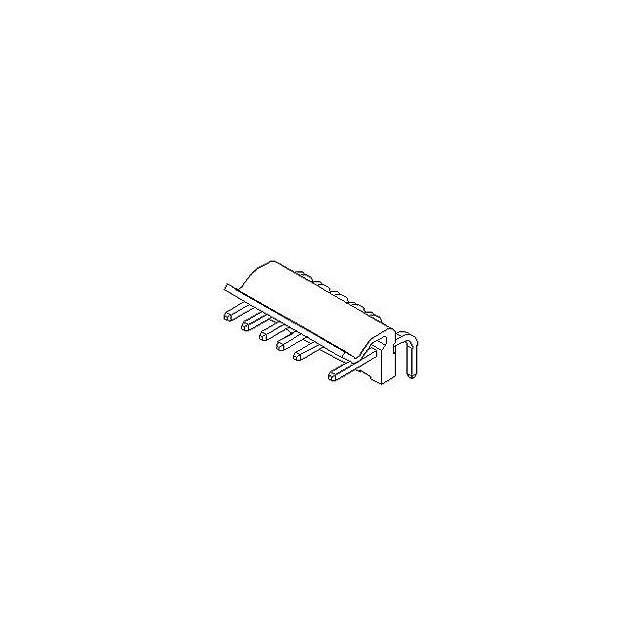

产品描述: Conn Wire to Board HDR 6 POS 3.96mm Solder RA Thru-Hole SPOX™ Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX  04752065

04752065概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了Molex公司的KK® 和 SPOX™系列3.96mm(0.156英寸)间距电源连接器,这是一种用于线到板连接的直角摩擦锁紧型接头,带有空腔,具有6个电路通道。该系列产品适用于各种电源连接需求,特别是在紧凑空间内实现可靠电连接的应用场景。

    2. 技术参数


    - 产品系列: 5278
    - 电路数: 6个电路通道(最大)
    - 耐用性: 最大30次插拔循环
    - 阻燃等级: UL94V-2
    - 材料 - 金属: 黄铜
    - 材料 - 表面处理: 锡镀层
    - 材料 - 塑料: 尼龙
    - 引脚长度: 3.60mm(0.142英寸)
    - 工作温度范围: -40°C 至 +105°C
    - 最大电流: 每个触点7A
    - 最大电压: 250V
    - 极化方式: 对接极化及PCB极化
    - 引脚布局: 单排
    - 表面安装兼容性: 不支持
    - 包装类型: 袋装
    - 认证: CSA LR19980, TUV R72090224, UL E29179

    3. 产品特点和优势


    该产品具备多种显著特点,使其在市场上具有较强竞争力:
    - 直角设计: 方便在紧凑空间内安装和布线。
    - 摩擦锁紧机制: 确保在多次插拔后的可靠接触。
    - 部分屏蔽: 增强电磁干扰(EMI)保护能力。
    - 多电路配置: 可满足不同的电路连接需求。

    4. 应用案例和使用建议


    该连接器广泛应用于需要高可靠性电连接的场合,如工业自动化、通信设备及医疗仪器等领域。建议在设计阶段充分考虑连接器的安装位置,以确保良好的通风和散热条件。同时,为避免因过度弯曲而导致接触不良,应在电缆引入点进行适当固定。

    5. 兼容性和支持


    该产品可与Molex 5196 SPOX™压接外壳、5194和5225 SPOX™压接端子及5265 KK®压接外壳等组件兼容。制造商提供了详尽的技术文档和支持服务,以帮助用户进行正确的安装和维护。

    6. 常见问题与解决方案


    - 问题: 连接器安装后不稳定
    - 解决方案: 检查是否正确选择了适当的电路数和极化方向。
    - 问题: 无法通过认证测试
    - 解决方案: 确认使用的材料和制造工艺符合相关标准要求。
    - 问题: 插拔力过大
    - 解决方案: 检查是否有异物堵塞或者接触件是否有损坏。

    7. 总结和推荐


    总体而言,该款Molex KK®和SPOX™系列3.96mm间距连接器凭借其优良的设计和高性能,特别适合于需要高密度电连接的应用场合。尽管即将面临淘汰,但在其生命周期内仍是一个值得推荐的产品。建议用户及时向供应商确认最新的产品信息,并关注替代产品的推出情况。

04752065参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

04752065厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

04752065数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX 04752065 04752065数据手册

04752065封装设计

查看详情并下载
Symbol
Footprint
3D Model
