873401024

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2mm 2 10pin 1A 380nm 金 黑色 贴片安装 4.8mm(高度)
供应商型号: MMU-873401024-5NZF1L-V10XQH
供应商: 海外现货
标准整包数: 1440

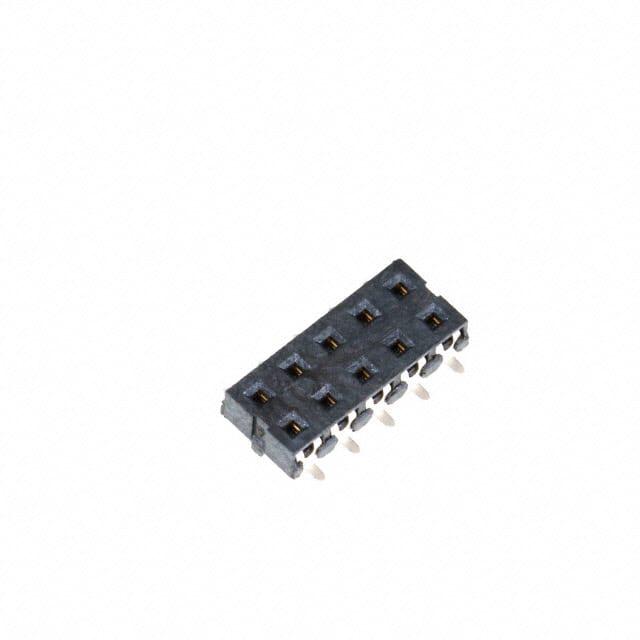

MOLEX 矩形连接器 - 针座 - 插座/母插口 873401024

873401024概述

    电子元器件产品技术手册:MGRID VLPR II, 2MM DUAL ROW TOP ENTRY RECEPT., SMT

    产品简介


    MGRID VLPR II 是一种双排2mm间距的顶部进入式插座,特别设计用于表面贴装技术(SMT)应用。这些插座适用于多种电子设备,如通信系统、工业自动化、医疗设备和消费电子产品等。通过提供可靠的电气连接,它们在复杂电路设计中发挥着关键作用。

    技术参数


    以下是MGRID VLPR II产品的技术规格和性能参数:
    - 电路尺寸:4, 6, 8, 10, 12, 14, 16, 18, 20
    - 插针间距:2mm
    - 接触面积镀层:
    - 部分型号:0.05μm-0.25μm金(接触区),最小1.90μm锡(焊尾区),最小1.30μm镍(整体)
    - 部分型号:0.76μm金(接触区),最小1.90μm锡(焊尾区),最小1.30μm镍(整体)
    - 部分型号:0.38μm金(接触区),最小1.90μm锡(焊尾区),最小1.30μm镍(整体)
    - 兼容性:适用于所有带有最小引脚长度为1.90mm的Milli-Grid接头
    - 包装形式:管装(IN TUBE)和带卷(T&R)

    产品特点和优势


    1. 双排设计:采用2mm间距双排设计,确保高密度布线的同时保持稳定的电气性能。
    2. 高可靠性:接触区的镀金处理提供了出色的抗腐蚀性和导电性,延长了产品的使用寿命。
    3. 兼容性强:兼容市面上广泛使用的Milli-Grid接头,便于集成到现有设计中。
    4. 易于组装:采用表面贴装技术,简化装配流程,提高生产效率。

    应用案例和使用建议


    MGRID VLPR II 在通信基站、服务器主板、医疗监护仪等设备中广泛应用。在实际应用中,为了确保最佳性能,建议:
    - 在设计PCB时考虑适当的散热措施,以应对长时间运行可能产生的热应力。
    - 使用推荐的焊接工艺和温度曲线进行焊接,避免焊接不充分或过度导致的损坏。
    - 确保正确的放置方向和焊盘尺寸,以保证良好的电气连接和机械稳定性。

    兼容性和支持


    MGRID VLPR II 兼容所有带有最小引脚长度为1.90mm的Milli-Grid接头。制造商提供了全面的技术支持和维护服务,包括详细的安装指南和技术咨询,以帮助客户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题:产品在焊接过程中出现虚焊
    - 解决方法:检查焊接温度曲线是否符合要求,确保焊接设备处于良好状态,并确认焊盘和引脚的清洁度。
    2. 问题:接触不良
    - 解决方法:检查接触面是否有氧化物或其他污染物,确保使用推荐的镀层材料并进行定期清洁。
    3. 问题:产品外观损伤
    - 解决方法:在搬运和组装过程中要小心轻放,避免使用硬物敲击产品,防止外部力导致的物理损伤。

    总结和推荐


    MGRID VLPR II 的双排2mm间距顶部进入式插座具有高可靠性、强兼容性和易组装的特点,非常适合高密度电路设计和复杂系统集成。其优良的电气特性和稳定的工作表现使其成为众多电子设备的理想选择。强烈推荐在需要高性能连接器的应用中使用此产品。

873401024参数

参数
触头镀层厚度 - 配接 380nm
间距-配接 2mm
类型 Push-Pull,Receptacle
颜色 黑色
排数 2
触头镀层 - 配接
额定电流 1A
防护等级 -
针脚数 10pin
长*宽*高 4.8mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

873401024厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

873401024数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 873401024 873401024数据手册

873401024封装设计

查看详情并下载
Symbol
Footprint
3D Model
