2132260610

厂牌: MOLEX
产品描述: Molex 1.5mm间距6p单排PCB连接器 线对板, 213226系列, 直角, 表面
供应商型号: 2010353
供应商: 海外现货
标准整包数: 5
MOLEX 矩形连接器 - 针座 - 插座/母插口 2132260610

2132260610概述


    产品简介

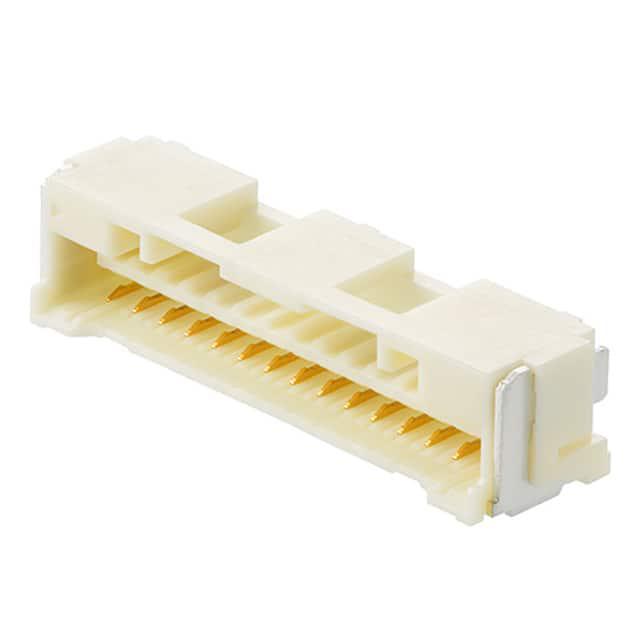

    CLIK-Mate 1.50mm Pitch Wire-to-Board PCB Receptacle
    CLIK-Mate 是一种用于信号传输和电线到板连接的高可靠性电子元件。它是一种单排表面贴装、直角的插座(Receptacle),适用于需要高效和可靠连接的应用场景。这款产品的每个触点的最大电流承载能力为2.0A,最高电压可达到100V AC(RMS)或DC。CLIK-Mate采用0.10µm金镀层,提供6个电路,并具有30次的插拔耐久性。该产品广泛应用于汽车、通信设备和消费电子产品等领域。

    技术参数


    - 电流承载能力:2.0A
    - 最大电压:100V AC(RMS)/ DC
    - 电路数量(最大):6
    - 电阻层:0.10µm金镀层
    - 工作温度范围:-40°C 至 +105°C
    - 材料:树脂(聚酰胺),金属(铜合金)
    - 插拔耐久性:30次
    - 插接接口:直角
    - 接线方式:表面贴装

    产品特点和优势


    1. 高可靠性:CLIK-Mate 系列产品具备卓越的机械和电气性能,确保长期稳定运行。
    2. 高电流承载能力:每个触点可以承载高达2.0A的电流,满足多种高功率应用场景的需求。
    3. 宽泛的工作温度范围:-40°C至+105°C的温度范围使CLIK-Mate能够在极端环境中保持稳定性能。
    4. 30次插拔耐久性:确保连接器长期使用仍能保持良好的接触性能。
    5. 环保设计:采用无卤素材料,符合RoHS和REACH标准。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:CLIK-Mate 由于其出色的温度适应性和耐久性,常用于汽车ECU的连接。
    - 通信设备:由于其高性能和高可靠性,CLIK-Mate 可用于通信基站和数据中心的内部连接。
    - 消费电子产品:CLIK-Mate 还广泛应用于手机和笔记本电脑等设备中,以实现稳定的电源和信号传输。
    使用建议
    - 在组装时,确保所有连接器都按照制造商提供的指导进行操作,避免不正确的插拔导致损坏。
    - 在高温环境下使用时,注意散热措施,以防止过热影响连接器性能。
    - 定期检查连接器的状态,以确保其始终保持最佳性能。

    兼容性和支持


    CLIK-Mate 支持与相同系列的插头(Plug)连接。Molex 提供详尽的技术文档和支持,包括安装指南和故障排查手册。用户可通过官方网站获取这些资源,并获得技术支持和维修服务。

    常见问题与解决方案


    1. 连接器损坏
    - 解决方案:检查是否有不当的操作导致损坏,如过度插拔。如果发现损坏,请更换新的连接器。
    2. 连接松动
    - 解决方案:确认是否正确安装锁紧机构,并检查连接器的插针是否有变形或损坏。如有必要,重新插拔并调整锁紧装置。
    3. 接触不良
    - 解决方案:使用万用表检测触点的电阻,确保没有氧化或其他杂质影响接触性能。清洁触点并确保正确安装,以恢复接触效果。

    总结和推荐


    综上所述,CLIK-Mate 1.50mm Pitch Wire-to-Board PCB Receptacle 是一款非常适合于汽车、通信设备和消费电子产品中的高可靠性连接器。它的高电流承载能力和广泛的温度适应性使其成为市场上极具竞争力的产品。我们强烈推荐此款产品,特别是在对连接器质量和稳定性要求较高的应用场景中。

2132260610参数

参数
针脚数 6pin
排数 1
额定电流 2A
触头镀层厚度 - 配接 100nm
防护等级 -
颜色 -
类型 Latch Holder,Receptacle
触头镀层 - 配接
间距-配接 1.5mm
长*宽*高 13.3mm(长度)*8.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2132260610厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2132260610数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 2132260610 2132260610数据手册

2132260610封装设计

查看详情并下载
Symbol
Footprint
3D Model
