903270306

厂牌: MOLEX
产品描述: 莫仕 IDC连接器, Picoflex系列, 母座, 6路, 2行, 1.27mm节距, 电缆安装
供应商型号: 903270306
供应商: 国内现货
标准整包数: 1500

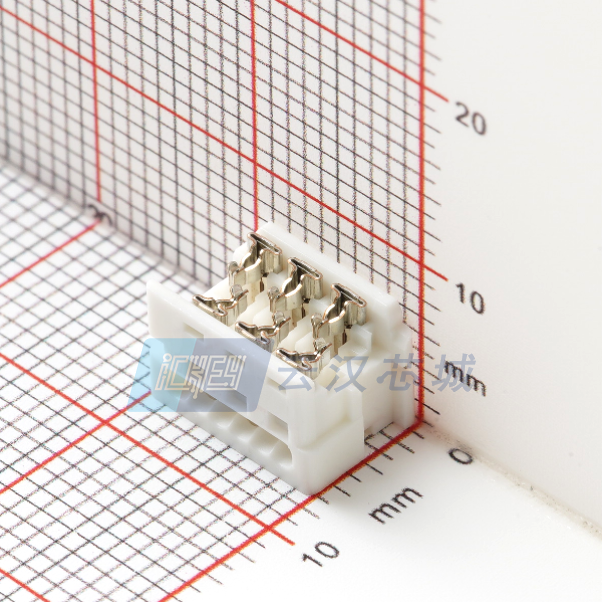

MOLEX 矩形连接器 - 自由悬挂/面板安装 903270306

903270306概述

    Picoflex PF-50 低轮廓IDT插座连接器技术手册

    产品简介


    Picoflex PF-50 是一款专为高性能应用设计的低轮廓IDT插座连接器,具有6个电路,白色,镀锡(Sn)端子,并以袋装形式提供。这款连接器适用于各种电子设备,如消费电子、工业自动化和电信设备。它以紧凑的设计、稳定的电气特性和良好的机械耐用性著称,特别适合空间受限的应用场景。

    技术参数


    | 参数名称 | 值 |

    | 产品编号 | 903270306 |
    | 描述 | Picoflex PF-50, 低轮廓,IDT插座,6电路,白色,镀锡端子,袋装 |
    | 系列编号 | 90327 |
    | 状态 | 活动 |
    | 产品类别 | 连接器外壳 |
    | 电路数(已加载) | 6 |
    | 电路数(最大) | 6 |
    | 最大电压 | 250V |
    | 耐用性(插拔次数最大) | 30 |
    | 操作温度范围 | -40°C至+105°C |
    | 接口间距 | 1.27mm |
    | 引脚间距 | 1.27mm |
    | 金属材料 | 磷青铜 |
    | 终端电镀 | 镀锡 |
    | 端子数量 | 6 |

    产品特点和优势


    1. 低轮廓设计:使得安装更加紧凑,节省空间,适用于狭小的空间设计。
    2. 高可靠性:经过严格的耐用性测试,可承受高达30次的插拔操作。
    3. 高性能:最大电压达250V,确保在各种电气环境下稳定运行。
    4. 垂直极化:保证了正确的电气连接,减少错误安装的可能性。
    5. 完全屏蔽:防止电磁干扰,提高信号完整性。

    应用案例和使用建议


    Picoflex PF-50 在多个领域有广泛的应用,例如消费电子设备、工业自动化系统和通信设备。在这些应用中,其低轮廓设计可以大大节省空间,增加设备的集成度和灵活性。为了更好地利用该连接器的优势,建议在设计时注意以下几个方面:
    1. 保持正确的极化方向:垂直极化设计要求安装时注意接口方向,确保正确的电气连接。
    2. 考虑热管理:在高温环境中使用时,确保良好的散热措施,以避免温度过高影响使用寿命。
    3. 匹配合适的电线:选择合适的电线直径和厚度,避免过度弯曲或损坏导线。

    兼容性和支持


    Picoflex PF-50 可与以下工具配合使用,以确保正确的装配过程:
    - 提取工具:621006000
    - 手动压接工具:690081070
    - 半自动桌面压机:691271001 和 691271004
    制造商提供了全面的技术支持,包括详细的装配指南、使用手册和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器难以插入 | 确保接口极化正确,轻轻施加压力即可 |
    | 插拔次数超出限制 | 更换新的连接器以确保电气性能 |
    | 信号传输不稳定 | 检查所有接线是否正确安装,并进行必要的校准 |

    总结和推荐


    Picoflex PF-50 是一款性能卓越、易于安装且用途广泛的连接器。其独特的低轮廓设计和高可靠性使其成为许多应用的理想选择。推荐给需要高性能连接器并希望在设计上节省空间的工程师和设计师。

903270306参数

参数
排数 2
针脚数 6pin
触头镀层
类型 Receptacle
颜色 白色
间距 2.54mm
电缆端接 IDC
线规 26-28 AWG
触头镀层厚度 2μm
长*宽*高 10.1346mm(长度)*7.0104mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

903270306厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

903270306数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 自由悬挂/面板安装 MOLEX 903270306 903270306数据手册

903270306封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 0.5405
9000+ ¥ 0.5278
库存: 9000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 810.75
