525592433

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 24pin 自然色 3.9mm FFC,FPC 500mA 铋,锡 底部 贴片安装
供应商型号: Q-525592433
供应商: 期货订购
标准整包数: 6000

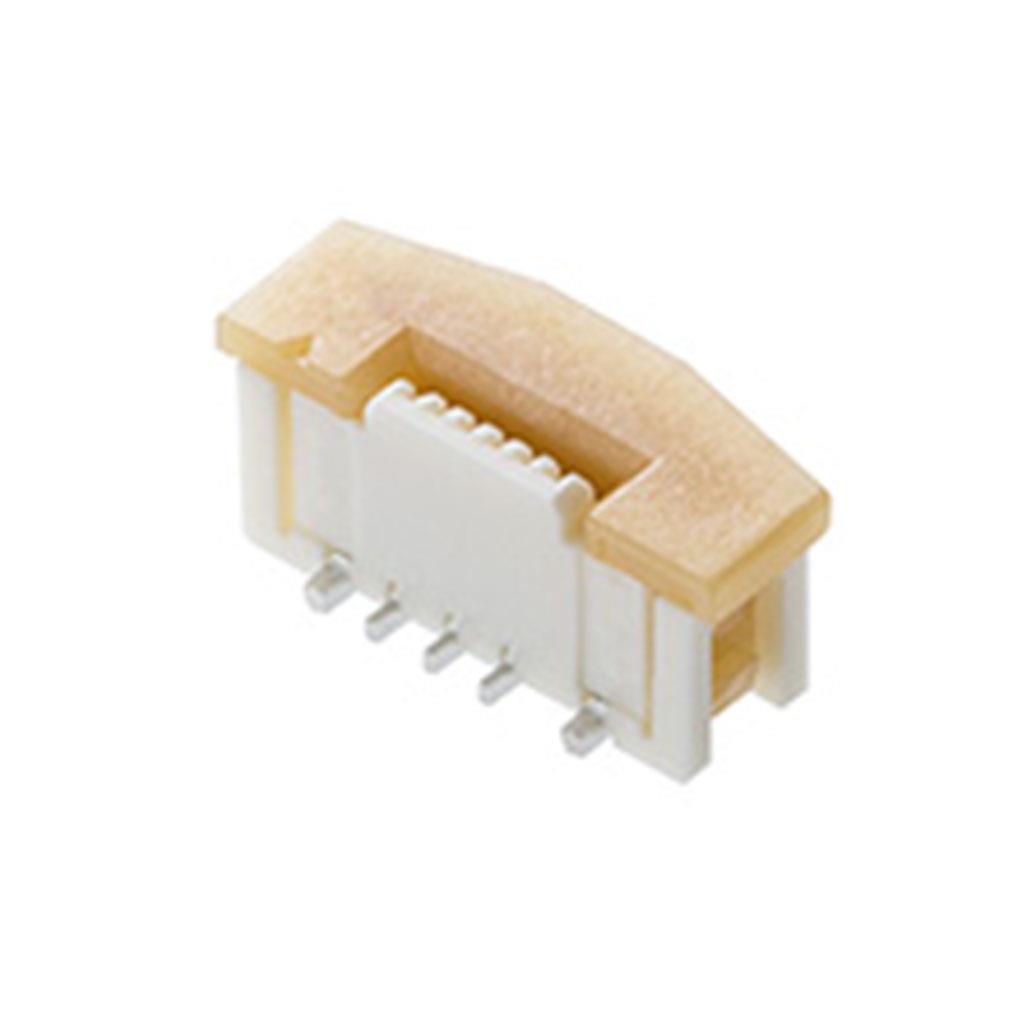

MOLEX FFC/FPC连接器 525592433

525592433概述

    0.5mm FPC Connector ZIF S/T Housing Assembly

    1. 产品简介


    0.5mm FPC Connector ZIF S/T Housing Assembly是一款专为柔性印刷电路(FPC)设计的零组件。此连接器采用零插入力(ZIF)设计,确保了在安装过程中对FPC的保护。该连接器适用于各种消费电子产品、移动设备以及需要高密度连接的小型化设备中。

    2. 技术参数


    - 材料
    - 外壳:聚酰胺(PA),玻璃填充,自然色(白色),UL94V-0防火等级。
    - 操作杆:聚苯硫醚(PPS),玻璃填充,自然色(棕色),UL94V-0防火等级。
    - 终端:铜合金(厚度0.2mm)。
    - 夹具:铜合金(厚度0.4mm)。

    - 电镀
    - 终端电镀:锡银铋电镀(1.0微米以上),镍底镀层(1.0微米以上)。
    - 夹具电镀:锡电镀(1.0微米以上),镍底镀层(1.0微米以上)。
    - 耐焊性
    - 允许的最大焊接面偏移量:基准面G上方0.05毫米,下方0.15毫米。
    - 平直度
    - 焊接尾部共平面度最大为0.12毫米。
    - 认证
    - 符合ELV及RoHS标准。

    3. 产品特点和优势


    - 零插入力设计:减少了对FPC的压力,延长了使用寿命。
    - 高性能材料:外壳和操作杆选用耐热、抗冲击材料,提高了连接器的整体可靠性。
    - 高标准电镀工艺:先进的电镀处理提供了良好的导电性和耐腐蚀性。
    - 多用途:适用于多种小型化、高密度连接的应用场合,如手机、平板电脑和笔记本电脑。

    4. 应用案例和使用建议


    - 应用案例:这款连接器广泛应用于手机、平板电脑以及其他需要细小和灵活布线的消费电子设备中。
    - 使用建议:
    - 在进行FPC连接时,推荐从导体侧向加固板侧拔插,以避免导电不良。
    - 防止多余的粘合剂渗入到接触区域,以免造成短路。

    5. 兼容性和支持


    - 兼容性:适合与不同厚度和宽度的FPC配合使用。
    - 厂商支持:提供详尽的技术文档、产品手册以及客户支持服务。

    6. 常见问题与解决方案


    - 问题1:如何确保连接器与FPC的完美匹配?
    - 解决方案:严格按照产品手册中的要求进行装配,注意确保所有机械部分正确无误。

    - 问题2:如何保证焊接质量?
    - 解决方案:使用适当的焊接设备和技术,确保焊接面的共平面度达到标准值。

    - 问题3:连接器无法完全闭合怎么办?
    - 解决方案:检查是否有异物阻碍闭合过程,必要时重新装配并确保所有的部件都正确到位。

    7. 总结和推荐


    综上所述,这款0.5mm FPC Connector ZIF S/T Housing Assembly凭借其零插入力设计、高品质材料和严格的质量控制,成为众多高端消费电子设备的理想选择。我们强烈推荐此款产品给需要可靠、耐用且易于安装的连接解决方案的设计师和制造商。

525592433参数

参数
间距 500μm
额定电流 500mA
扁平柔性类型 FFC,FPC
外壳颜色 自然色
连接器/触头类型 底部
端接 焊盘
触头镀层 铋,锡
板上高度 3.9mm
针脚数 24pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

525592433厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

525592433数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 525592433 525592433数据手册

525592433封装设计

查看详情并下载
Symbol
Footprint
3D Model
